Elektrik Alt İstasyonu Tanımı
Günümüzde elektrik enerjisi talebi hızla artmaktadır. Bu talebe cevap vermek için, hidroelektrik, termal veya nükleer olabilen daha büyük güç üretim istasyonlarına ihtiyaç duyulmaktadır. Bu istasyonlar, genellikle kaynakların bulunabileceği çeşitli yerlerde, çoğunlukla güç tüketilen alanlardan uzakta inşa edilir.
Bu nedenle, yüksek gerilimli ağlar kullanılarak güç üretme istasyonlarından yük merkezlerine iletim yapılması gerekmektedir. Güç düşük gerilimlerde üretilir ancak etkinliği sağlamak için yüksek gerilimlerde iletilir. Tüketicilere dağıtım ise düşük gerilimlerde yapılır. Bu gerilim seviyelerini korumak ve istikrarlı tutmak için, dönüştürme ve anahtarlama istasyonları olarak adlandırılan elektrik alt istasyonlarını kullanırız. Bu alt istasyonlar, amaçlarına göre sınıflandırılır.
Yükseltici Alt İstasyonlar
Yükseltici alt istasyonlar, üretim istasyonlarıyla ilişkilidir. Rotasyonel alternatörlerin sınırlamaları nedeniyle, güç üretimi düşük gerilim seviyelerine sınırlıdır. Bu üretim gerilimleri, uzun mesafeler boyunca ekonomik bir şekilde güç iletimi için yükseltilmelidir. Bu nedenle, üretim istasyonuyla birlikte bir yükseltici alt istasyon olması gerekir.
Düşürücü Alt İstasyonlar
Yükseltilmiş gerilimler, farklı amaçlar için farklı gerilim seviyelerine düşürülmelidir. Bu amaçlara bağlı olarak, düşürücü alt istasyonlar daha fazla alt kategoriye ayrılır.

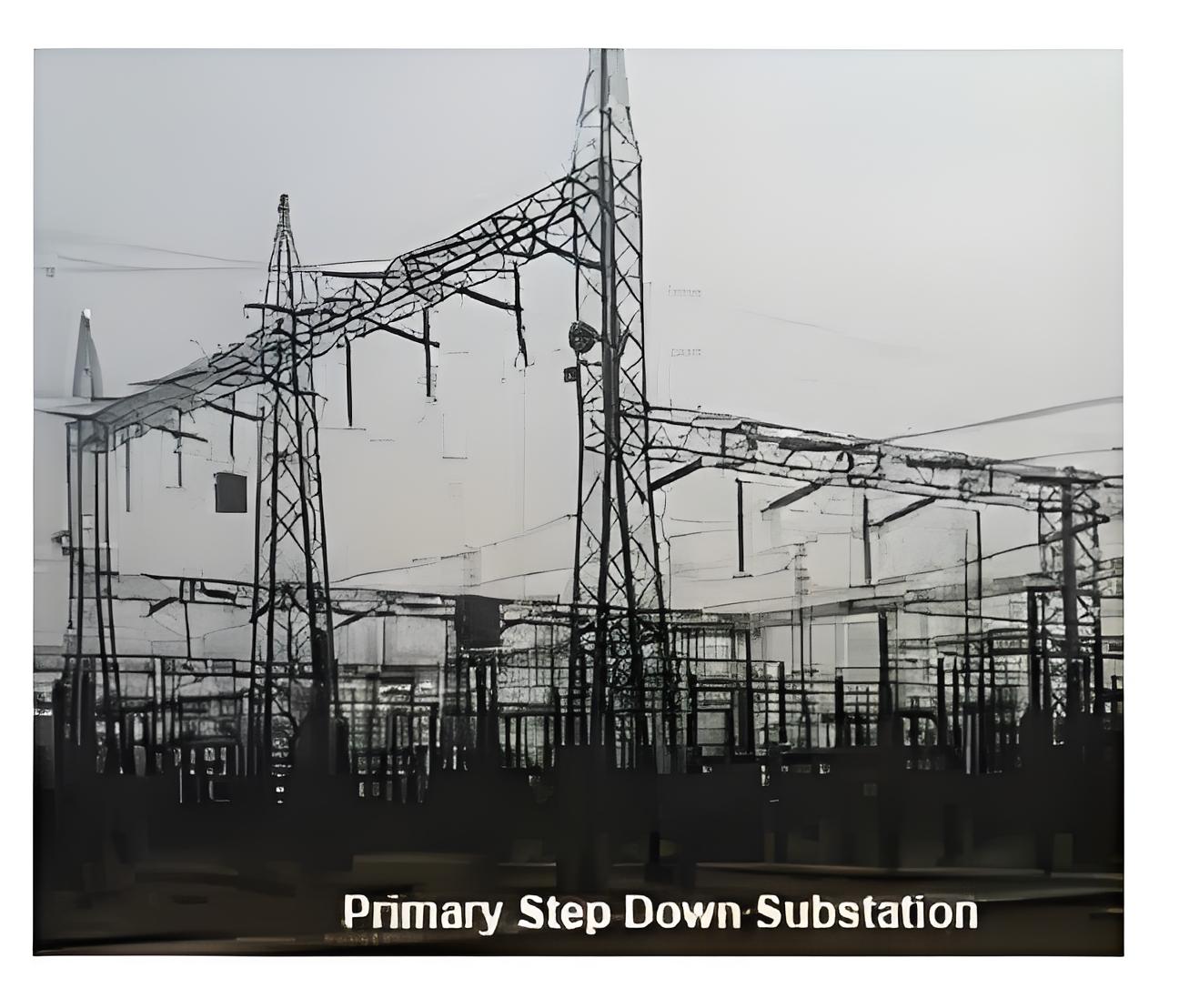

Birincil Düşürücü Alt İstasyon
Birincil düşürücü alt istasyonlar, birincil iletim hatları boyunca yük merkezlerine yakın konumlanmıştır. Birincil iletim gerilimlerini ikincil iletime uygun seviyelere indirirler.
İkincil Düşürücü Alt İstasyon
Yük merkezlerinde, ikincil düşürücü alt istasyonlar, ikincil iletim gerilimlerini birincil dağıtım seviyelerine indirirler.
Dağıtım Alt İstasyonu
Dağıtım alt istasyonları, birincil dağıtım gerilimlerinin gerçek tüketicilere dağıtım ağı aracılığıyla besleme gerilimlerine indirildiği yerlerde konumlanmıştır.
Toplu Tedarik veya Endüstriyel Alt İstasyon
Toplu tedarik veya endüstriyel alt istasyonlar genellikle bir dağıtım alt istasyonudur, ancak sadece bir tüketicinin hizmetine sunulur. Büyük veya orta büyüklükteki bir endüstriyel tüketici, toplu tedarik tüketici olarak belirlenebilir. Bu tüketicilere özel düşürücü alt istasyonlar ayrılmıştır.
Madencilik Alt İstasyonu
Madencilik alt istasyonları, özellikle güvenli operasyon için ekstra önlemlere ihtiyaç duyan çok özel bir alt istasyon tipidir.
Taşınabilir Alt İstasyon
Taşınabilir alt istasyonlar, inşaat amacıyla geçici olarak gereken çok özel amaçlı alt istasyonlardır. Büyük inşaat projeleri için bu alt istasyon, inşaat sırasında geçici güç ihtiyacını karşılar.Inşaat özellikleri itibariyle alt istasyonlar aşağıdaki gibi kategorilere ayrılabilir-

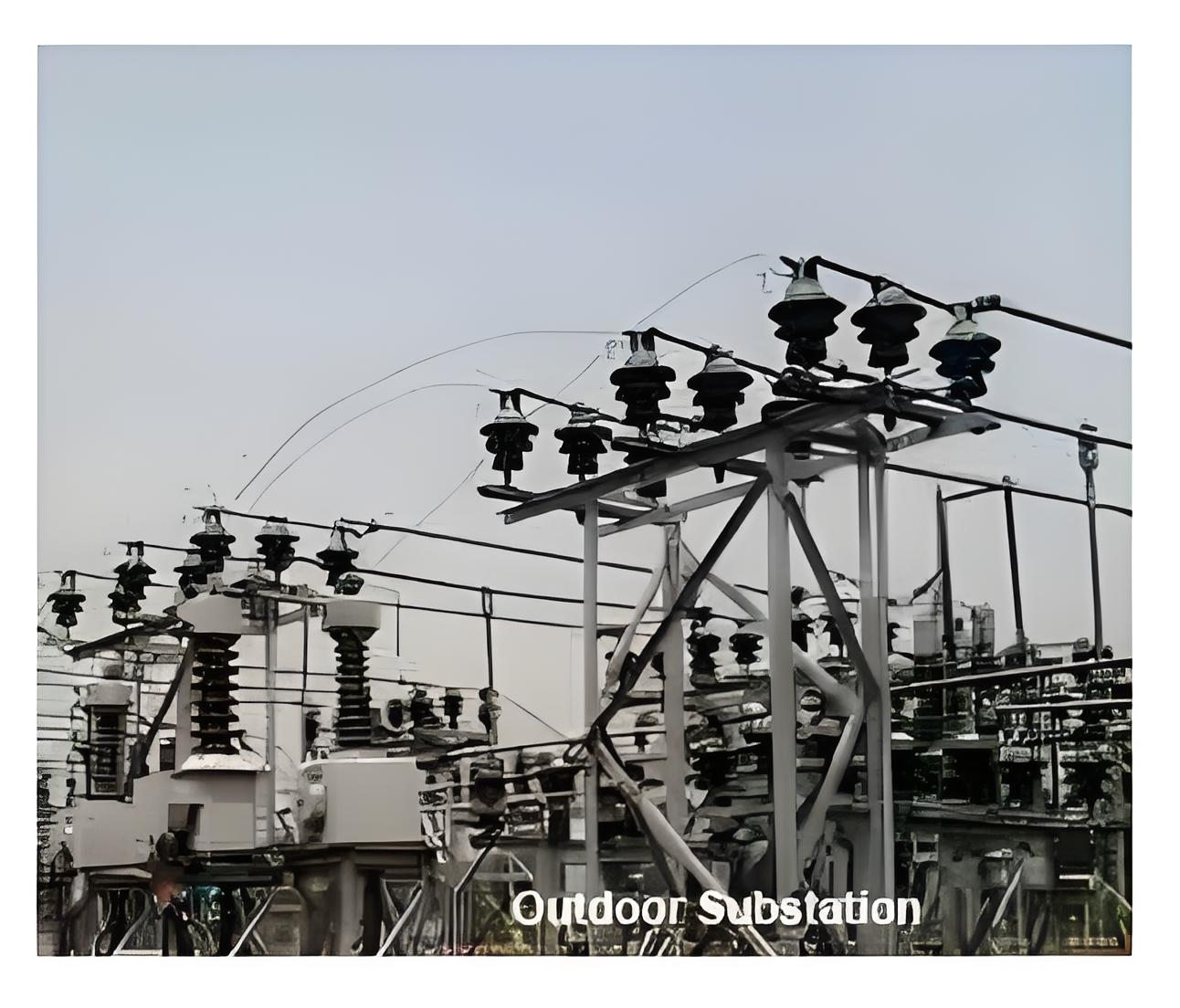

Açık Hava Tipi Alt İstasyon
Açık hava tipi alt istasyonlar açık havada inşa edilir. Neredeyse tüm 132KV, 220KV, 400KV alt istasyonları açık hava tipi alt istasyondur. Ancak günümüzde, genellikle çatı altında bulunan özel GIS (Gaz yalıtımlı alt istasyon) yüksek gerilim sistemleri için inşa edilmektedir.
Kapalı Hava Tipi Alt İstasyon
Kapalı hava tipi alt istasyonlar çatı altında inşa edilir. Genellikle 11 KV ve bazen 33 KV alt istasyonları bu tiptedir.
Yeraltı Alt İstasyonu
Yeraltı alt istasyonu, zemin altında konumlanır. Dağıtım alt istasyonu inşa edilecek alanı sınırlı olan yoğun bölgelerde kullanılır.
Direk Üstüne Kurulmuş Alt İstasyon
Direk üstüne kurulmuş alt istasyonlar, genellikle iki direk, dört direk ve bazen altı veya daha fazla direk yapıları üzerinde inşa edilen dağıtım alt istasyonlarıdır. Bu tür alt istasyonlarda, füze koruması altında dağıtım transformatörleri ve elektrik izolatör anahtarları direkler üzerine monte edilir.
