Nijeryalı Depolama Osiloskopu Nedir?

Dijital Depolama Osiloskopu Nedir?

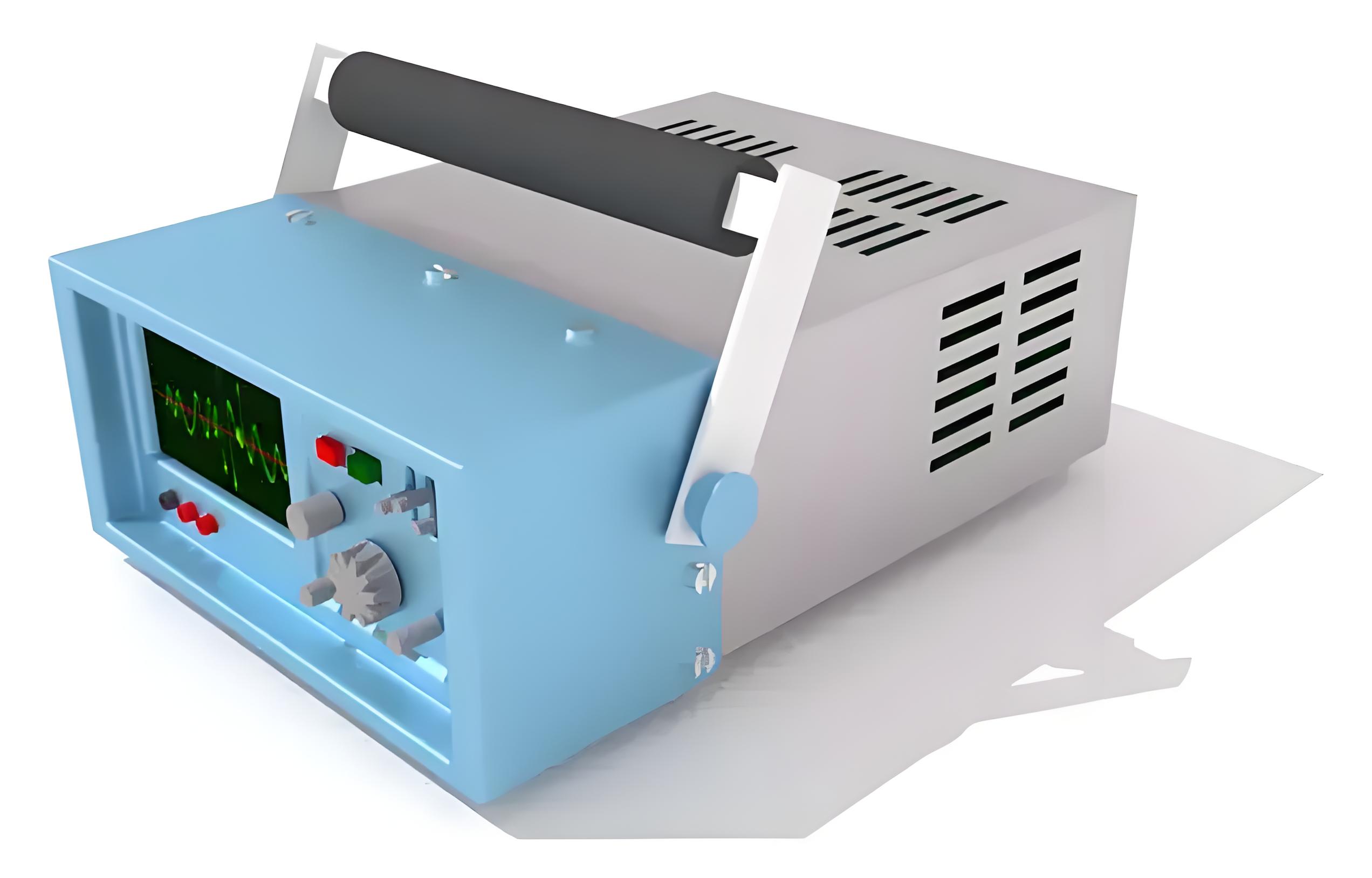

Dijital Depolama Osiloskopu

Dijital osiloskop, dalga formlarını bellekte dijital olarak saklayan ve onları analiz etmek için dijital sinyal işleme kullanan bir araçtır. Tekrarlamayan sinyalleri yakalar ve gösterir, sıfırlanana kadar. Dijital depolama osiloskopunda, sinyaller alınıp saklanır ve ardından gösterilir. Ölçülen maksimum frekans, örnekleme hızına ve dönüştürücünün türüne (analog veya dijital) bağlıdır. İzler parlak, net ve hızlı bir şekilde gösterilir. Ana avantajı, saklanan izlerden hem görsel hem de sayısal değerleri gösterebilmesidir.

Düz panelde gösterilen iz büyütülebilir ve parlaklık ayarlanabilir. İhtiyaç duyulduğunda, edinim sonrası detaylı analiz gerçekleştirilebilir.

Küçük ekran, zaman içinde giriş gerilimini gösterir. Ayrıca, karşılaştırma amacıyla üç boyutlu şekiller veya birden fazla dalga formunu da gösterebilir. Elektronik olayları gelecekteki kullanım için yakalayıp saklayabilir. Dijital osiloskoplar, depolama, gösterim, hızlı iz hızları ve geniş bant genişliği gibi gelişmiş özelliklerinden dolayı yaygın olarak kullanılır. Analog osiloskoplardan daha pahalı olmalarına rağmen, çok popülerdirler.

Analog Depolama Osiloskopu

Orijinal depolama osiloskopunun analog giriş aşamaları, sinyalleri katedral-ray tübüne depolamak üzere dijital forma dönüştürürdü. Bu sinyaller, tekrar analoga dönüştürülmek üzere işlendikten sonra saklanırdı. Katedral-ray tübü, elektronda bir yük deseni olarak görüntüleri saklardı ve bu da depolanan sinyali göstermek için elektron ışınlarını modüle ederdi.

Dijital Osiloskop Teknolojisi

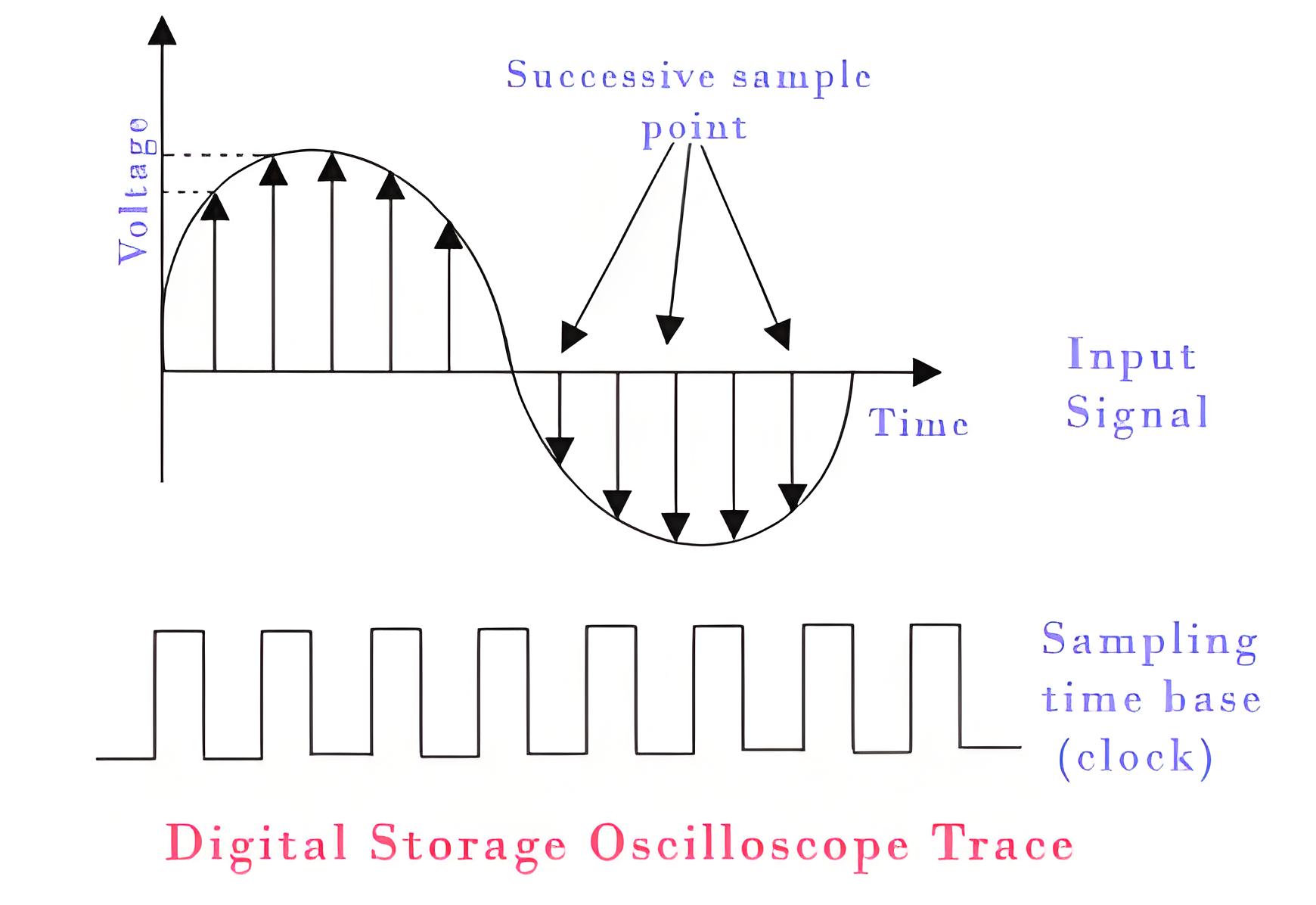

Öncelikle, bazı analog devreler tarafından dalgalar düzenlenir ve ardından dijital sinyallerin alınması gerektiği ikinci aşamaya girer. Bunu yapmak için, örnekler analogdan dijital dönüştürücüye geçmelidir ve çıkış sinyalleri farklı zaman aralıklarında dijital bellekte kaydedilir. Bu kaydedilen noktalar birlikte bir dalga formu oluşturur. Dalga formundaki nokta kümesi, onun uzunluğunu gösterir. Örneklerin hızı, osiloskopun tasarımını belirler. Kaydedilen izler, işlem devresi tarafından işlenir ve elde edilen izler görsel değerlendirme için gösterilmeye hazır hale getirilir.

Dijital Depolama Osiloskopunun Kullanım Alanları

• Devre hata ayıklamasında sinyal geriliminin testinde kullanılır.

• Üretimde test.

• Tasarım.

• Radyo yayın ekipmanlarında sinyal geriliminin testinde.

• Araştırma alanında.

• Ses ve video kaydetme ekipmanları.
