Güç Faktörü Ölçerler Nelerdir?
Güç faktörü ölçer tanımı
Güç faktörü ölçerleri, AC devrelerinde güç faktörünü doğru bir şekilde ölçmek için kullanılan cihazlardır ve endüstriyel uygulamalar için hayati öneme sahiptir.
Elektrik dinamometresi türü
Bu tür ölçer, iki bobin (bir direnç bobini ve bir indüktif bobin) kullanarak gerilim ve akım arasındaki faz farkını belirleyerek güç faktörünü ölçer.

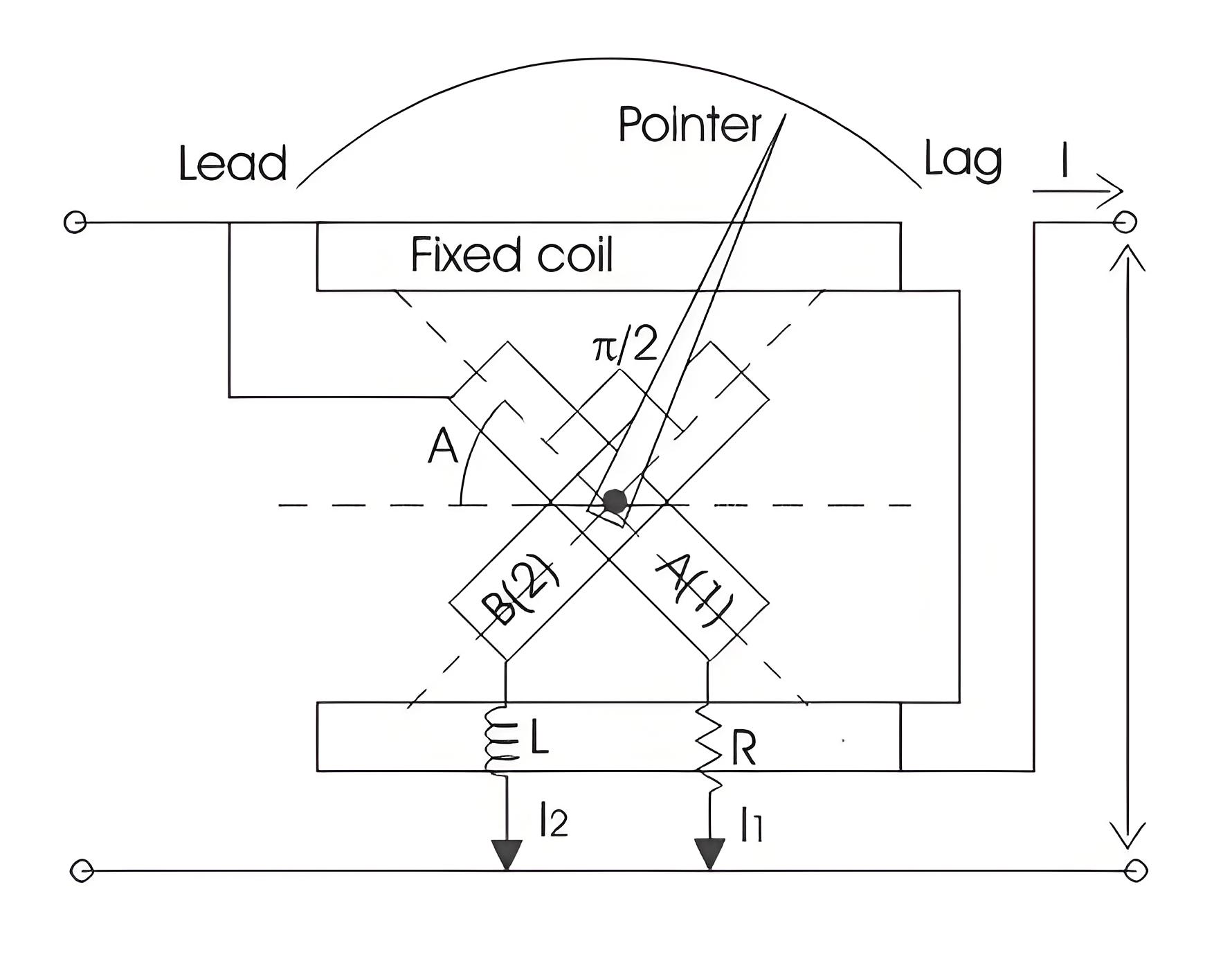

Şimdi basınç bobini iki parçaya bölünmüştür, bir kısmı saf indüktif, diğer kısmı saf dirençlidir, bu da direnç ve indüktör tarafından gösterildiği gibidir. Şu anda, referans düzlemi bobin 1 ile A açısı oluşturuyor. Bobin 1 ve 2 arasındaki açı her ikisi de 90o'dur.

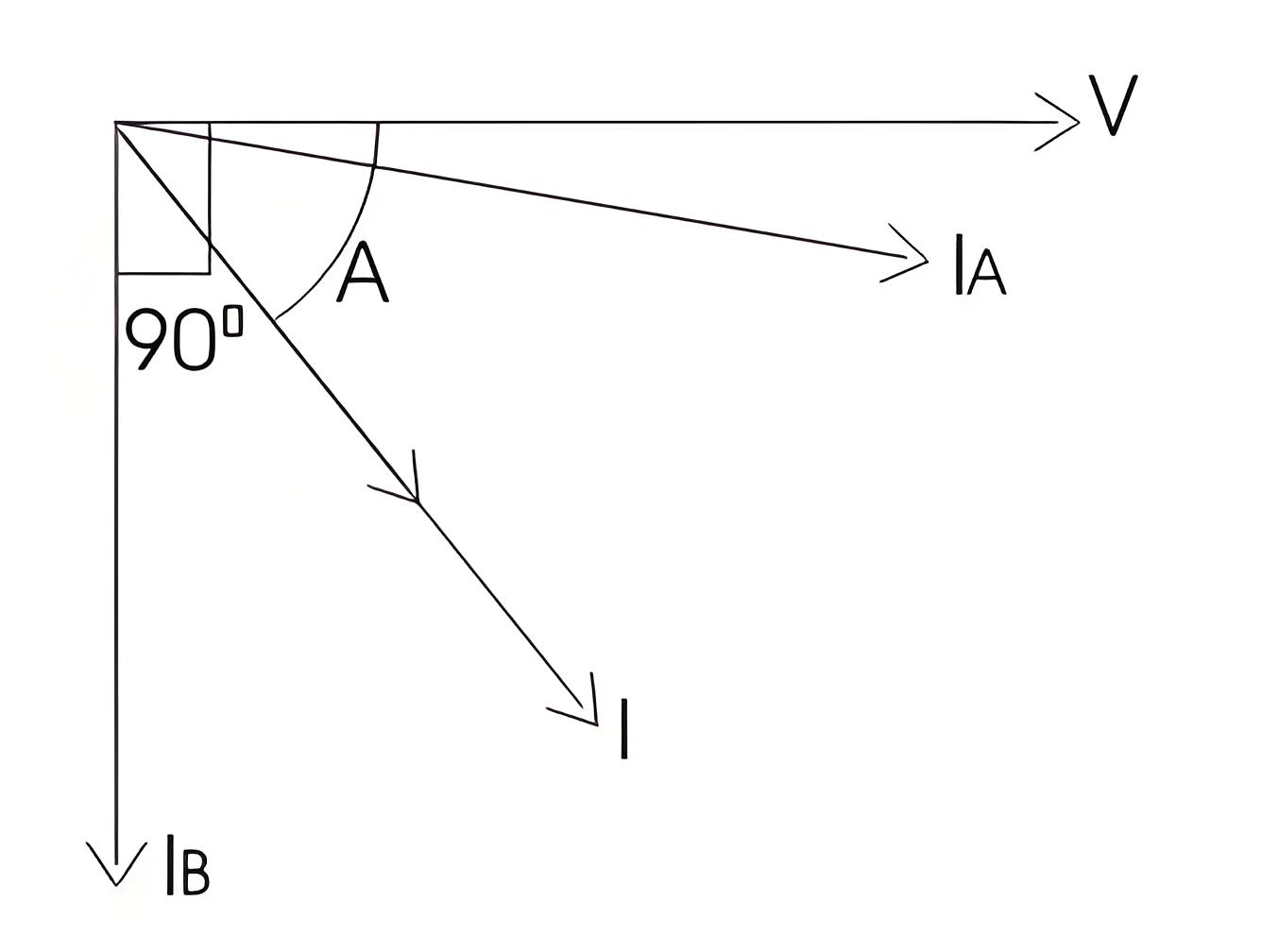

Bu nedenle, bobin 2, referans düzlemi yerine (90o+ A) açısı oluşturuyor. Enstrümanın ölçeği, A açısının kosinüs değerine göre doğru bir şekilde kalibre edilmiştir, gösterilen gibi. Bobin 1'e bağlı direnci R ve bobin 2'ye bağlı indüktörü L olarak etiketleyelim. Şimdi, güç faktörü ölçümünde, R = wL olması için R ve L değerlerini ayarlayın, böylece iki bobin eşit miktarda akım taşısın. Bu nedenle, bobin 2 yolu doğasında çok indüktif olduğundan, bobin 2 üzerinden 90o geriye doğru geciken akım, bobin 1'deki akıma referans alınır.

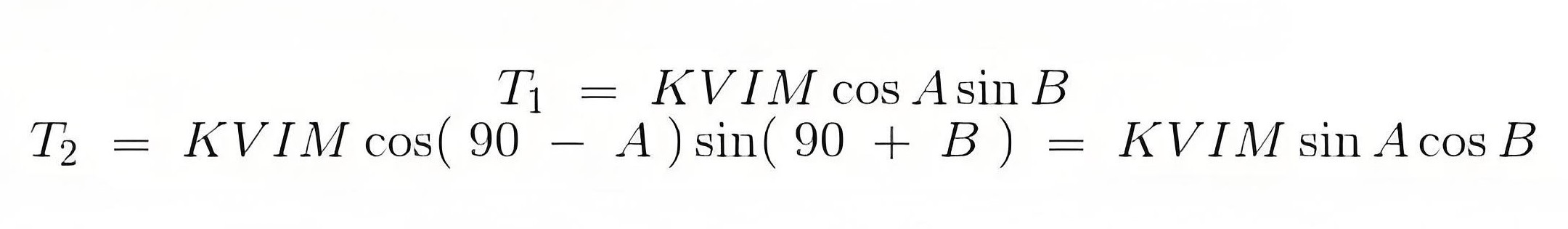

Bu güç faktörü ölçerinde deflection torque'u anlamak için, bobin 1 üzerinde bir deflection torque ve bobin 2 üzerinde bir deflection torque olduğunu anlıyoruz. Bobin sarımları, bu torqueler ters yönde olacak şekilde düzenlenmiştir, eşit olduğunda işaretçiler dengelenir. Bobin 1'in deflection torque'unun matematiksel ifadesi:
Çalışma prensibi
Enstrümanın çalışma prensibi, bobinin deflection torque'unu dengelemektir ve deflection açısı faz açısını gösterir.
