Endüksiyon Tipi Ölçüm Aletleri Nedir?

Endüktif Tip Sayaç Tanımı

Endüktif tip sayaçlar, akım ve manyetik akıların etkileşimini kullanarak evlerde ve endüstride elektrik enerjisini ölçmek için kullanılan cihazlardır.

Çalışma Prensibi

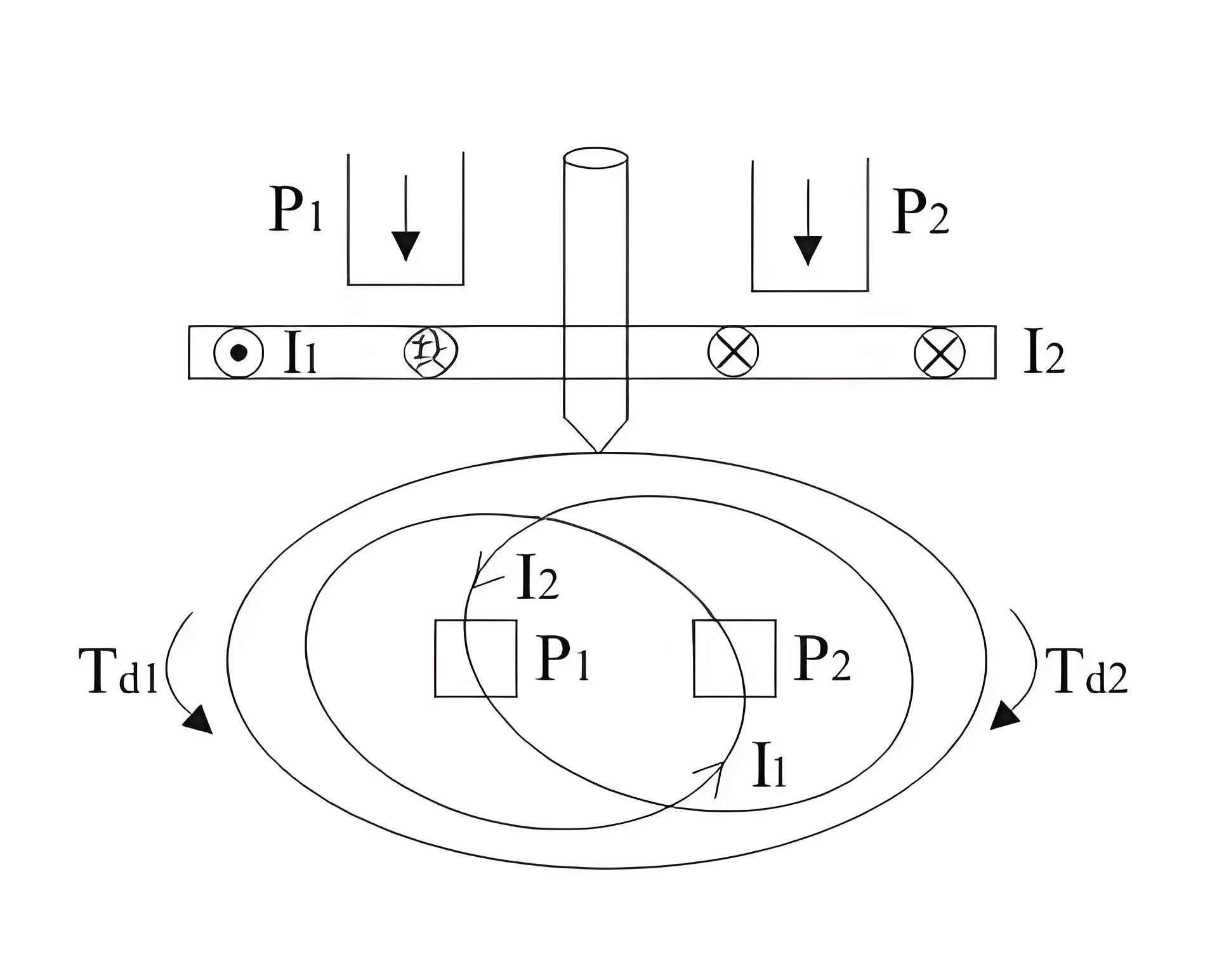

Endüktif tip sayaçların çalışma prensibi ve yapısı basit ve anlaşılır olup, evlerde ve endüstride enerji ölçümünde popülerdir. Tüm endüktif sayaçlarda, farklı alternatif akımlar tarafından bir metal diske iki manyetik akı üretilir. Bu alternatif akılar, bir EMF (elektromanyetik kuvvet) oluşturur. Bu EMF, karşı taraftaki alternatif akım ile etkileşime girerek bir tork üretir.

Benzer şekilde, ikinci noktada üretilen EMF, birinci noktadaki alternatif akım ile etkileşime girerek zıt yönde bir tork oluşturur. Bu karşı torklar, metal diskin hareket etmesine neden olur.

Bu, endüktif tip sayaçların çalışma temel prensibidir. Şimdi, defleme torku için matematiksel ifadeyi türetelim. Birinci noktada üretilen akıyı F1 ve ikinci noktada üretilen akıyı F2 olarak kabul edelim. Şimdi bu iki akının anlık değerleri şu şekilde yazılabilir:

Burada, Fm1 ve Fm2 sırasıyla F1 ve F2 akılarının maksimum değerleridir, B ise iki akı arasındaki faz farkıdır. Ayrıca, birinci ve ikinci noktalardaki indüklenmiş EMF'lerin ifadesini de yazabiliriz.

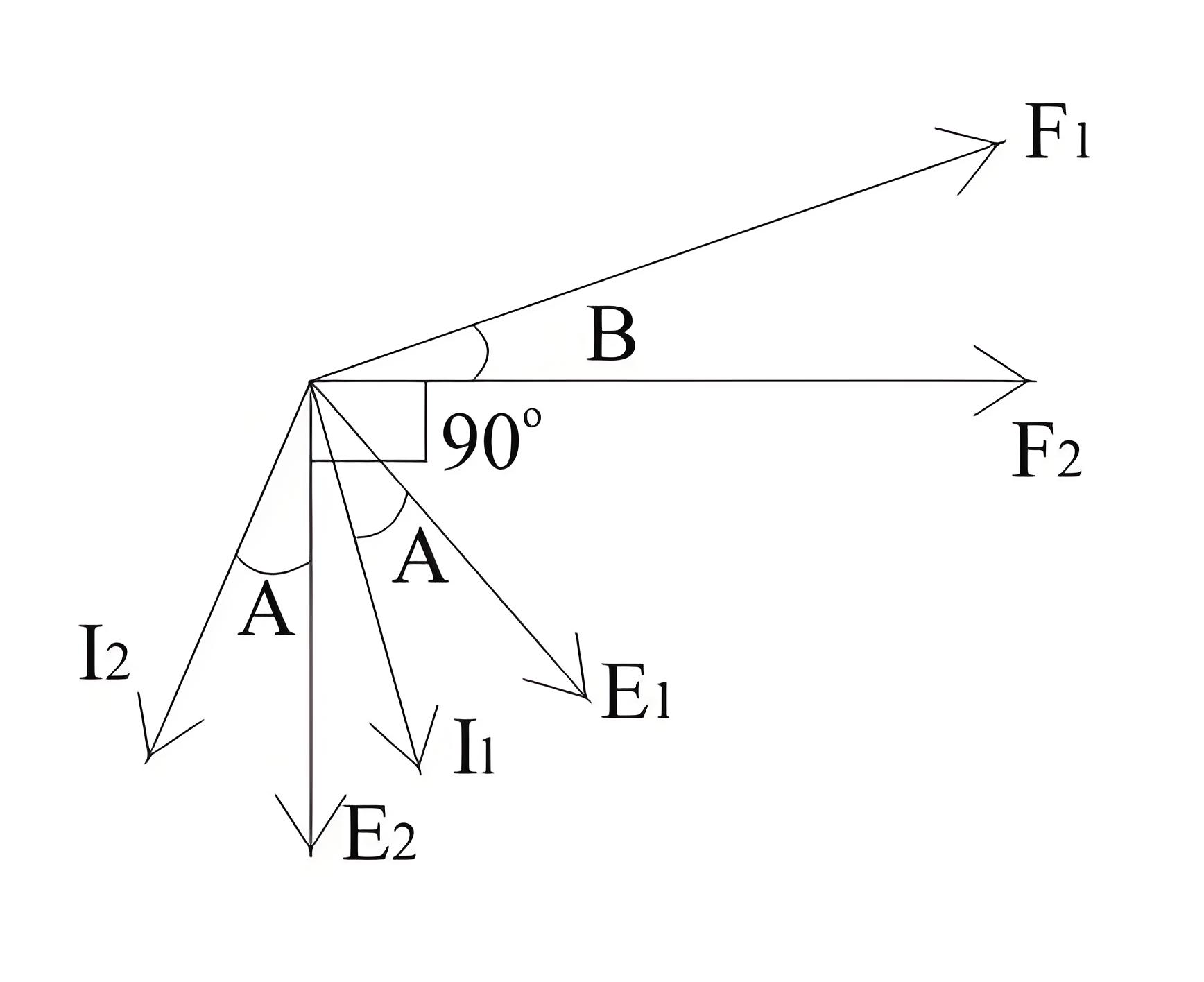

Burada, K sabit bir değer ve f frekansıdır. Şimdi, F1, F2, E1, E2, I1 ve I2'yi açıkça gösteren fazör diyagramını çizelim. Fazör diyagramından, I1 ve I2'nin sırasıyla E1 ve E2'den A açısı kadar geri kaldığı görülür.

F1 ve F2 arasındaki açı B'dir. Fazör diyagramından, F2 ve I1 arasındaki açı (90-B+A) ve F1 ve I2 arasındaki açı (90 + B + A)'dır. Böylece, defleme torku için ifadeyi şu şekilde yazabiliriz,Benzer şekilde, Td2 için ifade şu şekildedir

Toplam tork, Td1 – Td2'dir. Td1 ve Td2'nin değerlerini yerine koyarak ve ifadeyi sadeleştirerek elde ederiz

Endüktif Tip Sayaç Türleri

İki ana tür vardır: tek fazlı ve üç fazlı endüktif sayaçlar.

Bu, endüktif tip sayaçlardaki defleme torkunun genel ifadesidir. Şimdi, endüktif sayaçların iki türü vardır ve şu şekilde yazılmaktadır:

• Tek fazlı tip

• Üç fazlı tip endüktif sayaçlar.

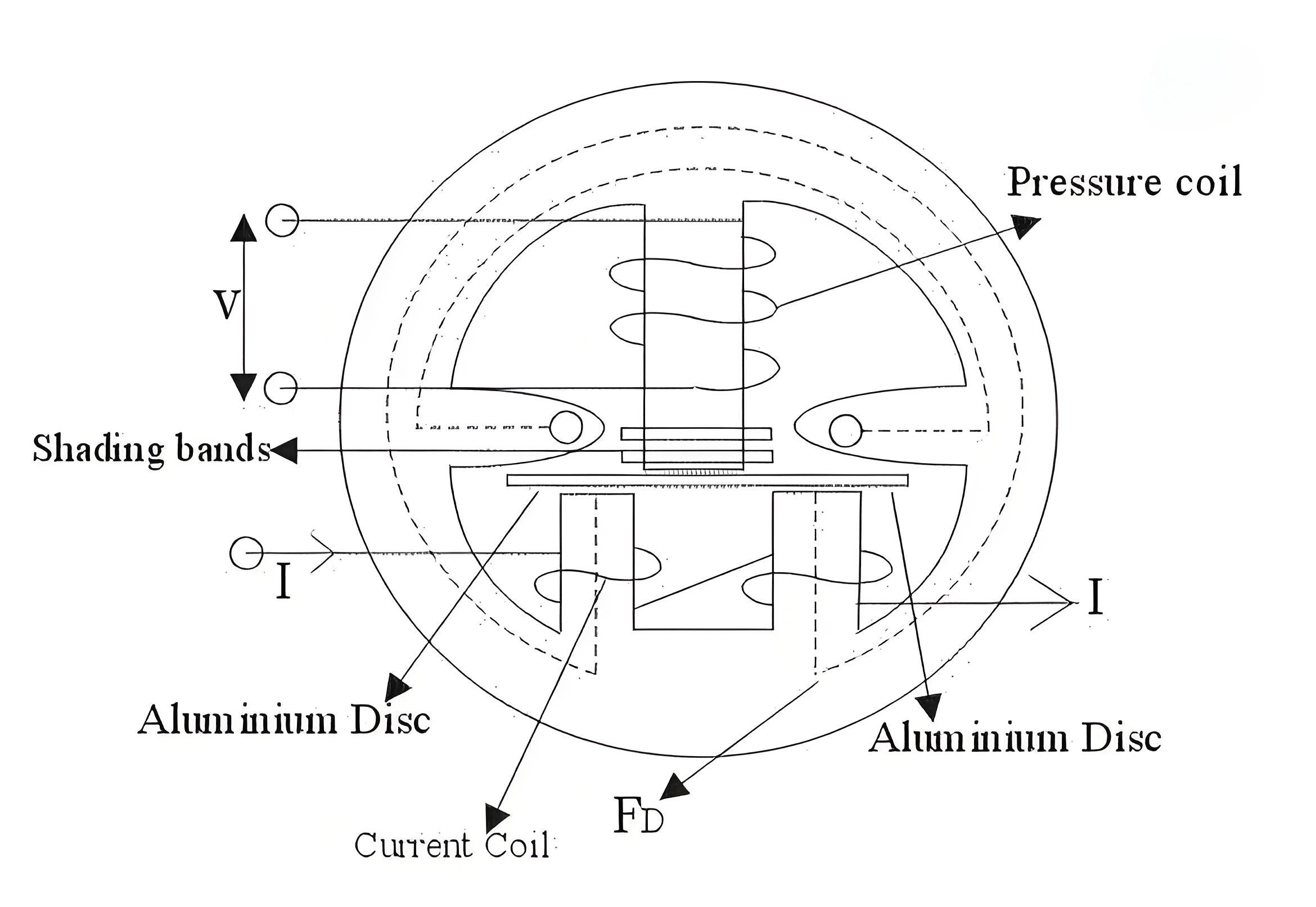

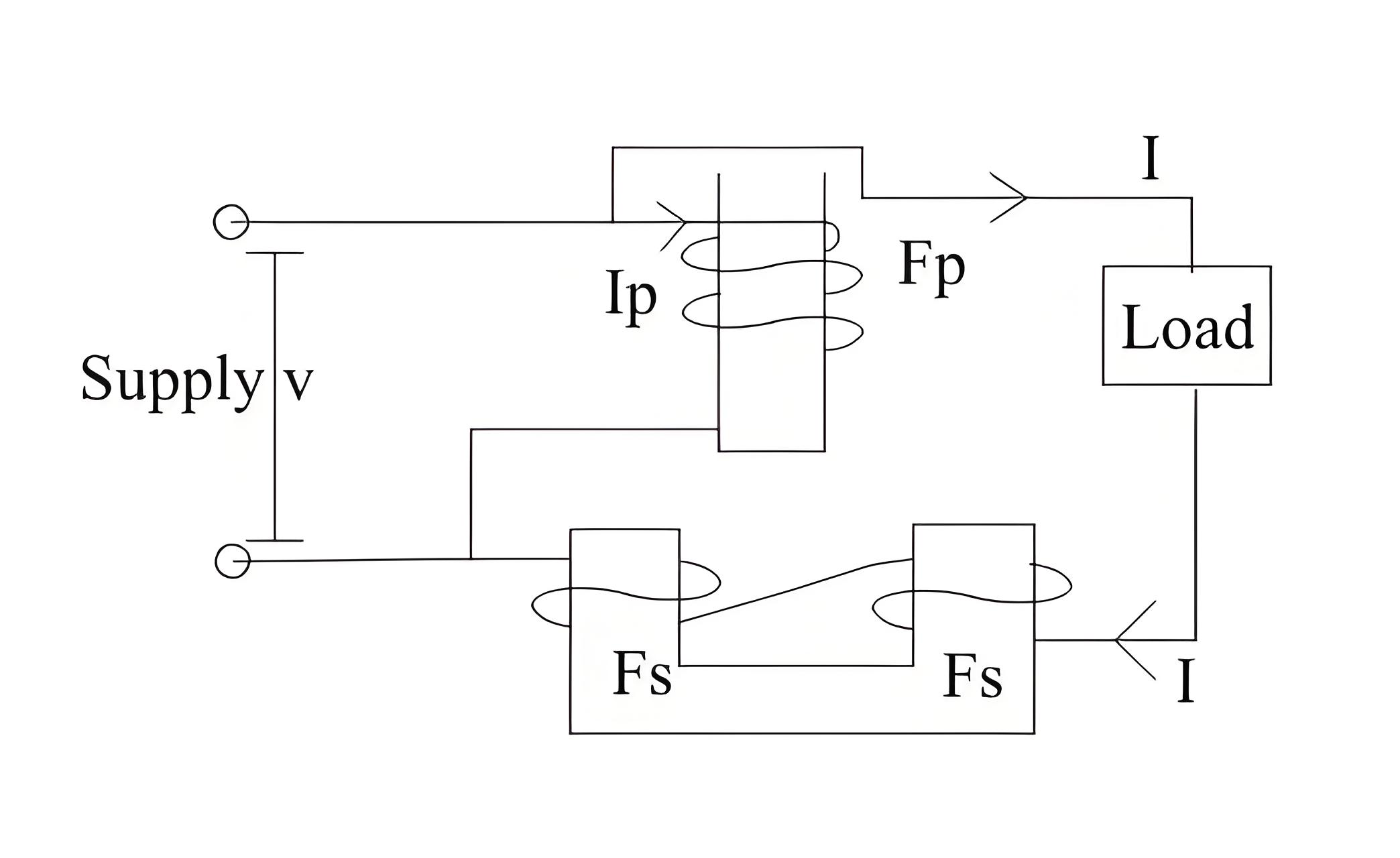

Tek Fazlı Sayaç Bileşenleri

Ana parçalar, elektromanyetiklerle donatılmış sürme sistemi, hareket sistemindeki serbest alüminyum disk, kalıcı manyet ile donatılmış fren sistemi ve devirleri kaydetmek için sayaç sistemini içerir.

Avantajları

• Hareketli demir tipi araçlara göre daha ucuzdur.

• Diğer araçlara göre daha yüksek tork-ağırlık oranına sahiptir.

• Geniş bir sıcaklık ve yük aralığında doğruluğunu korur.
