Ayarlanmış Toplayıcı Oszilatör Tanımı
Ayarlanmış toplayıcı oszilatör, bir tank devresi ve bir transistör kullanarak periyodik bir sinyal üreten bir LC oszilatörü olarak tanımlanır.

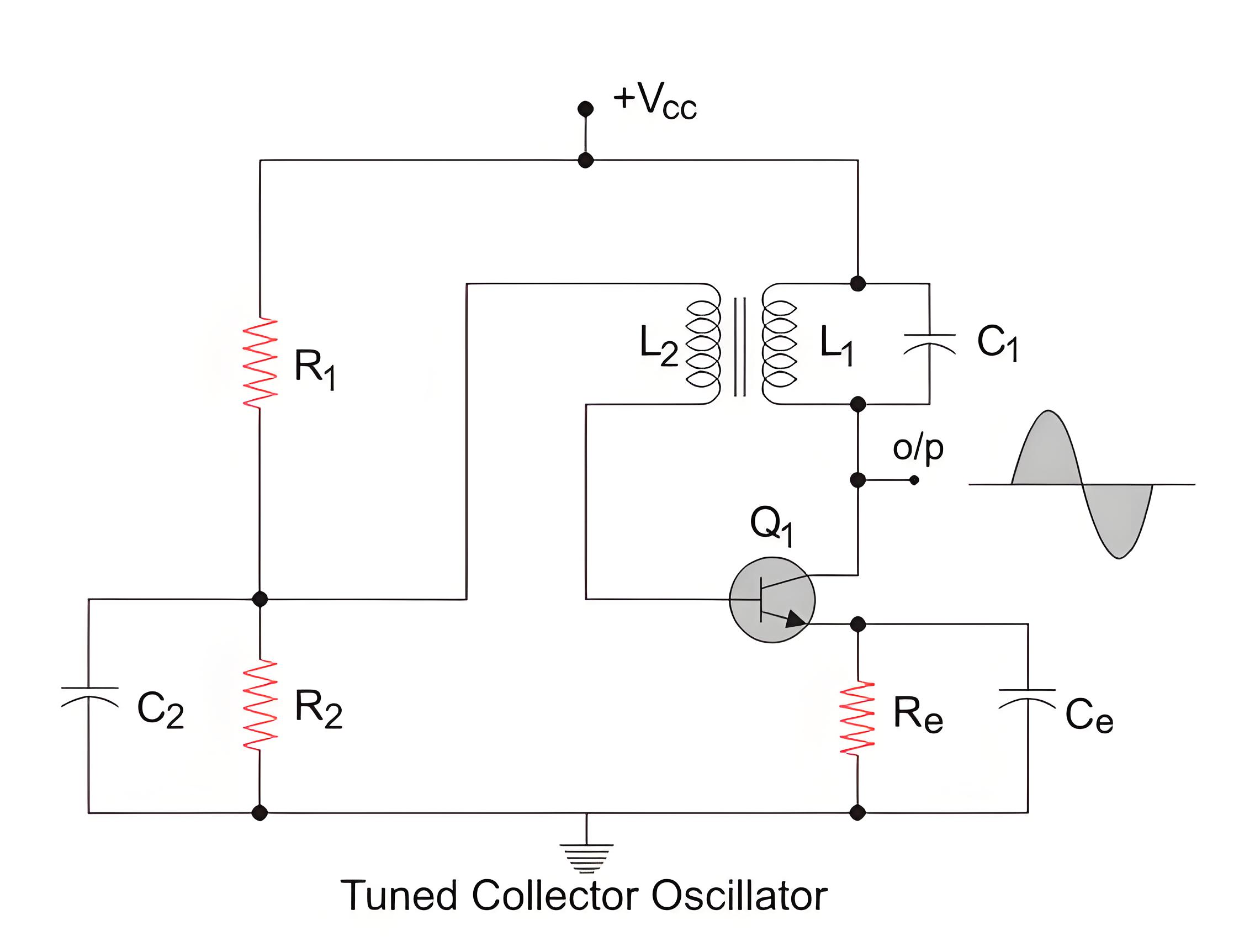

Devre Diyagramı Açıklaması
Devre diyagramı, ayarlanmış toplayıcı oszilatörü göstermektedir. Dönüştürücü ve kondansatör, transistörün toplayıcısına bağlanarak bir sinüzoidal dalga üretir.
R1 ve R2, transistör için gerilim bölücü bias oluşturur. Re, emiter direncini ifade eder ve termal istikrar sağlar. Ce, amplifikasyon sonucu oluşan AC salınımlarını atlatmak için kullanılır ve emiter atlatma kapasitörüdür. C2, direnç R2 için atlatma kapasitörüdür. Dönüştürücünün primer bobini L1 ile kapasitör C1, tank devresini oluşturur.
Ayarlanmış Toplayıcı Oszilatörün Çalışması
Oszilatörün çalışma mekanizmasına girmeden önce, transistörün bir giriş gerilimini amplifikasyon yaptığında 180 derece faz kayması neden olduğunu hatırlayalım. L1 ve C1, tank devresini oluşturur ve bu iki elemandan salınımlar elde edilir. Dönüştürücü pozitif geribildirim sağlar (bu konuya daha sonra geri döneriz) ve transistör çıkışın amplifikasyonunu yapar. Bu durum belirlendikten sonra, devrenin çalışma mekanizmasını anlamaya geçelim.
Güç kaynağı açıldığında, kondansatör C1 şarj başlar. Tamamen şarj olduktan sonra, indüktör L1 üzerinden deşarj başlar. Kondansatörde elektrostatik enerji formunda depolanan enerji, indüktör L1 üzerinde manyetik enerji formuna dönüşür ve orada depolanır. Kondansatör tamamen deşarj olduktan sonra, indüktör tekrar kondansatörü şarj etmeye başlar.
Bu, indüktörlerin üzerinden geçen akımın hızlı bir şekilde değişmemesi nedeniyledir. Bu nedenle, kendisi üzerindeki polariteyi değiştirir ve akımın aynı yönde akmasını sağlar. Kondansatör tekrar şarj başlar ve bu döngü böyle devam eder. İndüktör ve kondansatör üzerindeki polarite periyodik olarak değişir ve bu nedenle çıkışta salınımlı bir sinyal elde ederiz.
Bobin L2, manyetik endüksiyon yoluyla şarj olur ve bunu transistöre gönderir. Transistör sinyali amplifikasyon yapar ve çıkış üretir. Bu çıkışın bir kısmı sisteme pozitif geribildirim olarak geri beslenir.
Pozitif geribildirim, giriş ile fazda olan geribildirimdir. Dönüştürücü 180 derece faz kayması neden olur ve transistör de 180 derece faz kayması neden olur. Böylece toplamda 360 derece faz kayması elde edilir ve bu tank devresine geri beslenir. Sürekli salınımlar için pozitif geribildirim gereklidir.
Salınım frekansı, tank devresinde kullanılan indüktör ve kondansatör değerlerine bağlıdır ve şu şekilde verilir:
Burada,
F = Salınım frekansı. L1 = dönüştürücünün primer bobinin indüktans değeri. C1 = kondansatör C1'in kapasitans değeri.
