Alternatör Stator Toprak Suçlama Koruması

Bu makale alternatörün stator toprağa bağlı arıza korumasını özetler ve bununla ilgili koruma ilkelerini şemalarını ve alternatör statorunu toprağa bağlı arızalardan korumada oynadığı rolleri kapsamaktadır.

Encyclopedia

Alan: Ansiklopedi

Electrical Engineer

10Year<

China

Google'da bizi ekleyin

Stator Topraklama Hatası Koruması Tanımı

Stator topraklama hatası koruması, stator çekirdeği ve sarımında hasarı en aza indirmek için toprak hatası akımını sınırlar.

Toprak Impedansının Rolü

Statoru yüksek impedansla topraklamak, hatası akımını azaltabilir ancak röle hassaslığını düşürebilir, bu nedenle ek hassas röleler gerekebilir.

Dirençli Nötr Topraklama

Bu yöntemde, statorun nötr noktasına bir direnç aracılığıyla topraklanır ve bu direnç bir akım transformatörü ve koruma rölesi ile bağlantılıdır.

Röle Türleri

Bağlantı yöntemine bağlı olarak, doğrudan alttaki bağlantı için ters zamanlı röle (inverse time relay) veya yıldız-delta transformatör bağlantısı için anlık manyetik çekimli röle (instantaneous armature attracted relay) kullanılır.

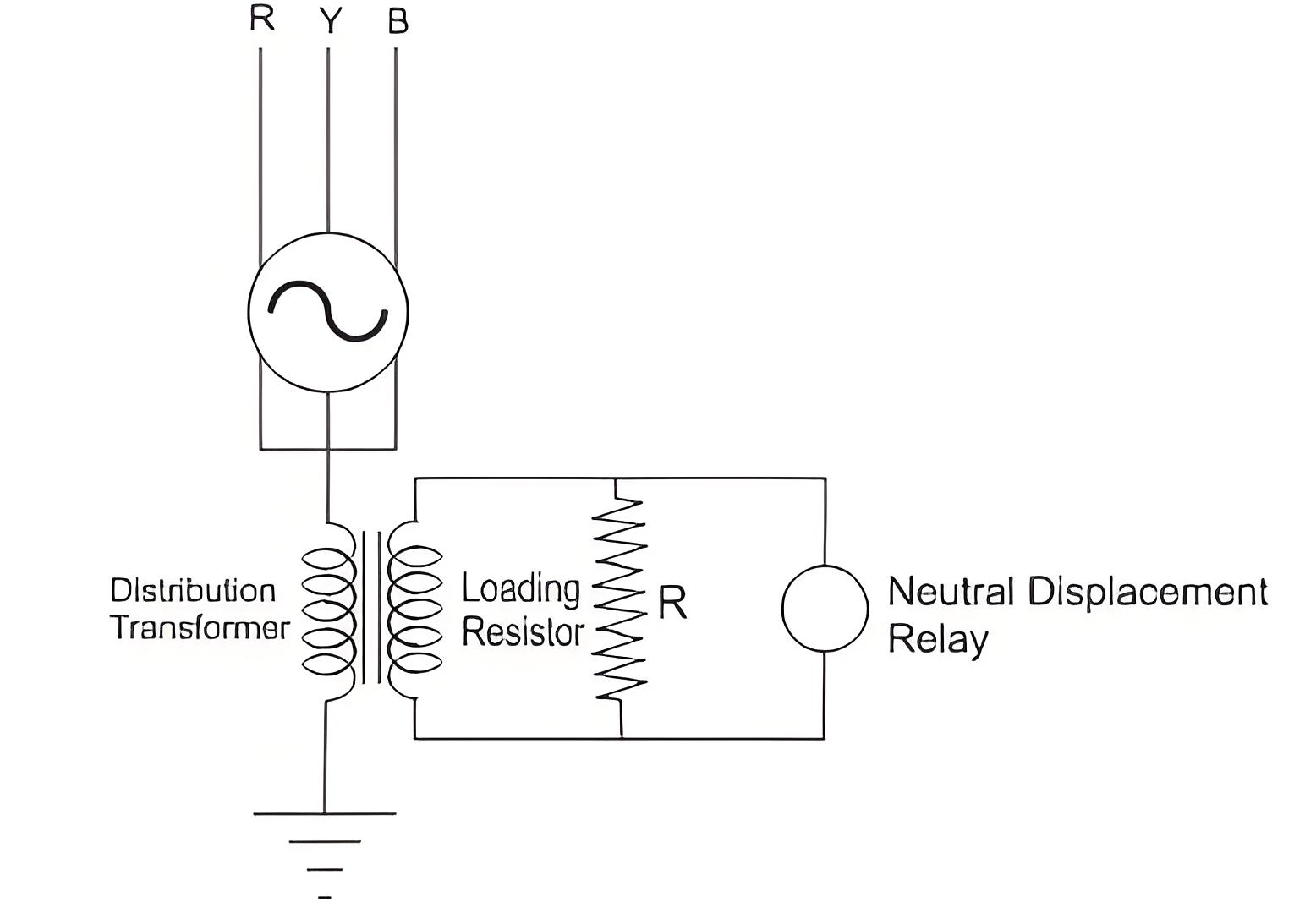

Alternatif Topraklama Yöntemi

Dağıtım transformatörü ve direnç kurulumu da statoru toprağa bağlayabilir ve aşırı gerilim rölesi korumayı sağlar.
