3 Fazlı Sistemde Yıldız Bağlantısı

Üç Fazlı Sistemlerde Yıldız Bağlantısı

Bir yıldız (Y) bağlantısında, üç sarımın benzer uçları (başlangıç veya bitiş noktaları) ortak bir noktada birleştirilir ve bu noktaya yıldız veya nötr nokta denir. Üç faz bağlantısı, kalan serbest uçlardan uzayan üç hat iletkeni ile oluşturulur.

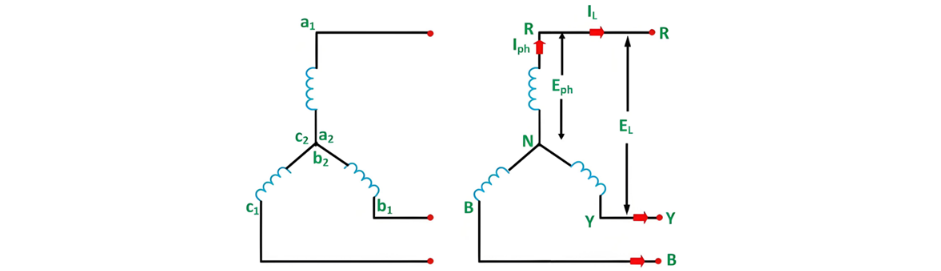

Üç faz, üç hatlı bir sistemde, sadece üç hat iletkeni dış devreye bağlanır. Alternatif olarak, dört hatlı bir sistem, yıldız noktasından çekilen bir nötr iletkeni içerir, aşağıdaki diyagramda gösterildiği gibi:

Faz ve Hat Miktarlarıyla Yıldız Bağlantısı Analizi

Yukarıdaki şekle göre, üç sarımın bitiş noktaları (a2, b2, c2) yıldız (nötr) noktasını oluşturmak üzere birleştirilir. Üç hat iletkeni (R, Y, B etiketli) kalan serbest uçlardan uzanır, gösterildiği gibi.

• Faz akımı (Iₚₕ): Her sarım fazı üzerinden geçen akım.

• Hat akımı (Iₗ): Her hat iletkeni üzerinden geçen akım.

• Faz gerilimi (Eₚₕ): Her sarım fazı üzerinden geçen gerilim.

• Hat gerilimi (Eₗ): İki hat iletkeni arasındaki gerilim.

Yıldız Bağlantısında Faz Gerilimi ve Hat Gerilimi

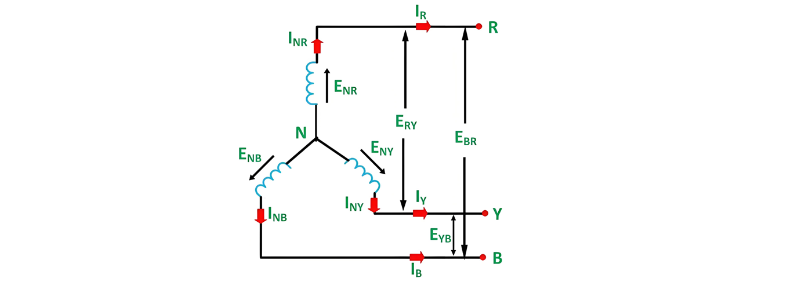

Yıldız bağlantı yapılandırması, aşağıdaki şekilde gösterilmiştir:

Dengeli Üç Fazlı Sistemlerde Yıldız Bağlantısı

Dengeli bir sistemde, üç faz (R, Y, B) eşit akımlar taşır. Sonuç olarak, faz gerilimleri E_NR, E_NY ve E_NB magnitüd olarak eşittir ancak birbirinden elektriksel 120° ayrılır.

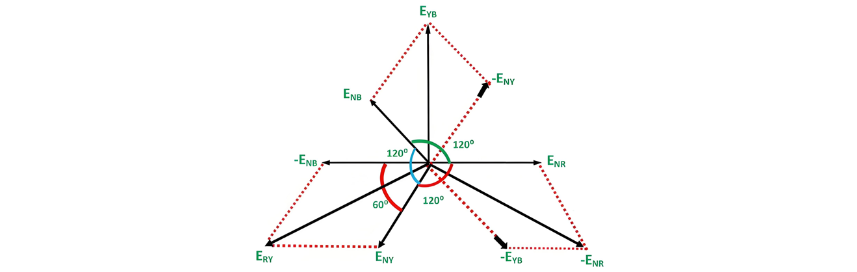

Yıldız Bağlantısının Fazör Diyagramı

Yıldız bağlantısı için fazör diyagramı aşağıda gösterilmiştir:

EMF ve akım üzerindeki ok uçları, yönü belirtir ancak herhangi bir anlık gerçek yönünü belirtmez.

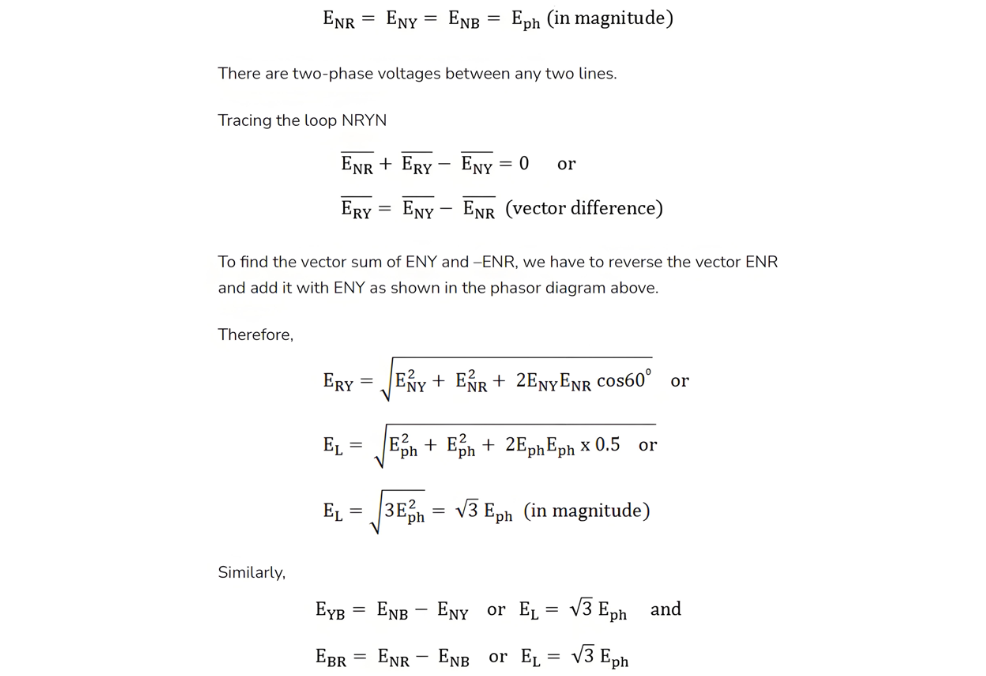

Şimdi,

Bu nedenle, yıldız bağlantısında hat gerilimi, faz geriliminin kök 3 katıdır.

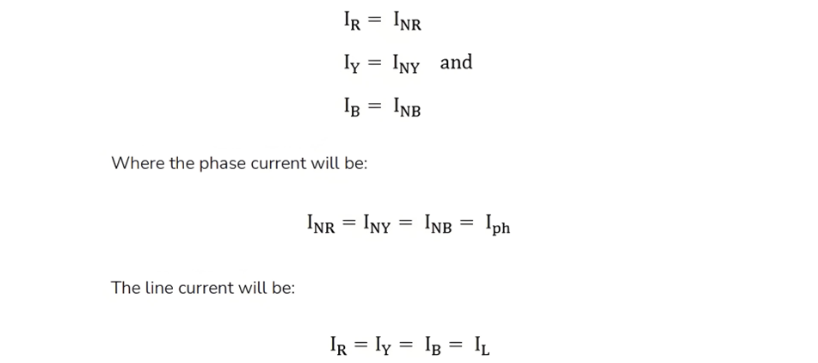

Bu nedenle, yıldız bağlantılarının olduğu üç fazlı bir sistemde, hat akımı faz akımına eşittir.
