Seri Manyetik Devre

Seri Manyetik Devrenin Tanımı

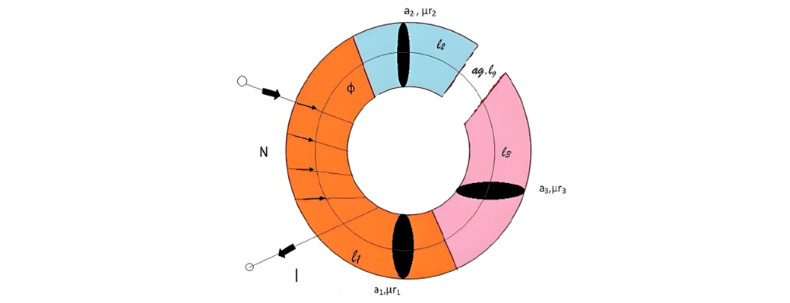

Tanım: Seri manyetik devre, aynı manyetik alan taşıyan değişken boyut ve malzemelere sahip birden fazla bölümden oluşan bir manyetik yoldur. Aşağıdaki şekilde gösterildiği gibi belirli boyut parametrelerine sahip dairesel bir bobin veya selenoid düşünün:

Seri Manyetik Devre Analizi

Bir akım I, bir dairesel bobinin bir bölümünde sarılmış N tane turdan geçen bir selenoidde, çekirdekte Φ akımını indükler.

• a₁, a₂, a₃: Selenoid bölümlerinin kesit alanları

• l₁, l₂, l₃: Farklı boyutlara sahip üç seri bağlı bobin bölümünün uzunlukları

• μᵣ₁, μᵣ₂, μᵣ₃: Dairesel bobin malzemelerinin göreceli manyetik geçirgenlikleri

• a₉, l₉: Hava boşluğunun alanı ve uzunluğu (burada ag hava boşluğu alanını ifade eder)

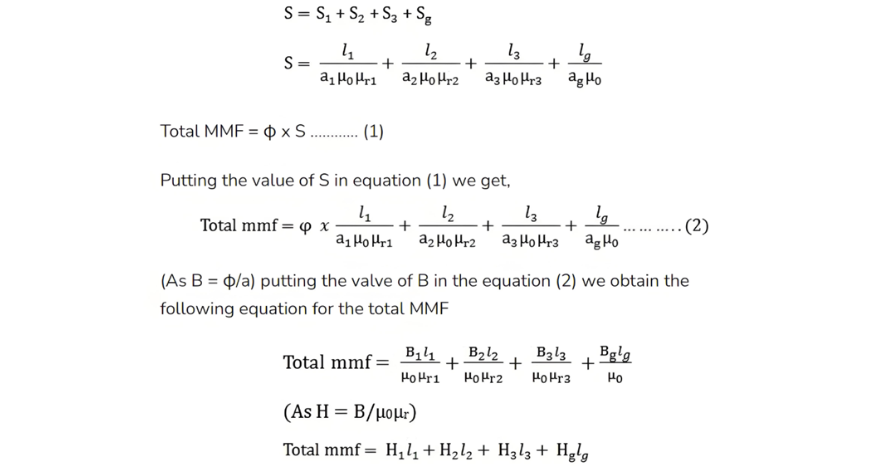

Manyetik devrenin toplam dirençsizliği (S):

Seri Manyetik Devrelerde Toplam MMF'yi Hesaplama Prosedürü

•


• B akım yoğunluğu (Wb/m²),

• μ0= 4π×10^−7 (mutlak manyetik geçirgenlik),

• μr göreceli manyetik geçirgenlik (verilmiştir veya bilinmiyorsa B-H eğrisinden elde edilir).

• Manyetik devreyi ayrı parçalara ayırın.

• Her bölüm için akım yoğunluğunu (B) B =ϕ/a formülüyle belirleyin, burada ϕ akı (Weber) ve a kesit alanı (m²)dır.

• Magnetize etme kuvvetini (H) H=B/(μ0μr) formülüyle hesaplayın, burada:

• Her H değeri (örneğin, H1, H2, H3, Hg) ile ilgili bölüm uzunluğu (l1, l2, l3, lg) çarpılır.

• Tüm H×l çarpımlarının toplamını alarak toplam MMF'yi elde edin:Toplam MMF= H₁l₁ + H₂l₂ + H₃l₃ + H_gl_g)

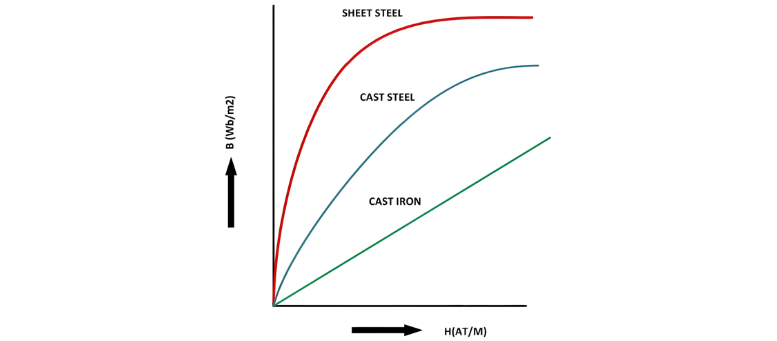

Dökme demir, dökme çelik ve levha çeliği gibi çeşitli malzemeler için B-H eğrisi yukarıdaki figürde gösterilmiştir.
