Rotor Topraklama Hatası Koruması Tanımı
Rotor topraklama hatası koruması, rotordanın manyetik bobinindeki hataları tespit etme ve onararak hasara engel olma yöntemlerini içerir.
Rotor Topraklama Hatası Koruma Türleri
Potansiyometre yöntemi
AC enjeksiyon yöntemi
DC enjeksiyon yöntemi
Potansiyometre Yöntemi

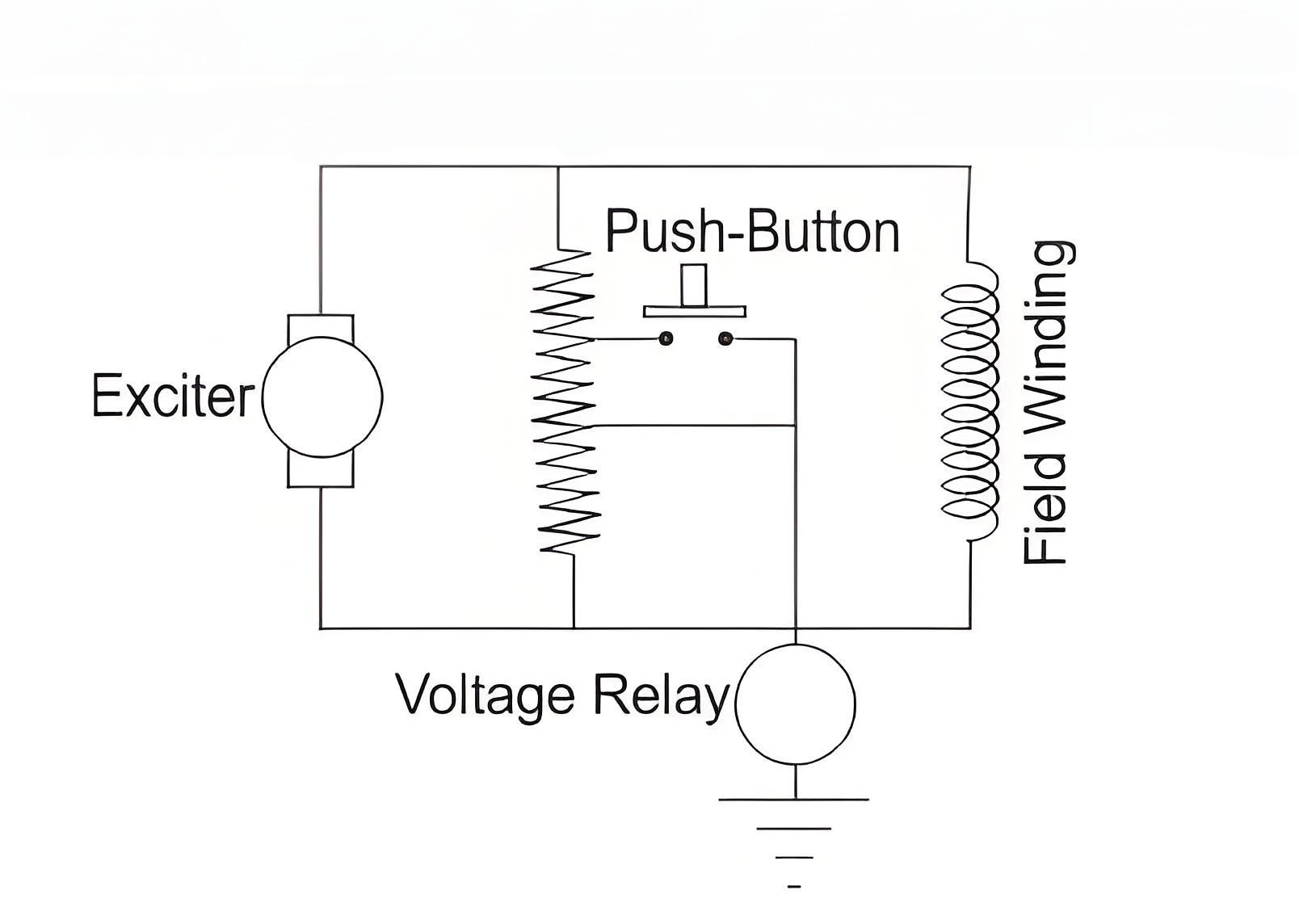

Bu şema çok basittir. Burada, uygun değerde bir direnç, manyetik bobin ve tahrik devresine bağlanır. Direnç merkezi bir noktadan yerleştirilmiş ve gerilim hassas bir röleye yerkabul ederek bağlanmıştır.
Aşağıdaki figürde görüldüğü gibi, manyetik bobin veya tahrik devresindeki herhangi bir topraklama hatası, röle devresini yer kabul yoluyla kapatır. Aynı zamanda, dirençin potansiyometre etkisi nedeniyle röleye gerilim oluşur.
Bu basit rotor topraklama hatası koruma yönteminin önemli bir dezavantajı vardır. Sadece manyetik bobinin merkez noktası dışında gerçekleşen topraklama hatalarını tespit edebilir.
AC Enjeksiyon Yöntemi

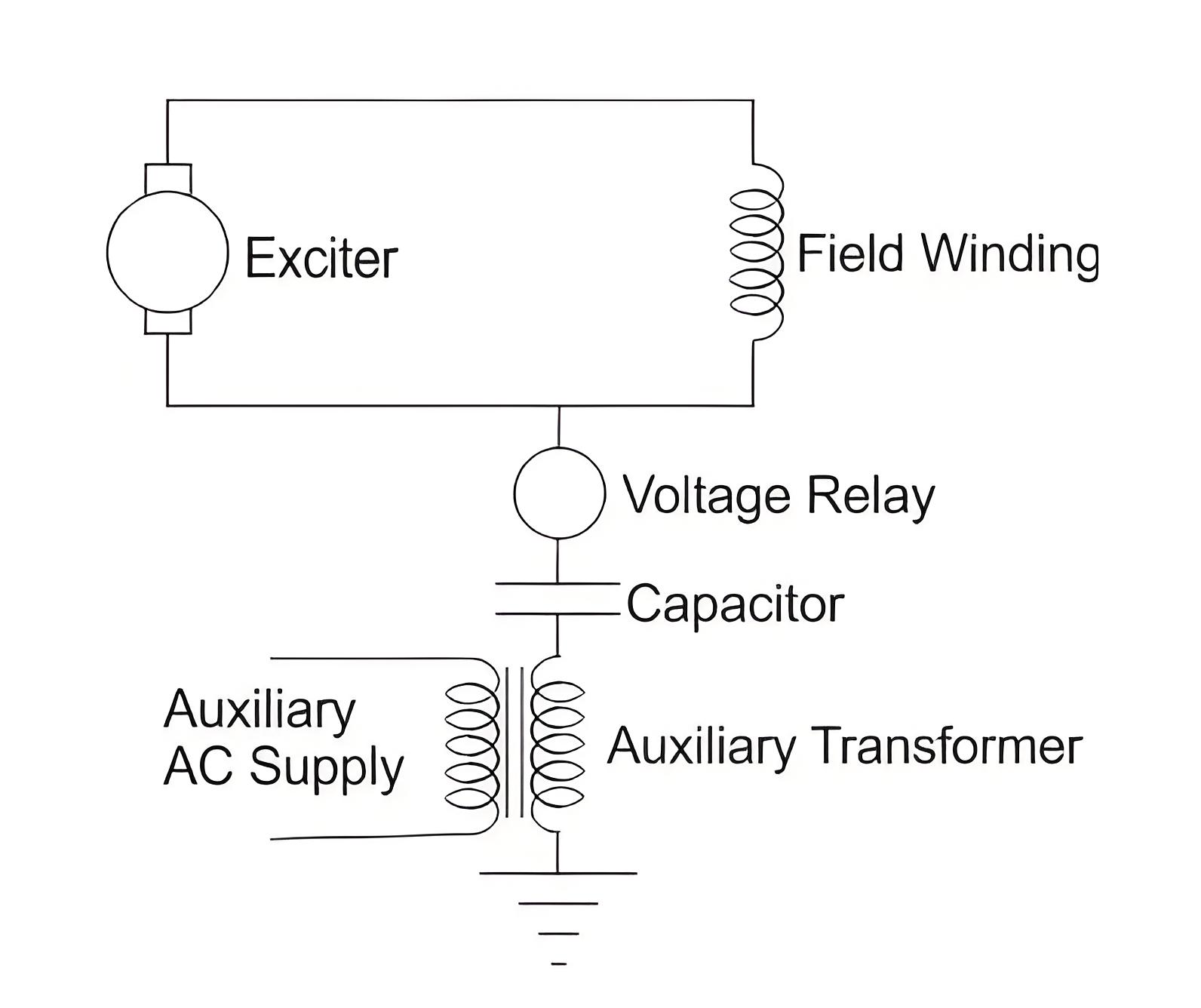

Burada, bir gerilim hassas röle, manyetik bobin ve tahrik devresinin herhangi bir noktasına bağlanır. Rölenin diğer ucu, bir kapasitör ve yardımcı bir transformatörün ikincil devresi aracılığıyla yere bağlanır (aşağıdaki figürde gösterildiği gibi).

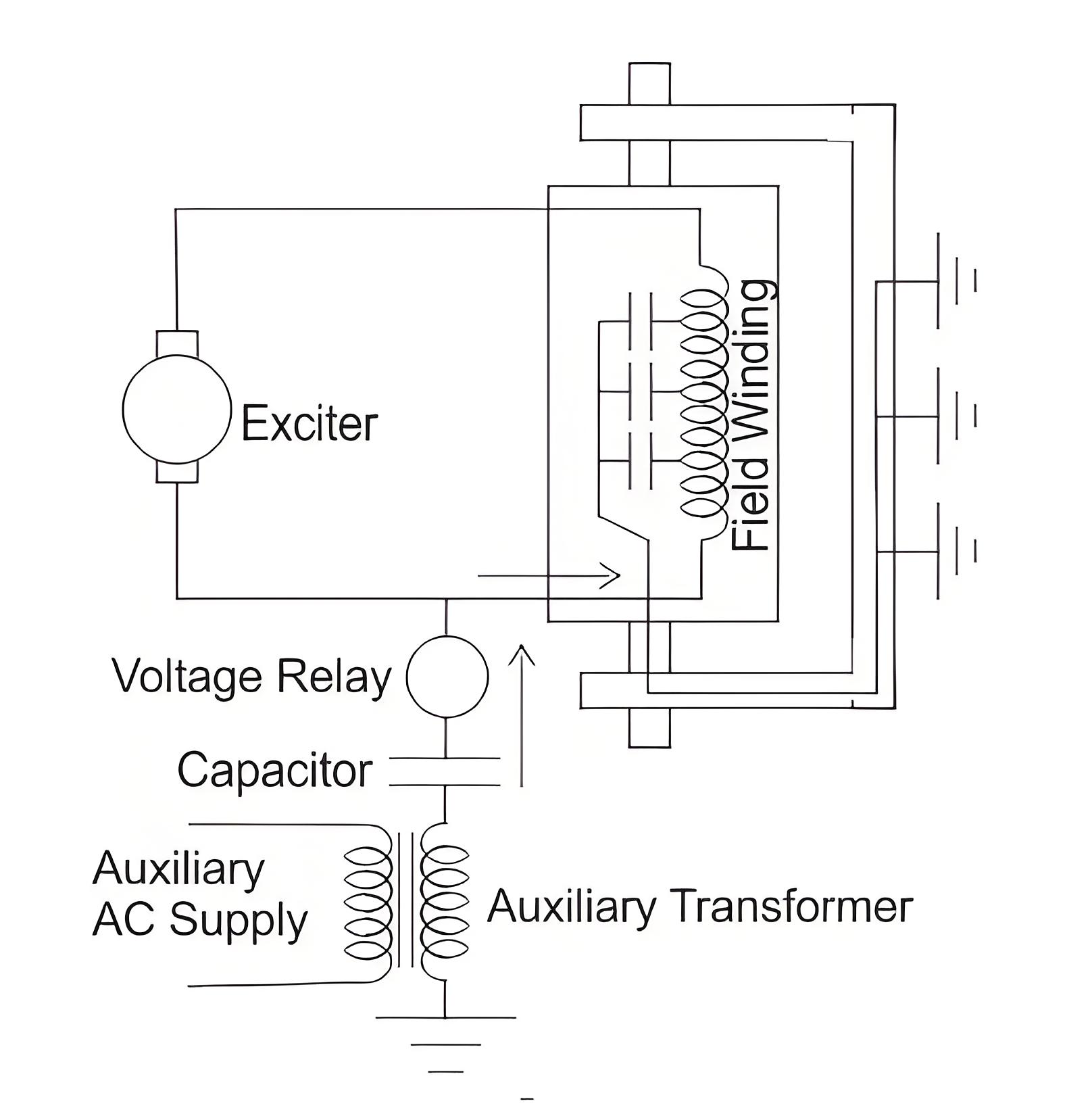

Eğer manyetik bobin veya tahrik devresinde herhangi bir topraklama hatası meydana gelirse, röle devresi yerkabul yoluyla kapanır ve bu nedenle yardımcı transformatörün ikincil gerilimi röle üzerinde görünür ve röle çalıştırılır.
Bu sistemin ana dezavantajı, kapasitörler aracılığıyla tahrik ve manyetik devrelere sızıntı akımının olmasıdır. Bu, manyetik alanın dengesizleşmesine ve makinenin mukavemetlerinde mekanik streslere neden olabilir.
Bu şemanın başka bir dezavantajı, rölenin çalışması için ayrı bir gerilim kaynağına bağımlı olmasıdır. Bu nedenle, AC beslemesinde bir arızanın olması durumunda rotor koruması etkin olmaz.
DC Enjeksiyon Yöntemi

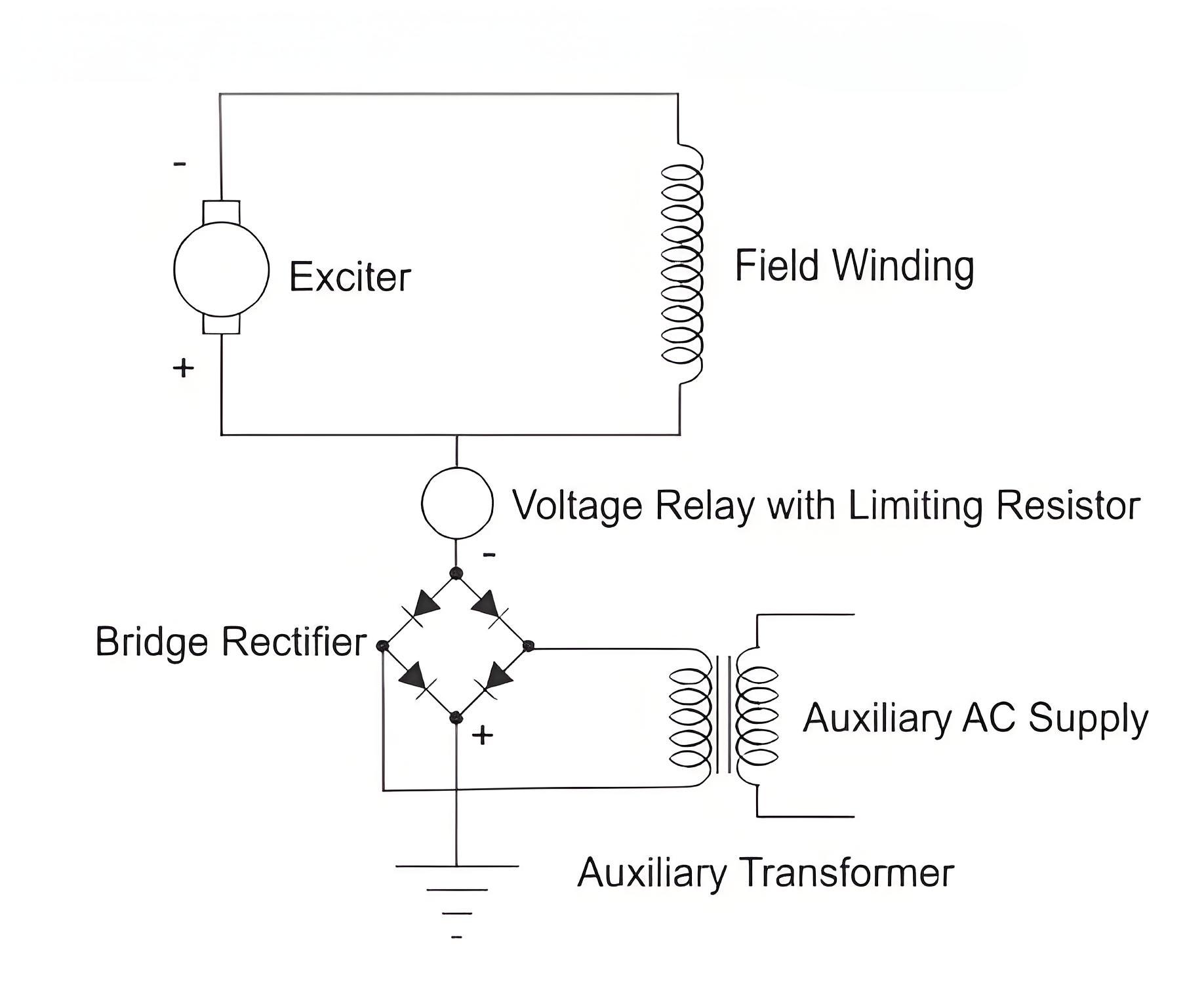

DC enjeksiyon yöntemi, AC enjeksiyon yönteminde bulunan sızıntı akım sorununu ortadan kaldırır. Bu yöntemde, bir DC gerilim hassas rölenin bir ucu tahrikin pozitif terminaline, diğer ucu ise dış bir DC kaynağın negatif terminaline bağlanır. Bu DC kaynağı, köprü dikdörtgenleyici ile bir yardımcı transformatör tarafından sağlanır ve pozitif terminali yer kabul eder.
Aşağıdaki figürden de görüleceği üzere, manyetik bobin veya tahrik devresinde herhangi bir topraklama hatası olduğunda, dış DC kaynağın pozitif potansiyeli, tahrikin pozitif terminaline bağlanan rölenin terminalinde görünür. Bu şekilde dikdörtgenleyici çıkış gerilimi röle üzerinde görünür ve röle çalıştırılır.
Tespitin Önemi
Rotor topraklama hatalarını tespit etmek ve düzeltmek, alternatörlerde dengesiz manyetik alanlar ve mekanik hasarlardan korunmak için önemlidir.
