Paralel Manyetik Devre

Paralel Manyetik Devrenin Tanımı

Paralel manyetik devre, manyetik akım için iki veya daha fazla şubesi olan bir manyetik yola benzer, paralel elektrik devresine benzer şekilde tanımlanır. Bu devreler, farklı kesit alanlarına ve malzemelere sahip birden fazla akım yolunu içerir ve her biri farklı manyetik bileşenlerden oluşabilir.

Paralel Manyetik Devre Analizi

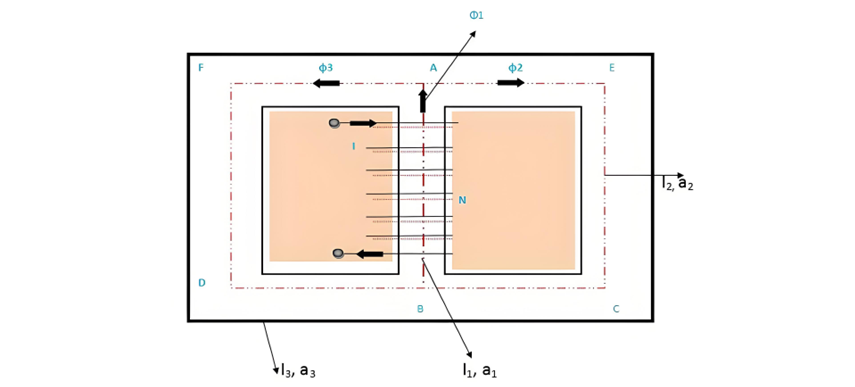

Yukarıdaki şekil, merkezi kolda AB etrafında sargılı bir akım taşıyan bobinden oluşan bir paralel manyetik devreyi göstermektedir. Bu bobin, merkezi kolun içine φ₁ manyetik akımını üretir, bu akım yukarı doğru hareket eder ve ADCB ve AFEB olmak üzere iki paralel yola bölünür. ADCB yolu φ₂ akımını, AFEB yolu ise φ₃ akımını taşır. Devreden görüldüğü gibi:

Paralel Manyetik Devre Özellikleri

ADCB ve AFEB adlı iki manyetik yol, tüm paralel devre için gerekli olan amper-tur sayısı (AT) herhangi bir tek şube için gerekli olan AT'ye eşit olduğunda bir paralel manyetik devre oluşturur.

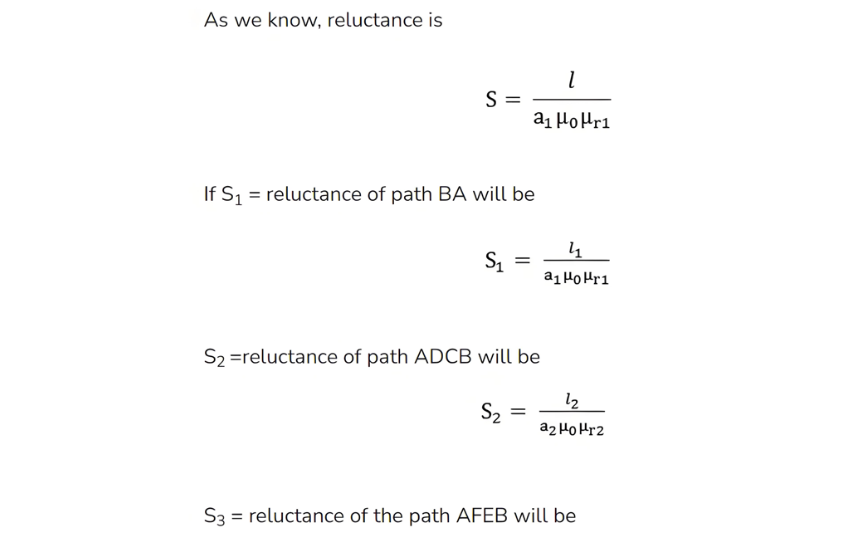

Bilindiği gibi, direnç şöyle tanımlanır:

Paralel Manyetik Devre MMF Hesaplaması

Bu nedenle, paralel bir manyetik devre için gereken toplam manyetik itici kuvvet (MMF) veya amper-tur sayısı, uygulanan aynı MMF'yi deneyen tüm şubeler için olan MMF'ye eşittir.

Yanlış Notasyon Açıklaması:

Toplam MMF, bireysel yolların toplamı değildir (sık yapılan bir yanlış anlama). Bunun yerine, paralel manyetik yollar aynı uygulanan MMF'yi paylaştığından, doğru ilişki budur:

Toplam MMF = BA yoluna MMF = ADCB yoluna MMF = AFEB yoluna MMF

Burada φ₁, Φ₂, φ₃ akımlar ve S_1, S₂, S₃ ise sırasıyla paralel yollar BA, ADCB ve AFEB'nin dirençleridir.
