Direnç Ölçümü İçin DC Potansiyometre Yöntemi
DC potansiyometre yöntemi, bilinmeyen düşük değerli dirençleri standart bir dirençle karşılaştırarak ölçmek için kullanılır. Bu, hem bilinen (standart) hem de bilinmeyen dirençlerdeki gerilim düşüşlerini ölçerek ve ardından karşılaştırma yoluyla bilinmeyen direnci belirlemeyi içerir.

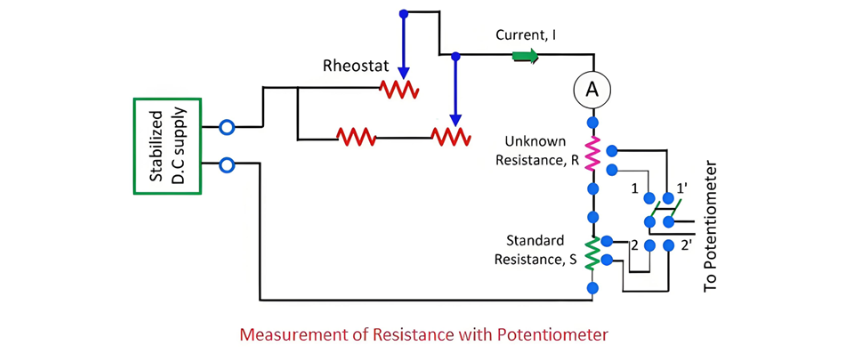

Bunu anlamak için devre şemasını göz önünde bulundurun:
R, ölçülecek bilinmeyen dirençtir.
S, R ile karşılaştırılan standart dirençtir.
Devredeki akımın büyüklüğünü kontrol etmek için bir reostat kullanılır.
Devreye çift kutuplu çift atışlı (DPDT) bir anahtar dahil edilmiştir. Anahtar 1 pozisyonuna getirildiğinde, bilinmeyen direnç devreye bağlanır; 2 pozisyonuna getirildiğinde ise standart direnç bağlanır.
Anahtar 1 pozisyonunda olduğunda, bilinmeyen direnç üzerindeki gerilim düşüşünün Vᵣ olduğunu varsayalım.
ve 2 pozisyonda olduğunda, direnç üzerindeki gerilim düşüşü Vs olur
(1) ve (2) denklemlerini eşitlersek
Bilinmeyen direnç değeri, standart direnç değerine bağlıdır.
Ayrıca, ölçüm sırasında akım büyüklüğünün tutarlılığına da bağlıdır. Devre, her iki direnç üzerindeki gerilim düşüşlerini ölçerken akım değişmediği sürece doğru sonuçlar verir. Akımı izlemek için devreye bir ampermetre dahil edilmiştir. Her iki direnç üzerindeki gerilim düşüşünün 1 volt olması için akım ayarlanır.
