Yüksek gerilim anahtarlı depolama odasının uzunluğu 7 metreyi aşarsa, iki kapı sağlanmalıdır, mümkün olduğunca zıt uçlarda yerleştirilmelidir. GG-1A tipi anahtarlama ekipmanı için erişim kapısı 1,5 metre genişliğinde ve 2,5–2,8 metre yüksek olmalıdır.

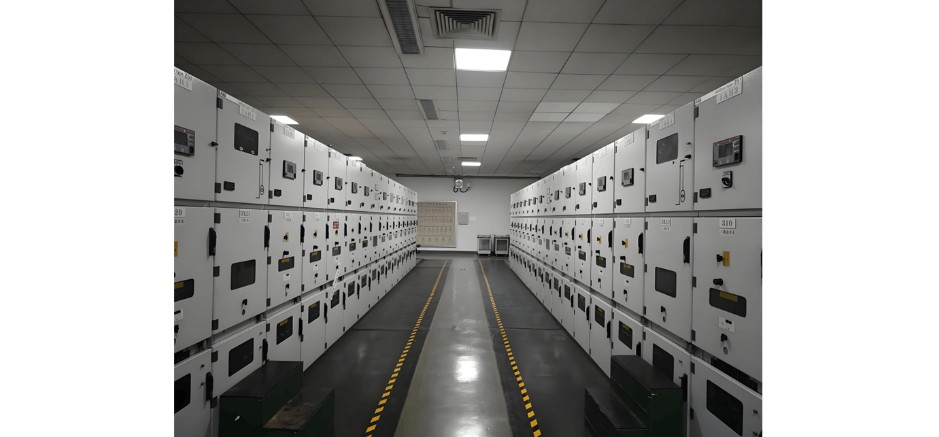

Düzgün anahtarlama ekipmanlarının önündeki operasyon yolları için önerilen boyutlar: tek sıra düzeninde 2 metre, çift sıra düzeninde 2,5 metre, panellerin önünden ölçülür. Birçok anahtarlama birimi kurulduğunda, yol genişliği uygun şekilde artırılabilir.
Genel olarak, yüksek gerilim anahtarlı depolama odalarında sadece yüksek gerilim anahtarlama ekipmanları kurulur. Ancak, dolap sayısı az (örneğin, dört veya daha az) olduğunda, düşük gerilim dağıtım paneli ile aynı odada yerleştirilebilir, ancak birbirine dönük olmamalıdır. Tek sıra düzenlerde, yüksek gerilim anahtarlama ekipmanları ile düşük gerilim paneli arasındaki açık mesafe en az 2 metre olmalıdır.
Havada çıkan hatlar için, dış hat borusundan zemine kadar olan minimum yükseklik 4 metre olmalı ve hat asma noktası zeminin en az 4,5 metre üstünde olmalıdır. Yüksek gerilim anahtarlı depolama odasının yüksekliği, iç ve dış zemin arasındaki yükseklik farkına ve yukarıdaki gereksinimlere dayanarak belirlenmelidir, tipik açık yükseklik 4,2–4,5 metredir.
Odanın içindeki kablo hendekleri geçici draj için eğim ve su toplama çukuru olmalıdır. Hendek kapakları, tercihen çizgili çelik plaktan yapılmalıdır. Komşu anahtarlama ekipmanlarının altındaki inceleme çukurları, tuğla duvarlarla ayrılmalıdır.
Birincil (kritik) yükler için dağıtım ekipmanları, ana hat bölünme noktalarında ateş dirençli bariyerler veya kapı açıklığı bulunan bölme duvarları kurulmalıdır.

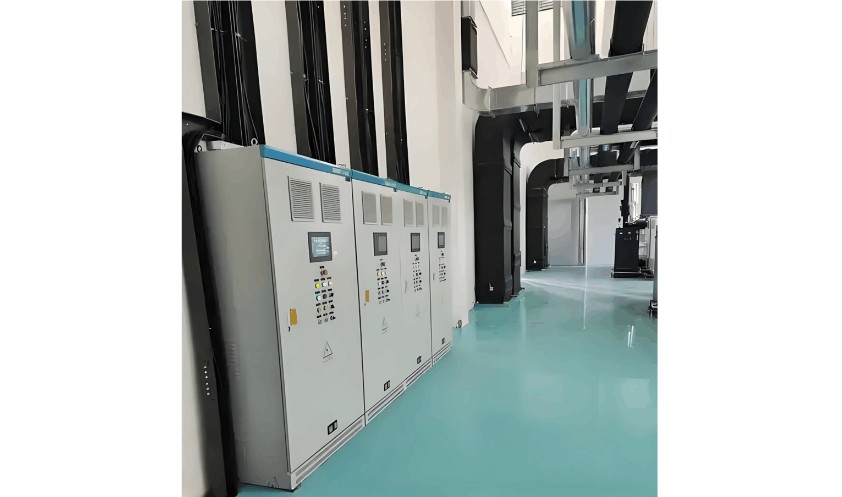

Düşük gerilim anahtar panelleri genellikle duvara karşı kurulmaz; arka boşluk duvardan yaklaşık 1 metre olmalıdır. Geçitler varsa, her iki ucu koruyucu panellerle donatılmalıdır. Anahtar panelleri üç veya daha az olduğunda, duvara karşı tek taraflı bakım kabul edilebilir.
Düşük gerilim anahtarlı depolama odası aynı zamanda nöbetçi odası olarak hizmet veriyorsa, anahtar panosunun önünden duvara kadar olan mesafe tercihen 3 metreden az olmamalıdır.
Düşük gerilim anahtarlı depolama odasının uzunluğu 8 metreyi aşarsa, iki kapı sağlanmalıdır, mümkün olduğunca zıt uçlarda yerleştirilmelidir. Sadece bir kapı kurulduysa, yüksek gerilim anahtarlı depolama odasına doğrudan açılmamalıdır.
Düşük gerilim anahtarlı depolama odasının uzunluğu 6 metreyi aşarsa, panellerin arkasında aynı oda veya başka bir odaya giden iki çıkış olmalıdır. İki çıkış arasındaki mesafe 15 metreyi aşarsa, ek çıkışlar eklenmelidir.
Aynı düşük gerilim odasından birincil (kritik) yükler için dağıtım ekipmanları, ana hat bölünme noktalarında ateş dirençli bariyerler veya bölme duvarları kurulmalıdır. Birincil yükleri sağlayan kablolar aynı kablo hendekinden geçmemelidir.
Düşük gerilim anahtarlı depolama odasının yüksekliği, transformatör odasının yüksekliğiyle koordineli olmalı ve genel olarak aşağıdaki yönergeleri takip etmelidir:
