GIS içindeki HV vakum kesicisi

VCB'de Büyük Tank Kaplaması İçin Gereksinimler

1. Vakum kırıcılar, SF6 dışında izolasyon ortamlarının kullanılmasına izin verir. Kurutulmuş hava, azot veya CO2 gibi izolasyon gazları seçildiğinde, aynı basınçta SF6'ya kıyasla izolasyon performansı daha düşük olacaktır.

2. Tank'a kaynaklı sapma kapasitansları, vakum kesici (VI) içindeki gerilim dağılımını olumsuz etkiler. Bu, daha büyük, daha yüksek nominal gerilime sahip bir VI'nin gerekliliğini ortaya çıkarabilir.

GIS'de VCB Uygulamada Dikkat Edilecek Noktalar

• VI'den (öncelikle ekran) vesele'ye kaynaklı sapma kapasitansları, homojen olmayan bir gerilim dağılımına neden olur.

• Toprağa olan mesafenin azalması, vakum kesicide daha yüksek elektrik alan gerginliğine yol açar.

• Havlular, yüksek basınçlı gaz karşı çalışmak zorunda kalır, bu da havluların mekanik stresini artırır ve sürme enerjisini artırır.

• Kapsülleme nedeniyle, VCB için dışarıya ısı transferi daha belirgindir, bu da bakır sap çaplarının artmasına neden olur.

• VI'nin uzunluğu, bir SF6 kesicinin uzunluğundan daha kısa olabilir.

• VCB'nin izolasyon gazı bağımsız olarak seçilebilir.

• GIS kaplamaları (döküm alüminyum hariç), dışarıya X-ışın etkilerini azaltacaktır.

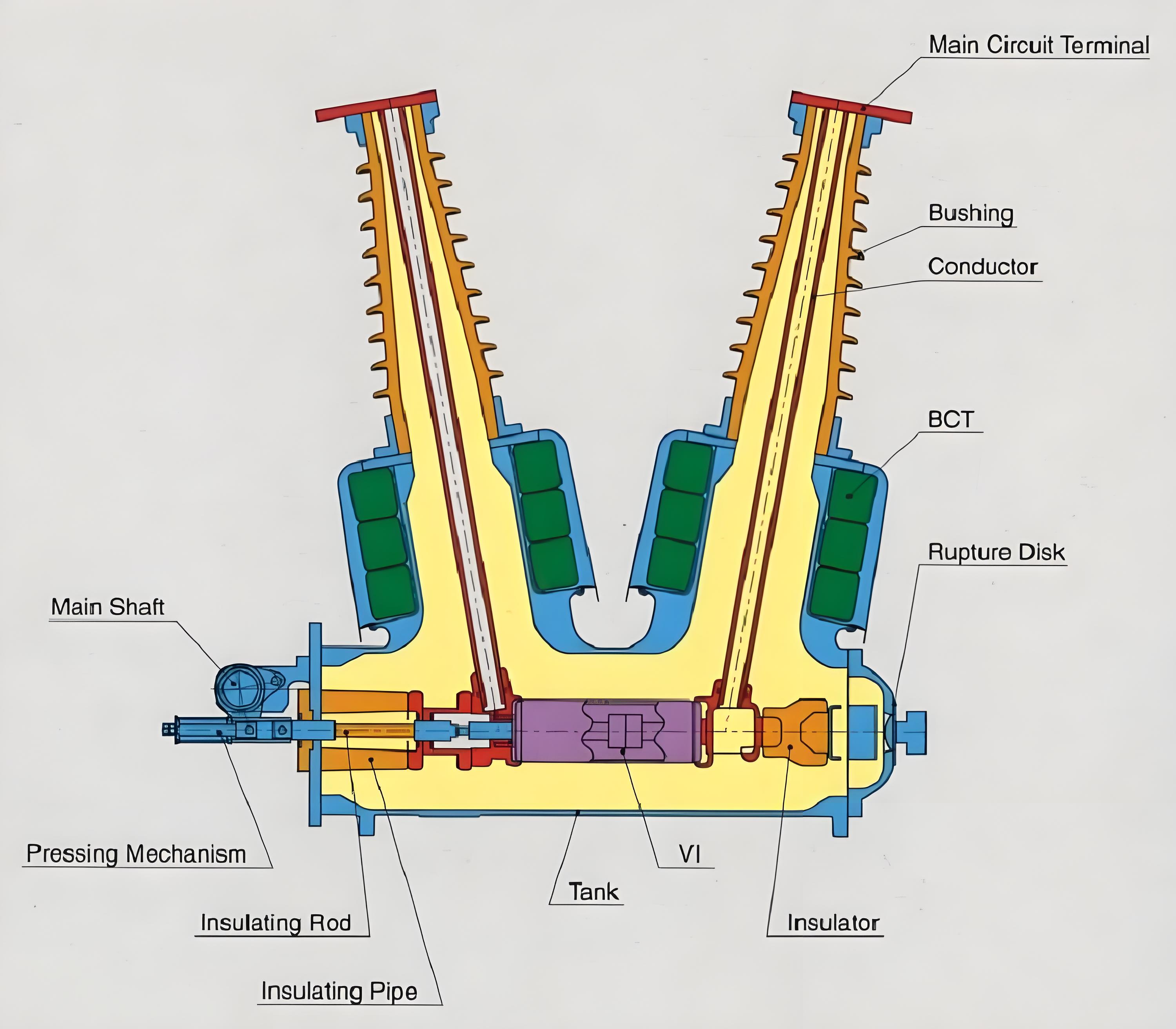

Fotoğraf, gazlı ölü tank tipi yüksek gerilimli devre kesicisini (HVCB) göstermektedir.
