Kabul Metodu
Tüm kabul edilecek noktaları, en az 600 mm toprak altına gömülmüş pas geçirmez yumuşak çelik çubuklar kullanarak kabul ağına bağlarız. Bu çubuklar bir kablo hendek, yol, yeraltı boru hattı veya ray hatı üzerinden geçerse, engelden en az 300 mm aşağıda olmalıdır.
Toprak altındaki kabul ağını bağlamak için MS çubukları, toprak üstündeki ise MS düz çubukları kullanırız. Farklı kabul noktaları ile kabul ağı arasındaki bağlantıya "riser" denir. Toprak üstünde riser için MS düz çubukları, toprak altında ise çubukları kullanırız ve ana kabul ağı iletkenleriyle uyum sağlarız.
Tüm çelik yapılar, en az iki riser ile kabul ağına bağlanmalıdır. Bir riser, x yönünden kabul ağı çubuğundan, diğer riser ise y yönünden gelmelidir.
Tüm ekipmanların kabul noktalarını aynı şekilde bağlarız.
Tüm yalıtım mekanizma kutularını bireysel yardımcı kabul matı ile bağlarız ve her yardımcı kabul matını ana kabul ağına bağlarız. Her yardımcı kabul matını sadece 300 mm toprak altına yerleştiririz.
Tüm riser düz çubukları, ekipmanların kabul padlarına somun milyonlarla bağlarız ve bu somunlu bağlantıları koroziyona karşı boya ile boyarız. Bu kabul noktası, ekipmanın gerektiğinde değiştirilmesi kolaylığı olması için kaynaklanmamalıdır.
Kabul matından gelen uzantılar, kabul ağına kaynaklanmalıdır. Toprak üstündeki düz çubuklar da toprak altındaki çubuk iletkenlerine kaynaklanmalıdır. Kaynaklanan noktalar kırmızı kurşun ve asfalt ile boyanmalıdır.

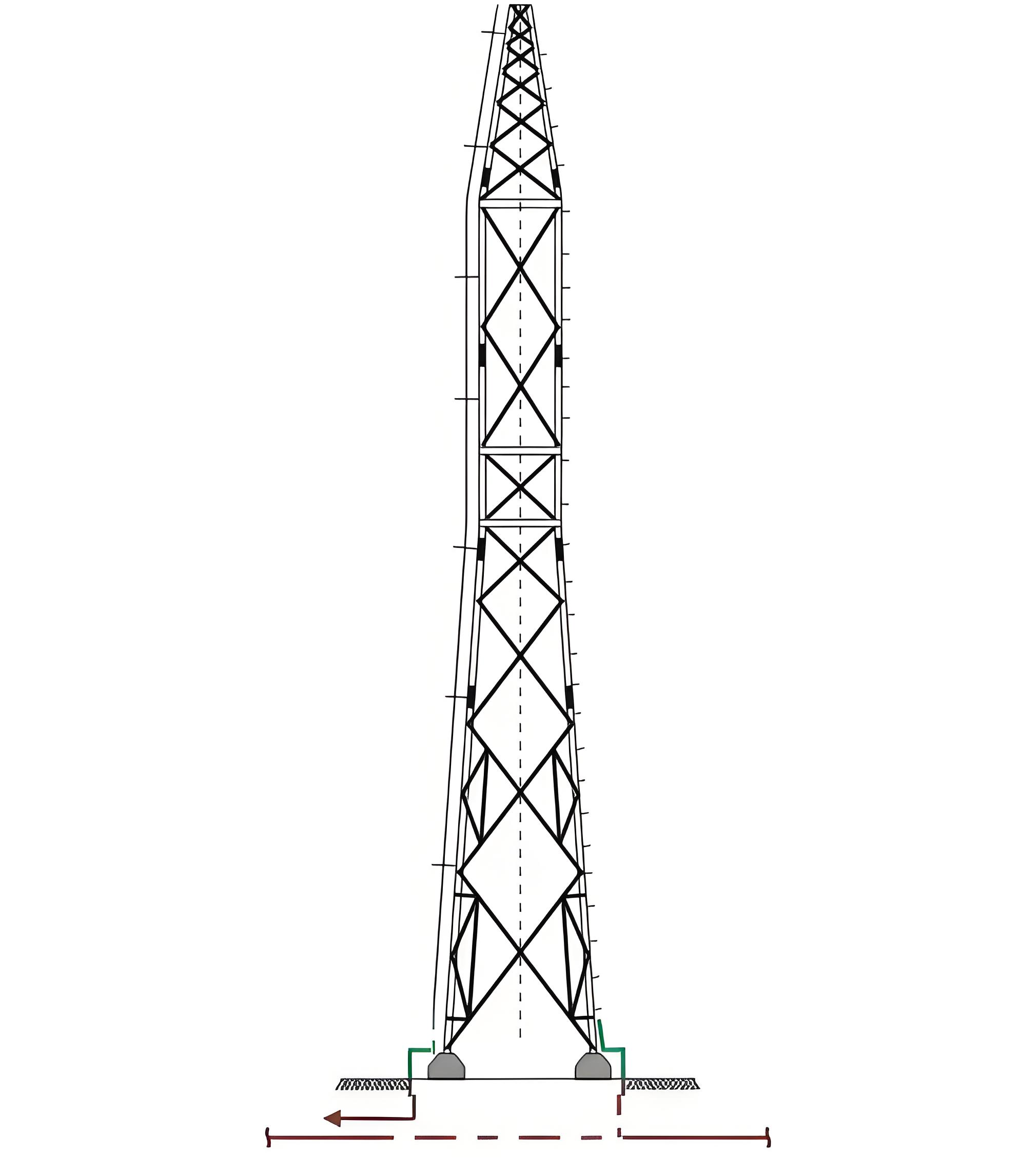

Kule Kafesinin Kabulu
Koruma kabloları, kule yapısının bir bacağı boyunca iner. Kule yapısının bir bacağı boyunca inen koruma kablolarına "downcomer" denir. Downcomer, yapı bacak üyelerine her 2 metre aralıklarla sabitlenir. Bu downcomer, bir boru kabul elemanından doğrudan gelen bir kabul kablıyla bağlantılıdır. Aynı yapının köşegen olarak karşılıklı bacağı, bir riser aracılığıyla ana kabul ağına doğrudan bağlanmalıdır.

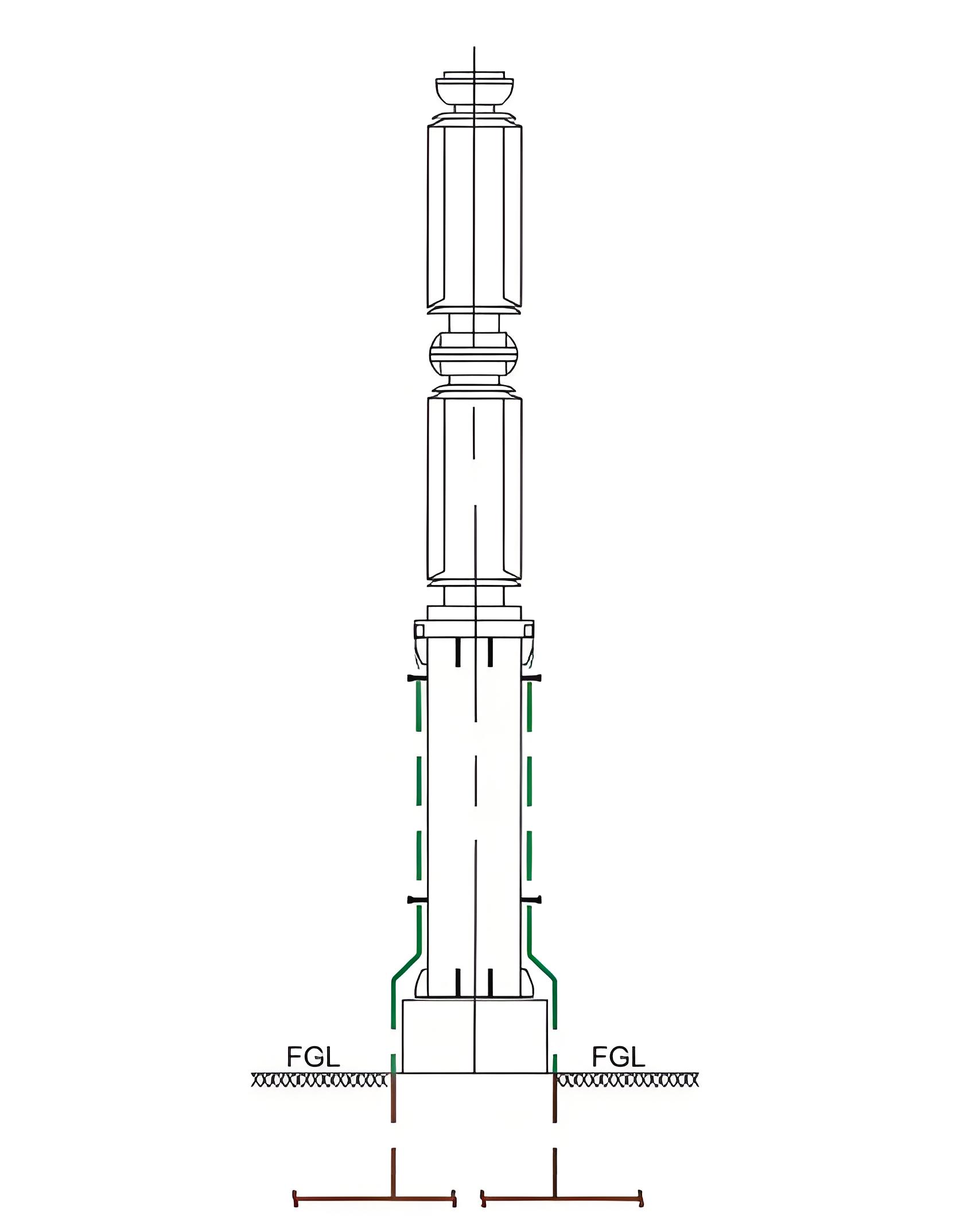

Otobüs Posta yalıtıcısının Kabulu
Her otobüs posta yalıtıcısı (BPI) ya da BPI, iki riser aracılığıyla ana kabul ağına bağlanır. 50 mm × 10 mm ms düz çubuk, BPI destek yapısından BPI'nin iki kabul noktasından birini takip ederek aşağı iner. BPI tabanından gelen bu ms düz çubuklar, ana kabul ağındaki x ve y iletkenlerinden gelen riserlere bağlanır.
Akım Dönüştürücünün Kabulu
Bir 50 mm × 10 mm ms düz çubuk, akım dönüştürücü destek yapısının bir bacağı boyunca CT'nin metalik tabanından aşağı iner. Bu, bir riser aracılığıyla ana kabul ağına bağlanır. Yapıya ait köşegen olarak karşılıklı dikey bacak üyeleri, başka bir riser aracılığıyla ana kabul ağına bağlanır. Eğer ilk riser, zemin ağındaki x iletkeninden geliyorsa, ikinci riser y yönündeki çubuk iletkeninden gelmelidir.
CT bağlantı kutusu, 50 mm × 10 mm ms düz çubuklar aracılığıyla ana kabul ağına iki noktadan bağlanmalıdır.
Anahtarın Kabulu
Her bir anahtar polosunun destek yapısı, poloların metalik tabanlarıyla birlikte, bir tanesi mümkün olduğunca x, diğer tanesi y yönünden gelen iki riser aracılığıyla ana kabul ağına bağlanır. Poloların yapıları, 50 mm × 8 mm ms düz çubuklarla birbirine bağlanır. Her bir polonun mekanizma kutusu, 50 mm × 10 mm ms düz çubuk aracılığıyla ana kabul ağına bağlanır.

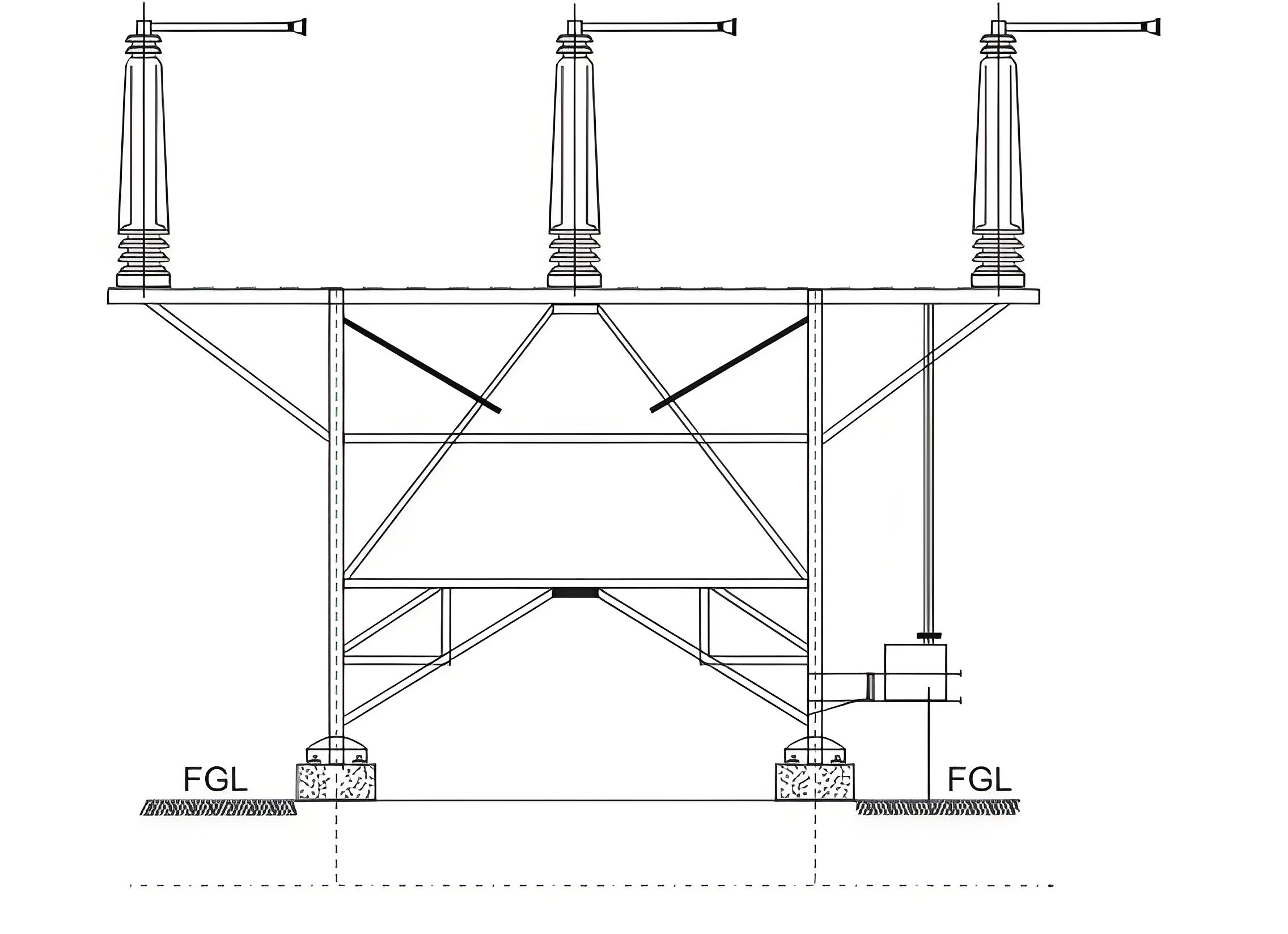

Yalıtıcının Kabulu
Yalıtıcının her bir polosunun tabanı, 50 mm × 10 mm ms düz çubuk yardımıyla birleştirilmelidir. Bu ms düz çubuk, iki riser aracılığıyla ana kabul ağına bağlanacaktır, bunlardan biri mümkün olduğunca x, diğeri y yönünden gelen toprak matı iletkenlerden gelecektir. Yalıtıcının mekanizma kutusu, yardımcı kabul matına bağlanmalı ve yardımcı kabul matı, ana kabul ağına iki farklı noktadan bağlanmalıdır.
Yıldırım Yakalayıcılarının Kabulu
Yıldırım yakalayıcılarının tabanı, bir riser aracılığıyla ana kabul ağına bağlanmalıdır ve yıldırım yakalayıcılarının yapısı, başka bir riser aracılığıyla ana kabul ağına bağlanmalıdır. Yıldırım yakalayıcılarında, yıldırım sayacı aracılığıyla tedavi edilmiş bir toprak çukura bağlanan bir ekstra kabul bağlantısı sağlanır. Bu toprak çukur test bağlantısı içerebilir.
Kapasitif Gerilim Dönüştürücünün Kabulu
CVT'nin ya da kapasitif gerilim dönüştürücünün tabanı, bir riser aracılığıyla ana kabul ağına bağlanır. CVT tabanındaki özel kabul noktası, 50 mm × 8 mm ms düz çubuk ile boru kabul elemanına bağlanır. Destek yapının alt kısmı, bir riser aracılığıyla ana kabul ağına bağlanır. CVT bağlantı kutusunun iki karşı kabul noktası da ana kabul ağına bağlanmalıdır.
Kablo Sigortası Sisteminin Kabulu
Bir kablo sigortası sisteminin destek yapısı, iki riser aracılığıyla ana kabul ağına bağlanmalıdır. 50 mm × 10 mm ms düz çubuk boyutundaki kabul şeridi, destek yapının tepesinden aşağı inmelidir.

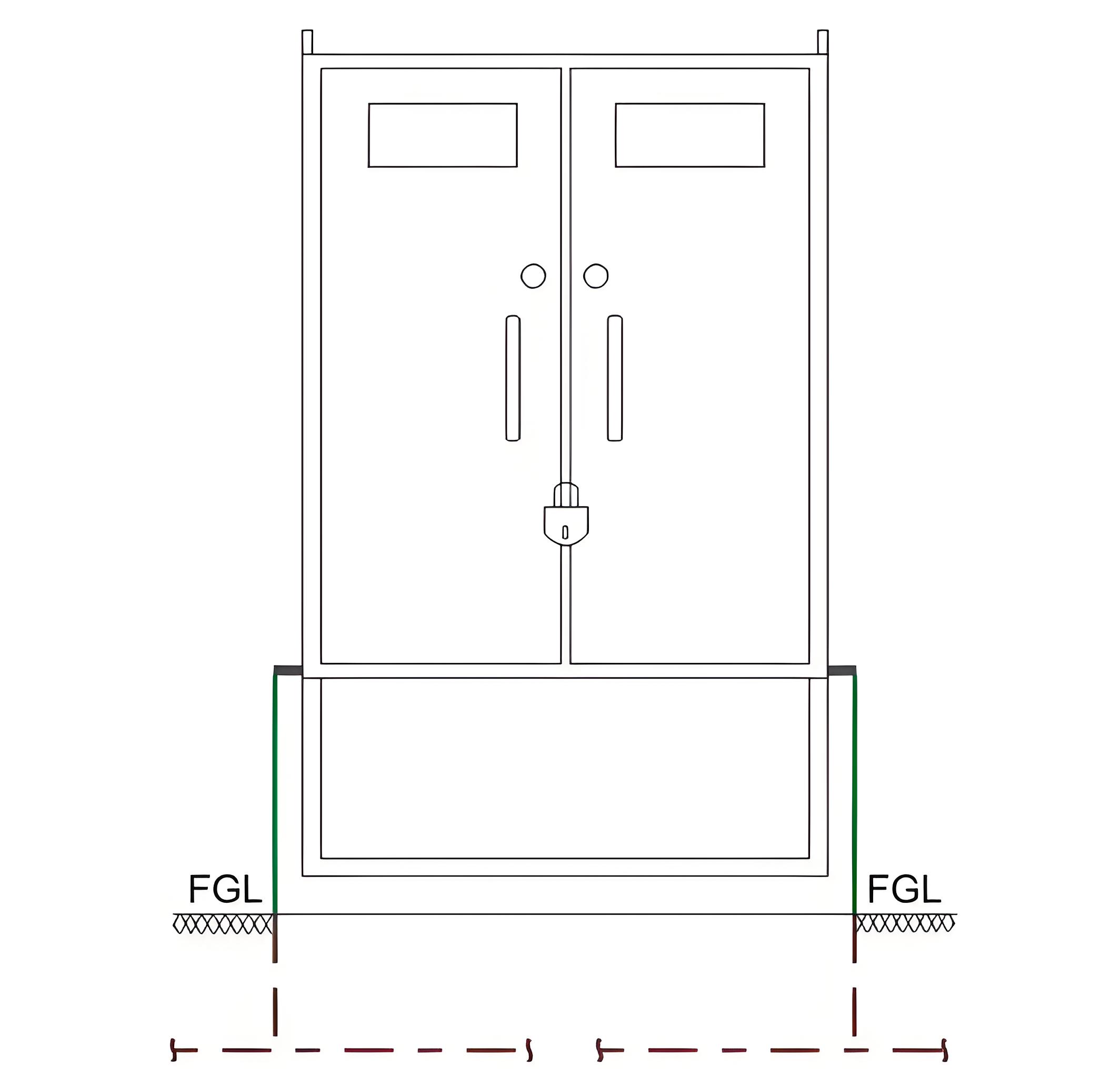

Bay Marshalling Kioskinin Kabulu
Bay marshalling kioskinin iki karşılıklı tarafında iki korunan bağlantı noktası sağlanmıştır. Bu iki nokta, iki riser aracılığıyla ana kabul ağına bağlanmalıdır. Bu bağlantılar, marshalling kiosku veya kutunun alt kısmında sağlanır.
Kabul Dönüştürücünün Kabulu
Kabul dönüştürücünün tabanı, iki riser aracılığıyla ana kabul ağına bağlanmalıdır. Kabul dönüştürücünün nötr noktası, bir test bağlantısı ile boru kabul elemanına bağlanmalıdır. Nötr-to-toprak bağlantısı, toprak hatası koruma amacıyla nötr akım dönüştürücüsü üzerinden gitmelidir.
