Büs çubuklarında bir arıza oluştuğunda, tüm elektrik beslemesi kesilir ve tüm sorunsuz besleme hatları bağlantısından ayrılır. Büs çubuğu arızalarının çoğu tek fazlı olup genellikle geçicidir. Büs bölgesi arızaları, destek yalıtıcıların başarısız olması, devre kırıcılarının hatalı çalışması veya büs çubuklarına rastgele düşen yabancı nesneler gibi çeşitli faktörler nedeniyle oluşabilir. Bir büs arızasını temizlemek için hatalı bölüme bağlı tüm devrelerin açılması gerekir.
En yaygın kullanılan büs bölge koruma şemaları şunlardır:

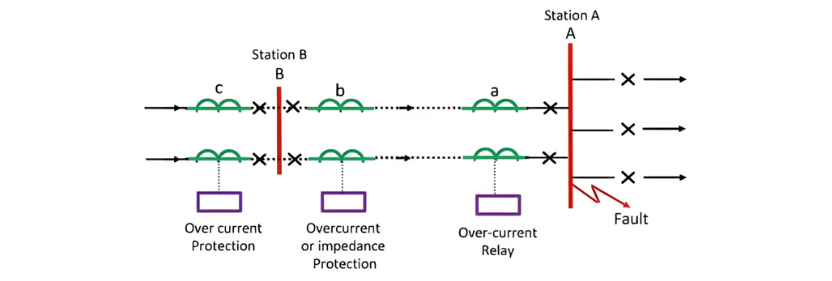

Yedek koruma, büs çubuklarını arızalardan korumak için basit bir yaklaşımdır. Büs çubuğundaki arızalar genellikle besleme sisteminde ortaya çıkar, bu nedenle besleme sistemi için yedek korumanın önemlidir. Aşağıdaki diyagram, büs çubuğu koruması için temel bir kurulumu göstermektedir. Burada, A büsü B büsünün mesafe koruma mekanizması tarafından korunmaktadır. A büsünde bir arıza olduğunda, B büsündeki koruma cihazı 0.4 saniye içinde çalışır.
Büs çubuklarında bir arıza oluştuğunda, tüm elektrik beslemesi kesilir ve tüm sorunsuz besleme hatları bağlantısından ayrılır. Büs çubuğu arızalarının çoğu tek fazlı olup genellikle geçicidir. Büs bölgesi arızaları, destek yalıtıcıların başarısız olması, devre kırıcılarının hatalı çalışması veya büs çubuklarına rastgele düşen yabancı nesneler gibi çeşitli faktörler nedeniyle oluşabilir. Bir büs arızasını temizlemek için hatalı bölüme bağlı tüm devrelerin açılması gerekir.
En yaygın kullanılan büs bölge koruma şemaları şunlardır:
Yedek koruma, büs çubuklarını arızalardan korumak için basit bir yaklaşımdır. Büs çubuğundaki arızalar genellikle besleme sisteminde ortaya çıkar, bu nedenle besleme sistemi için yedek korumanın önemlidir. Aşağıdaki diyagram, büs çubuğu koruması için temel bir kurulumu göstermektedir. Burada, A büsü B büsünün mesafe koruma mekanizması tarafından korunmaktadır. A büsünde bir arıza olduğunda, B büsündeki koruma cihazı 0.4 saniye içinde çalışır.
Devri Akım Koruması ve Gerilim Diferansiyel Koruma Rölesi
Devri Akım Koruması

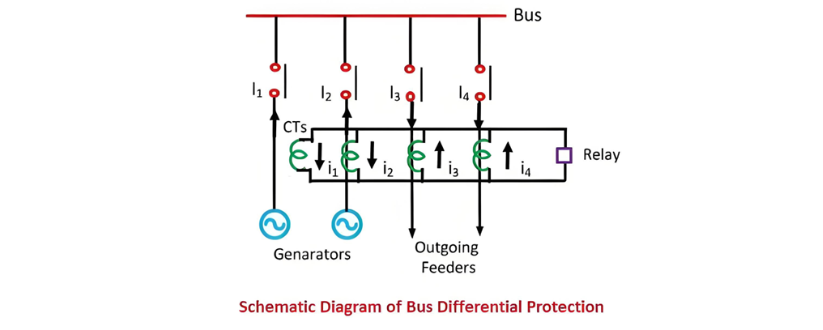

Devri akım koruma şemasında, akım transformatörlerinin (AT) toplam akımı rölenin çalışma bobininden geçer. Akım röle bobinlerinden geçtiğinde, AT'lerin ikincil taraflarında kısa devre akımının varlığını gösterir. Bu nedenle, röle devre kırıcılarına sinyal gönderir, onları harekete geçirerek hatalı bölümü elektrik sisteminden izole eder.
Ancak, bu koruma şemasının önemli bir dezavantajı, demir çekirdekli akım transformatörleri dış arızalar sırasında rölenin yanlış çalışmasına neden olabilmesidir. Demir çekirdekli AT'lerin manyetik özellikleri, anormal koşullarda eşit olmayan akım dönüştürme oranlarına yol açabilir, bu da rölenin yanlış çalışmasına neden olur.

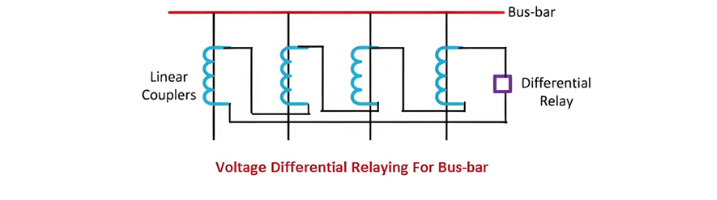

Gerilim diferansiyel koruma rölesi şeması, demir çekirdekli AT'lere kıyasla daha iyi doğrusallık sağlayan çekirdeksiz AT'leri kullanır. Doğrusal kupleler, bu AT'lerin ikincil taraflarındaki sarım sayısını artırarak, koruma sisteminin hassasiyetini ve doğruluğunu artırmaktadır.
Bu kurulumda, ikincil röleler pilot kablolar aracılığıyla seri olarak bağlanmıştır. Ayrıca, röle bobini de ilgili devrenin ikinci terminali ile seri olarak bağlanmıştır. Bu yapılandırma, elektriksel miktarların daha hassas bir şekilde karşılaştırılmasını sağlar, koruma sisteminin iç arızaları doğru bir şekilde tespit etmesine ve geleneksel demir çekirdekli AT tabanlı şemalarda yanlış işlemlere neden olan etkilere karşı bağışıklık sağlamasına olanak tanır.
Arızasız bir elektrik sisteminde veya dış bir arıza olduğunda, akım transformatörlerinin (AT) ikincil akımlarının cebirsel toplamı sıfıra eşittir. Bu dengeli durum, sistemin sağlıklı bileşenlerinden geçen normal akımın, AT'lerin akım dağılımını doğru bir şekilde yansıttığından kaynaklanır. Ancak, korunan bölgede bir iç arıza geliştiğinde, normal akım akışı bozulur. Arıza akımı, diferansiyel röleyi geçerek, önceki dengeli akım durumunu bozar.
Bu anormal akım akışını tespit ettikten sonra, diferansiyel röle aktive olur. İlgili devre kırıcılarına hızlı bir şekilde komut göndererek, onları harekete geçirir ve hatalı bölümü sistemden izole eder. Diferansiyel koruma mekanizması, bu hızlı tepki ile ekipmanlara daha fazla zarar verilmesini önler ve genel elektrik sisteminin istikrarını sağlar. Bu hızlı yanıt, kapalı kalma süresini ve potansiyel tehlikeleri minimize ederek, güç ağının bütünlüğünü korur.
