Boost İstasyonlarında Yerleştirme Dönüştürücülerinin Seçimi Hakkında Kısa Bir Tartışma

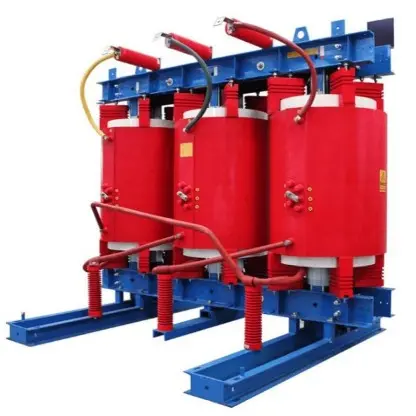

Yerleştirme dönüştürücüsü, genellikle "yerleştirme dönüştürücüsü" olarak adlandırılır, normal ağ işletimi sırasında boş yük altında çalışırken kısa devre hataları sırasında aşırı yük altında çalışır. Doldurma ortamına göre, yaygın türleri yağlı ve kuru tip olmak üzere ayrılabilir; faz sayısına göre ise üç fazlı ve tek fazlı yerleştirme dönüştürücülere ayrılabilir. Yerleştirme dönüştürücüsü, yerleştirici dirençlerin bağlanabileceği bir nötr nokta oluşturur. Sistemde bir yer hatası olduğunda, pozitif-dizil ve negatif-dizil akımlara yüksek impedans, sıfır-dizil akıma düşük impedans gösterir, bu da yerleştirmeye dayalı korumanın güvenilir çalışmasını sağlar. Yerleştirme dönüştürücülerinin doğru ve uygun seçilmesi, kısa devrelerde arkın söndürülmesi, elektromanyetik rezonans aşırı geriliminin ortadan kaldırılması ve elektrik ağındaki güvenli ve istikrarlı işletim için büyük önem taşır.
Yerleştirme dönüştürücülerinin seçimi, aşağıdaki teknik koşulları kapsamlı olarak değerlendirmelidir: tip, kapasite, frekans, akım ve voltaj, yalıtım seviyesi, sıcaklık artış katsayısı ve aşırı yük yeteneği. Çevresel koşullar için, özellikle çevresel sıcaklık, rakım, sıcaklık farkı, kirlilik seviyesi, deprem yoğunluğu, rüzgar hızı, nem gibi faktörlere dikkat edilmelidir.
Sistem nötr noktasının çıkarılabildiği durumlarda, tek fazlı yerleştirme dönüştürücüsü tercih edilmelidir; çıkarılamadığı durumlarda, üç fazlı yerleştirme dönüştürücüsü kullanılmalıdır.
Yerleştirme dönüştürücüsü kapasitesinin seçimi
Yerleştirme dönüştürücüsü kapasitesinin seçimi, genellikle yerleştirme dönüştürücüsünün türü, nötr noktaya bağlı olan ekipmanların özellikleri ve ikinci tarafında yük olup olmadığı göz önünde bulundurulur. Genellikle, nötr noktaya bağlı ekipmanların kapasitesi hesaplanırken yeterli marj zaten dahil edilmiştir, bu nedenle seçim sırasında ek derecelendirme faktörü gerekmez.
Güneş enerjisi istasyonlarında, yerleştirme dönüştürücüsünün ikinci tarafında genellikle bir yük bulunur. Bu nedenle, yazar, ikinci tarafında yük olduğunda yerleştirme dönüştürücüsü kapasitesinin nasıl belirleneceğini kısaca açıklıyor.
Bu koşul altında, yerleştirme dönüştürücüsünün kapasitesi, dönüştürücüye bağlı olan ark söndürme bobininin kapasitesine ve ikinci taraf yük kapasitesine dayanarak belirlenir. Ark söndürme bobininin kapasitesine eşdeğer 2 saatlik nominal süreli bir hesaplamaya göre hesaplanır. Yük kritik olduğunda, kapasite sürekli çalışma süresine dayanarak da belirlenebilir. Ark söndürme bobini reaktif güç (Qx) olarak kabul edilirken, yük aktif güç (Pf) ve reaktif güç (Qf) olarak ayrı ayrı hesaplanır. Hesaplama formülü şöyledir:
Ters sıfır-dizil akım aktif bileşeni temel alınarak yerleştirme koruması kullanıldığında, ark söndürme bobininin birincil veya ikincil tarafına belirli bir direnç değeriyle bir yerleştirmeyi artırmak, yerleştirme korumasının hassaslığını ve doğruluğunu artırır. Bu direnç, işletim sırasında aktif güç tüketir, ancak kullanım süresi kısa ve sonucu olan akım artışı küçüktür; bu nedenle, yerleştirme dönüştürücüsü için ek kapasite artışı gerekmemektedir.
