Pregled sistemov nadzoraSistem nadzora je naprava ali niz naprav, ki upravljajo in regulirajo obnašanje drugih naprav, da bi dosegli želeni rezultat.Linearni sistemiLinearni sistemi nadzora spoštujejo načela homogenosti in aditivnosti, s tem zagotavljajo konzistentne in sorazmerne odgovore.Nelinearni sistemiNelinearni sistemi nadzora ne sledijo linearnim pravilom, kar pogosto vodi do obnašanja, ki se znatno razlikuje glede na različne vhode.Digitalni vs analogniDigitalni sistemi nudijo izboljšan

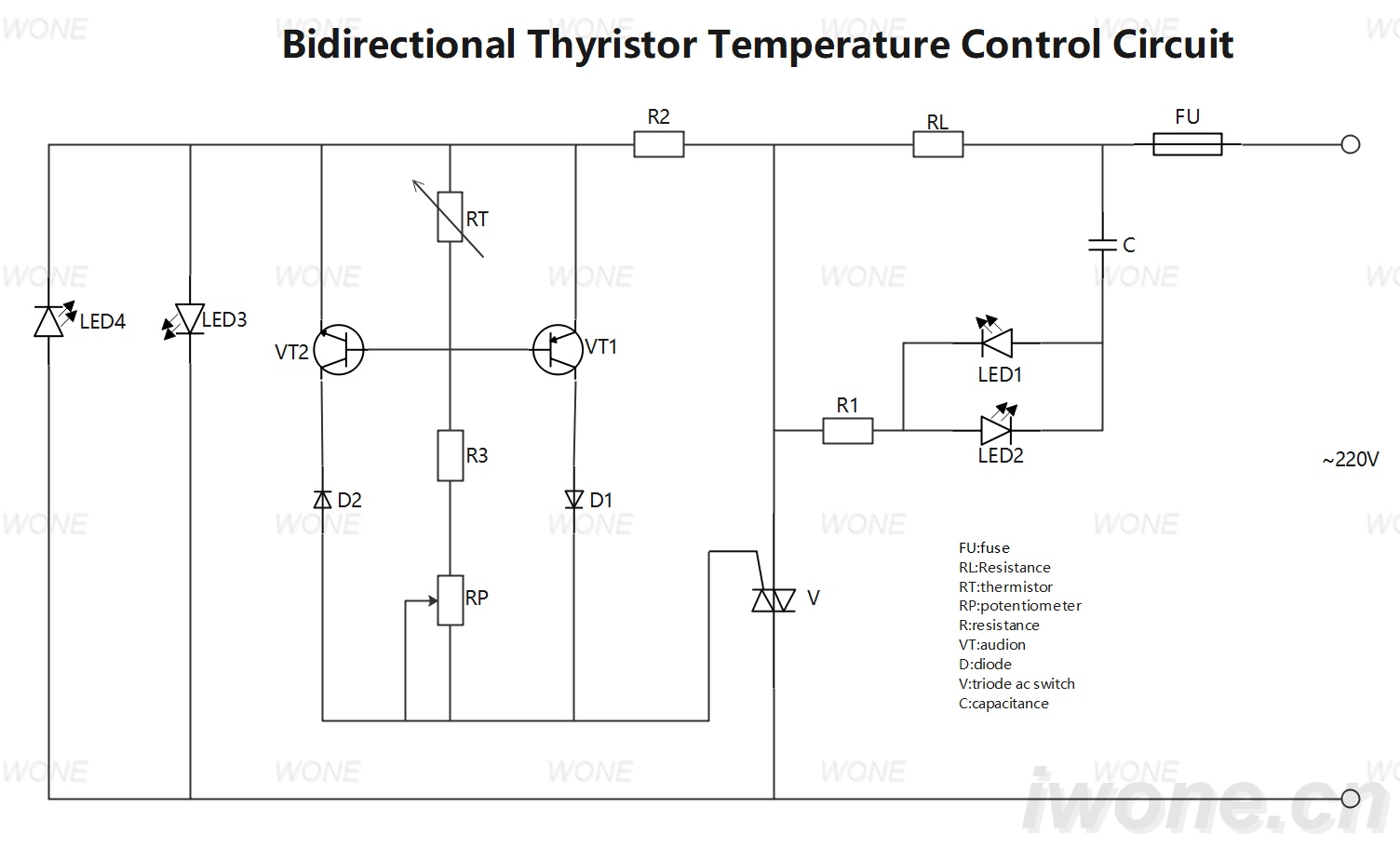

Dvosmeren tiristorji temperaturno nadzorno krog

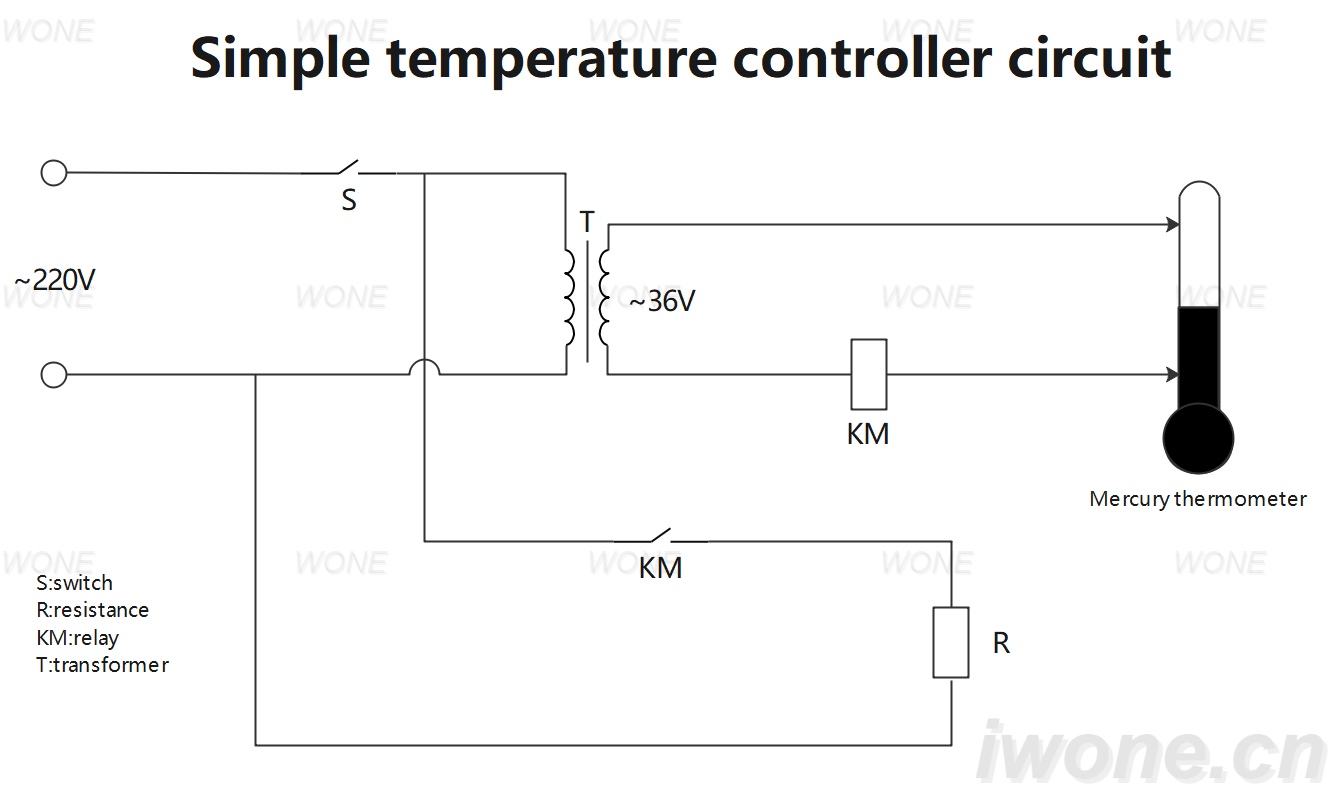

Preprost vezij za regulacijo temperature

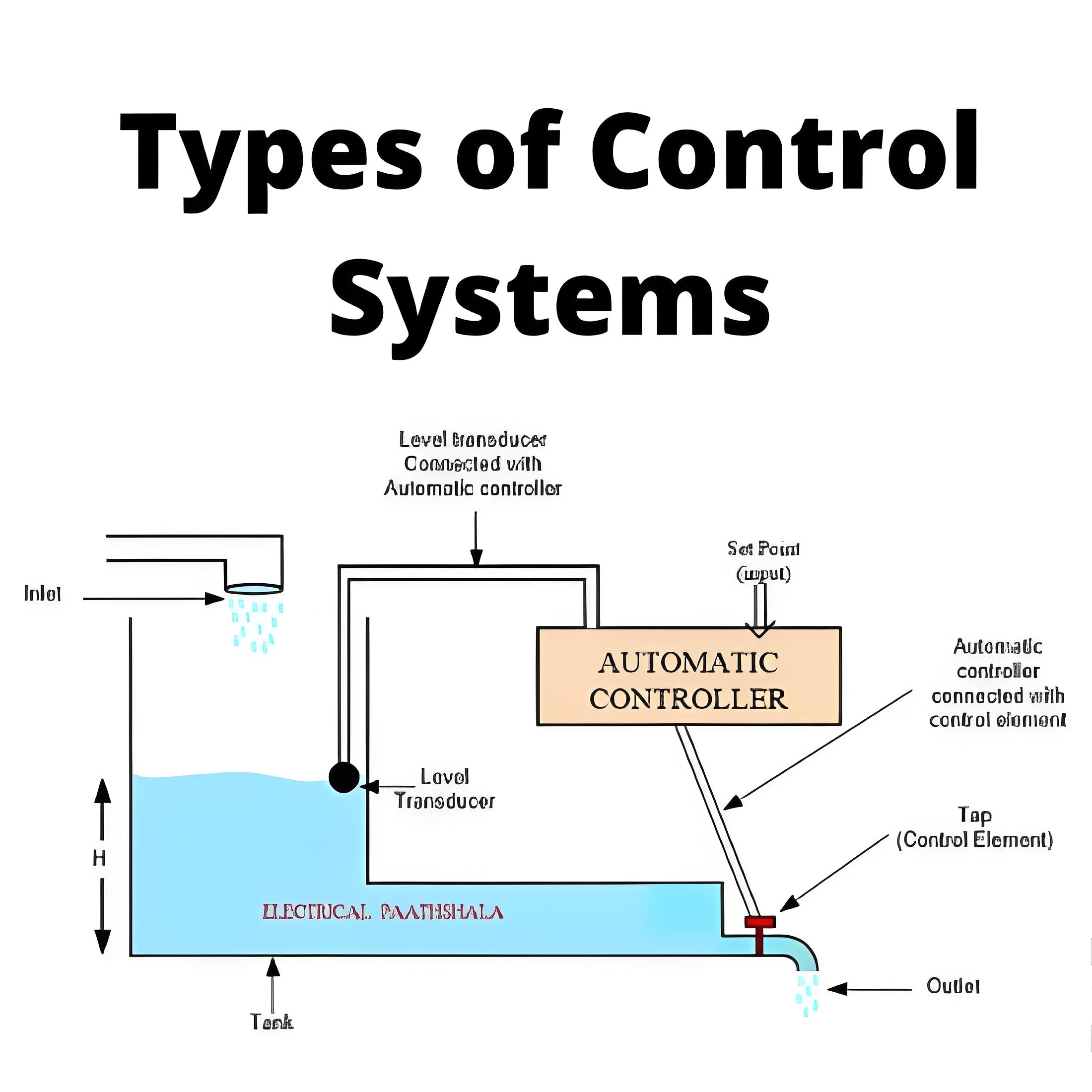

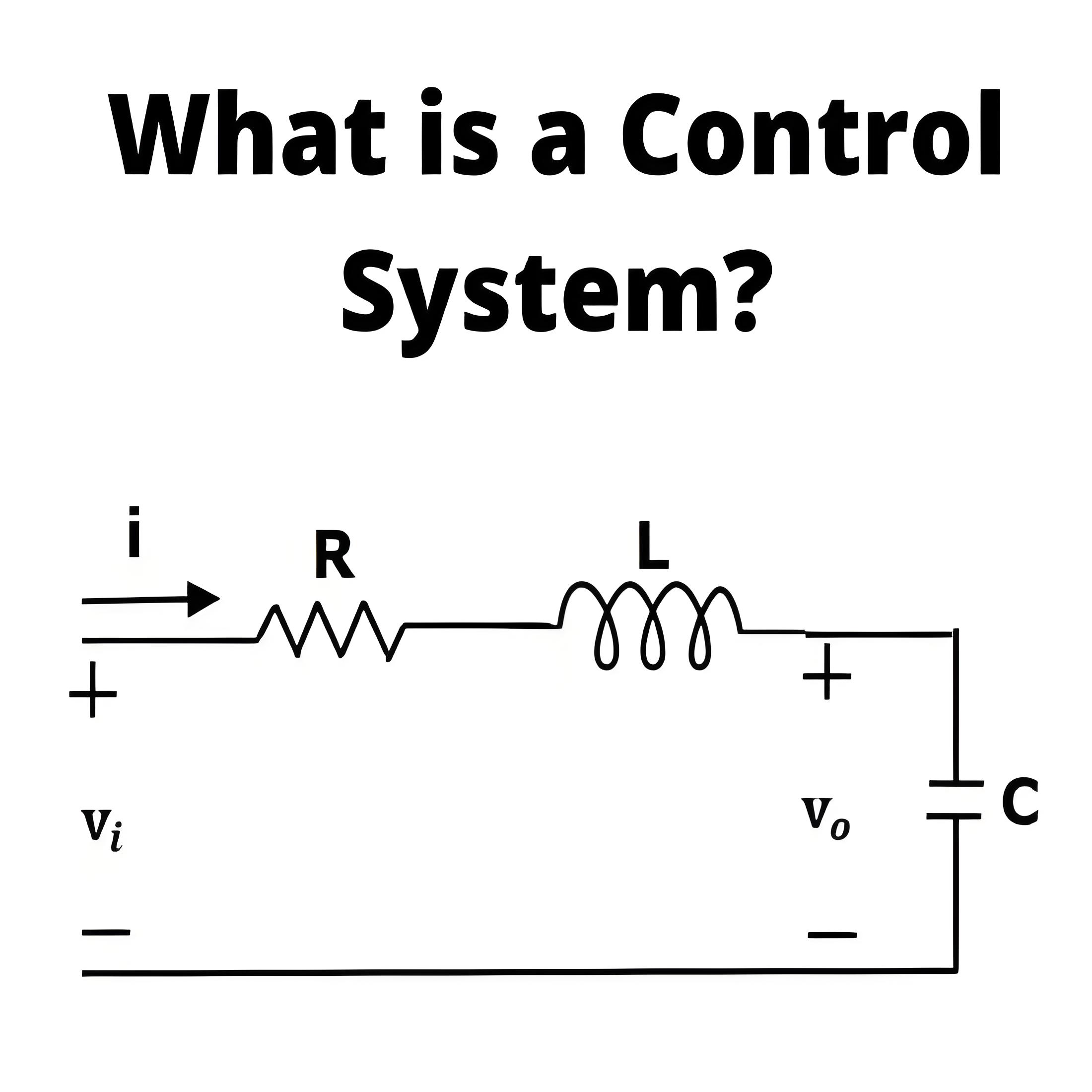

Kaj je sistem nadzora?Definicija sistema nadzoraSistem nadzora je definiran kot sistem naprav, ki upravlja, ukvarja, usmerja ali regulira obnašanje drugih naprav ali sistemov za dosego želenega rezultata. Sistem nadzora to doseže preko zank nadzora, ki so postopek, zasnovan za ohranjanje procesne spremenljivke na želeni referenčni vrednosti.Komponente sistema nadzora Regulator Nadzorovani objekt Izvajalski mehanizem PrenosnikZnačilnosti sistema nadzoraEksplicitni matematični odnosiZahteve sistem

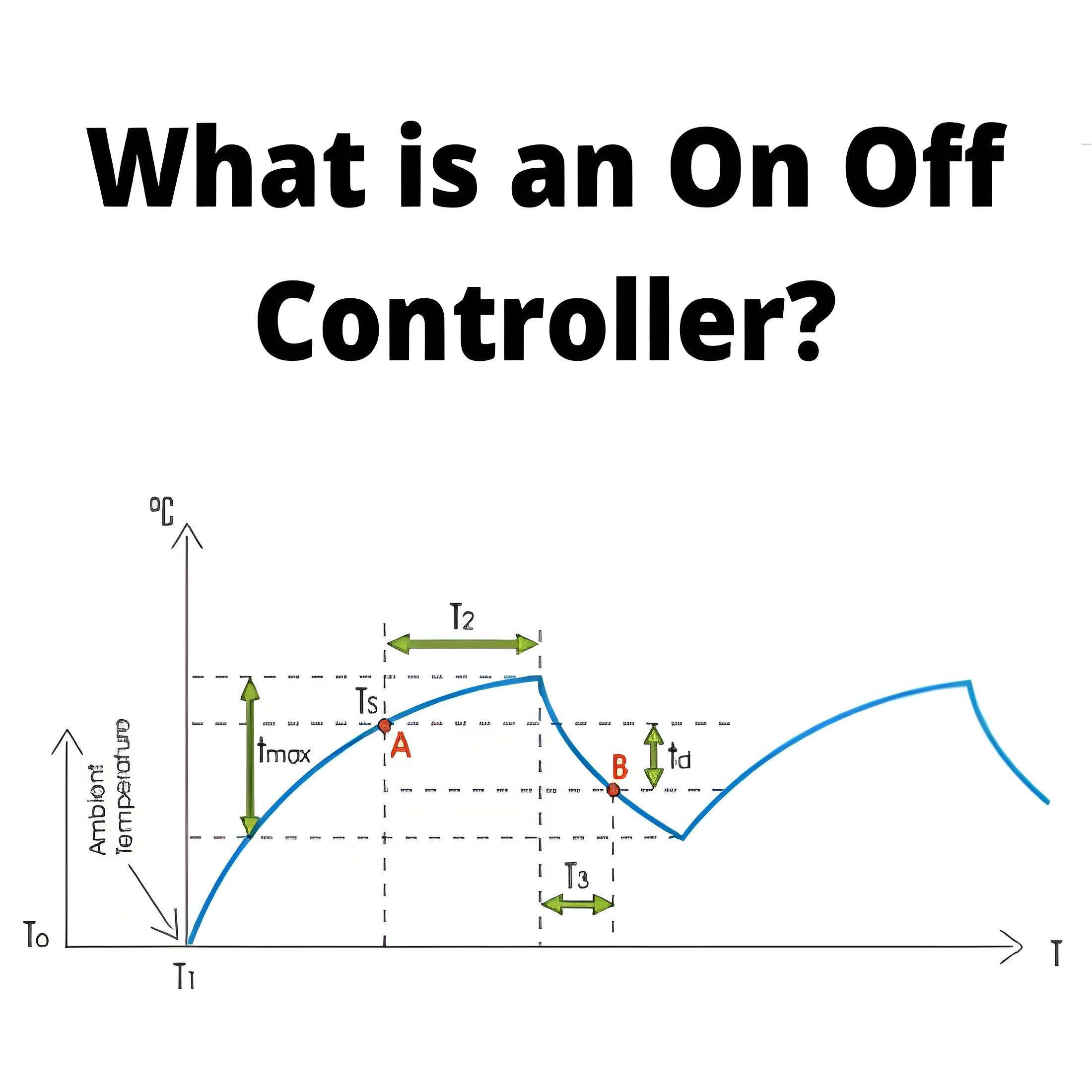

Kaj je on-off nadzornik?Definicija on-off nadzornikaOn-off nadzornik je definiran kot nadzorni sistem, ki popolnoma odpre ali zapre nadzorno enoto, ko se procesna spremenljivka preseže prednastavljeno raven.Načelo delovanjaOn-off nadzornik deluje tako, da popolnoma odpre ali zapre izhodno vrednost, s čimer povzroči, da se smer procesne spremenljivke spremeni in se neprestano ciklično spreminja.Primer uporabeTypičen primer je nadzor hladilnega ventilatorja v transformatorjih, ki se aktivira glede

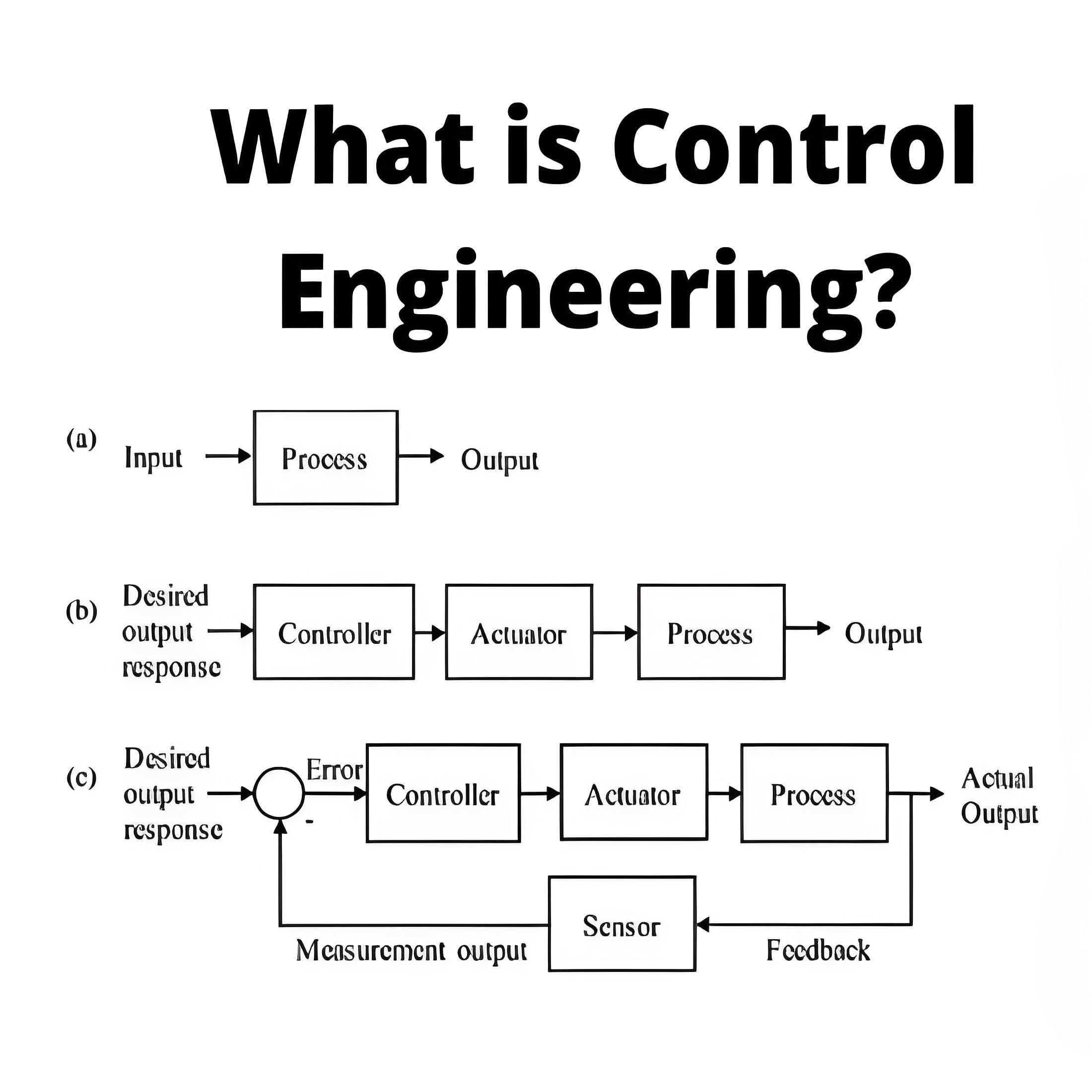

Kaj je inženiring nadzora?Definicija inženiringa nadzoraInženiring nadzora je področje inženirstva, ki se osredotoča na oblikovanje in optimizacijo sistemov, da delujejo v želeni, nadzorovani način z uporabo načel teorije nadzora.Klasični vs. moderniKlasični inženiring nadzora uporablja preoblikovane enačbe za analizo sistemov z enim vhodom in enim izhodom, medtem ko moderni inženiring nadzora obravnava kompleksne sisteme z metodo stanj in vektorskimi metodami.Zgodovinska pomenaZgodovina inženir

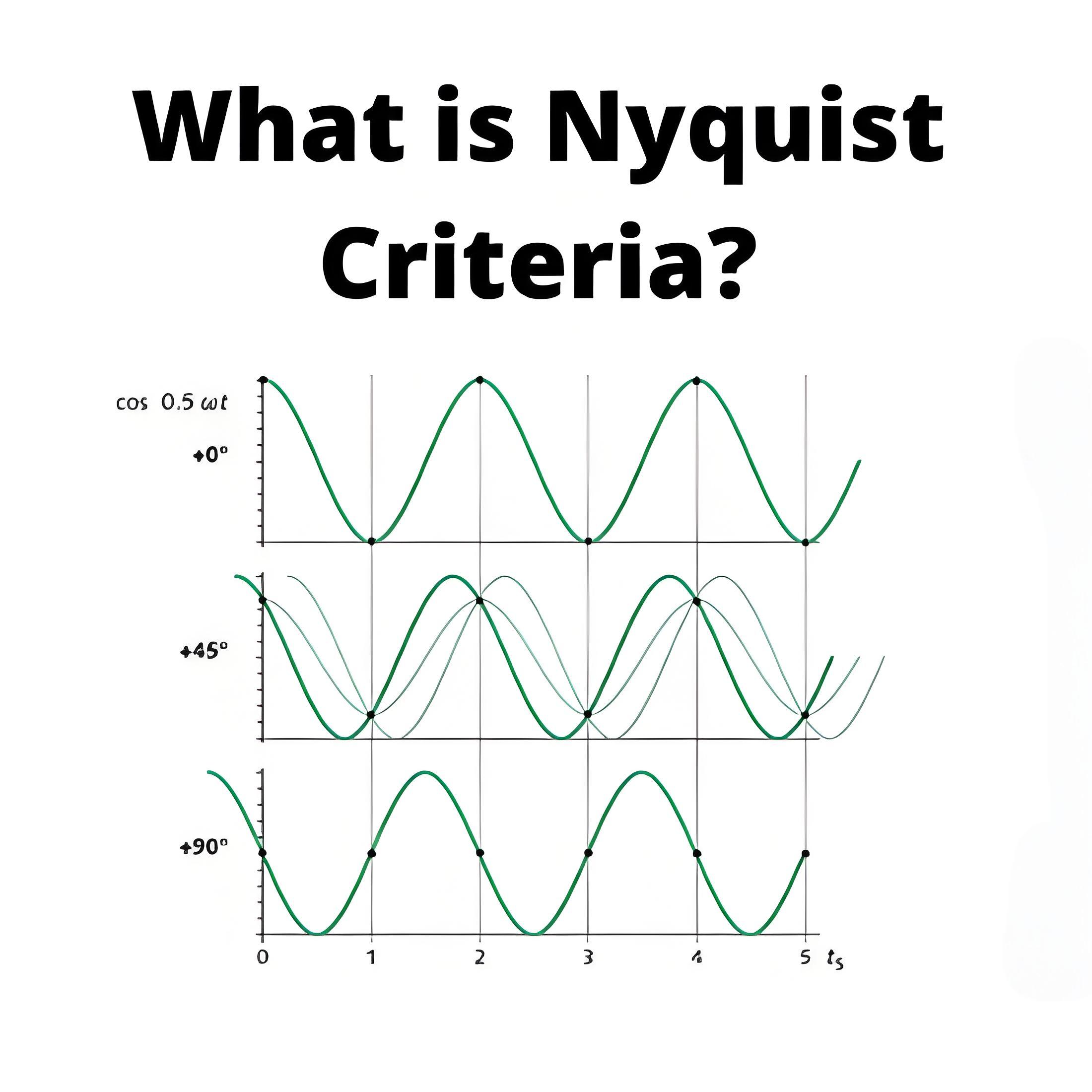

Kaj je Nyquistov kriterij?Definicija Nyquistovega kriterija za stabilnostNyquistov kriterij za stabilnost je grafična tehnika, uporabljena v kontolni inženirstvu za določanje stabilnosti dinamičnega sistema.Uporaba Nyquistovega kriterijaUporablja se za odprte zanke in lahko obdeluje prenosne funkcije z singularnostmi, kar Bodeovi diagrami ne morejo.Formula kriterijaZ = število ničel enačbe 1+G(s)H(s) na desni strani s-ravnine (tudi ničle karakteristične enačbe)N = število obhodov kritične točke

Kaj je SCADA sistem?Definicija SCADASCADA se definira kot nadzorno in akvizicijsko sistema, ki se uporablja za visokonivo procesnega nadzora in upravljanja podatkov.Komponente Glavna terminalna enota (MTU) Oddaljena terminalna enota (RTU) Komunikacijska omrežja (določena s topologijo omrežja)Funkcije Nadzor in zbiranje podatkov v realnem času Interakcija z poljskimi napravami in nadzornimi postaji preko človeške strojne vmesnika (HMI), Zapis dogodkov sistema v dnevniku Virtuelno nadziranje proiz

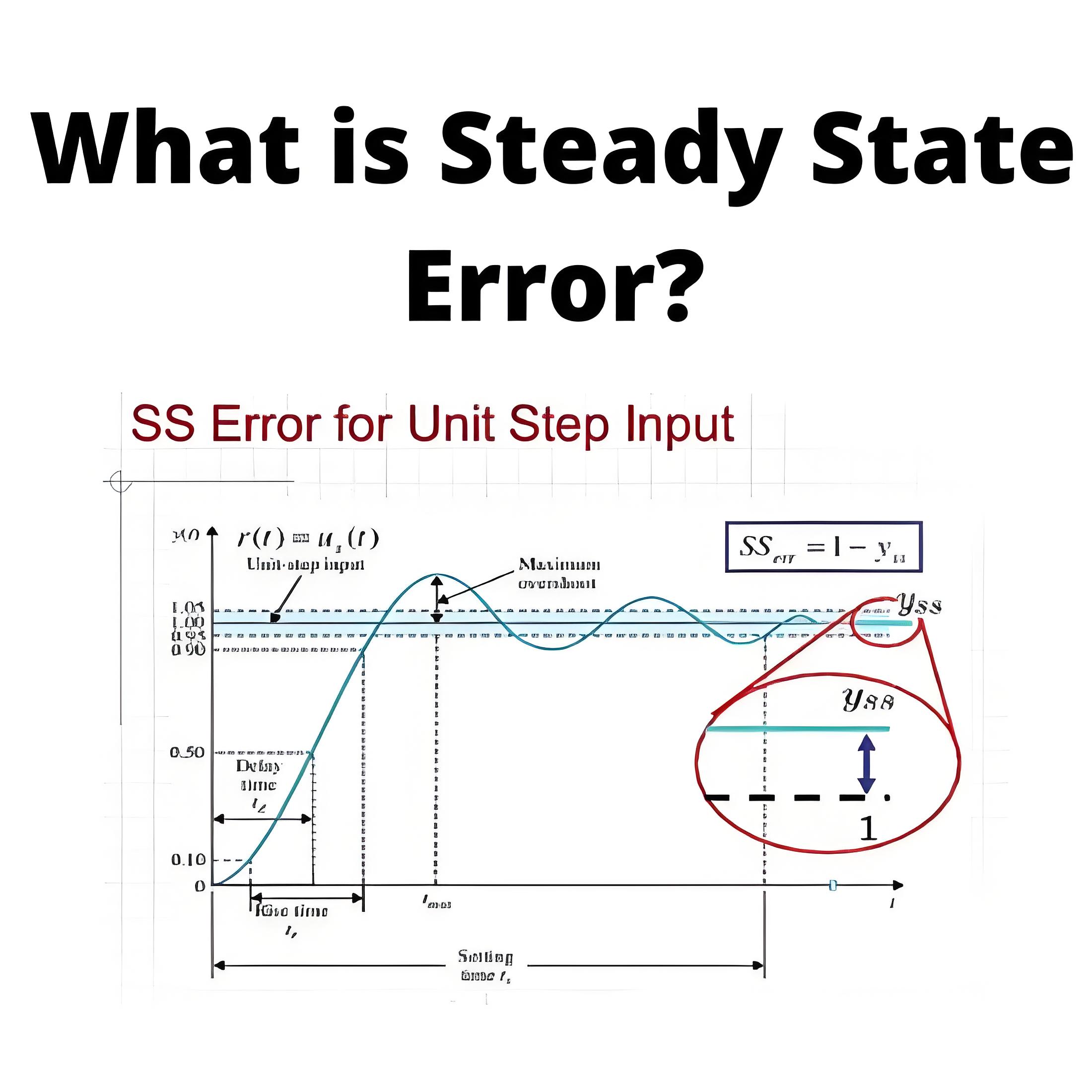

Kaj je stacionarni odhod?Definicija stacionarnega odhodaStacionarni odhod je razlika med želeno in dejansko izhodno vrednostjo kontrolovalnega sistema, ko se izhod stabilizira.Vpliv vrst vhodovVelikost stacionarnega odhoda se spreminja glede na različne vrste vhodov—nič za stopinske vhode, konstanta za naraščajoče vhode in neskončna za parabolične vhode.Stabilnost sistemaRazliko od stacionarnega odhoda, stabilnost kontrolovalnega sistema ne odvisi od vrste vhoda, ampak od parametrov prenosne fun

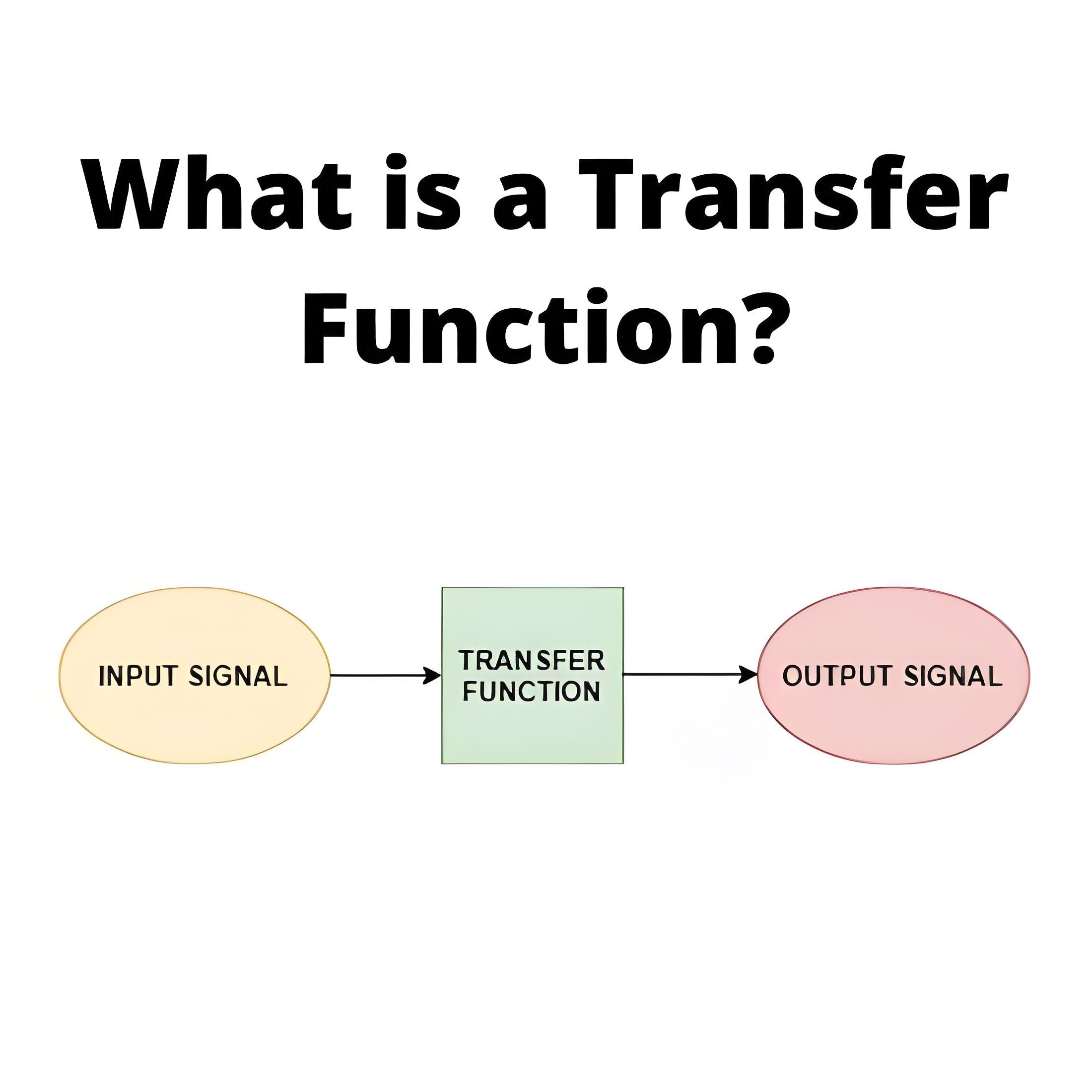

Kaj je prenosna funkcija?Definicija DC pojavne močiDC pojavna moč je razmerje med konstantnim izhodom in konstantnim vhodom krmilnega sistema ob podanem korakastem vhodu.Prenosna funkcijaPrenosna funkcija predstavlja odnos med vhodom in izhodom krmilnega sistema z uporabo Laplaceove transformacije.Izrek o končni vrednostiIzrek o končni vrednosti pomaga najti DC pojavno moč z vrednotenjem prenosne funkcije pri nič za kontinualne sisteme.Zvezni vs. diskretni sistemiRačuni DC pojavne moči se razlik
