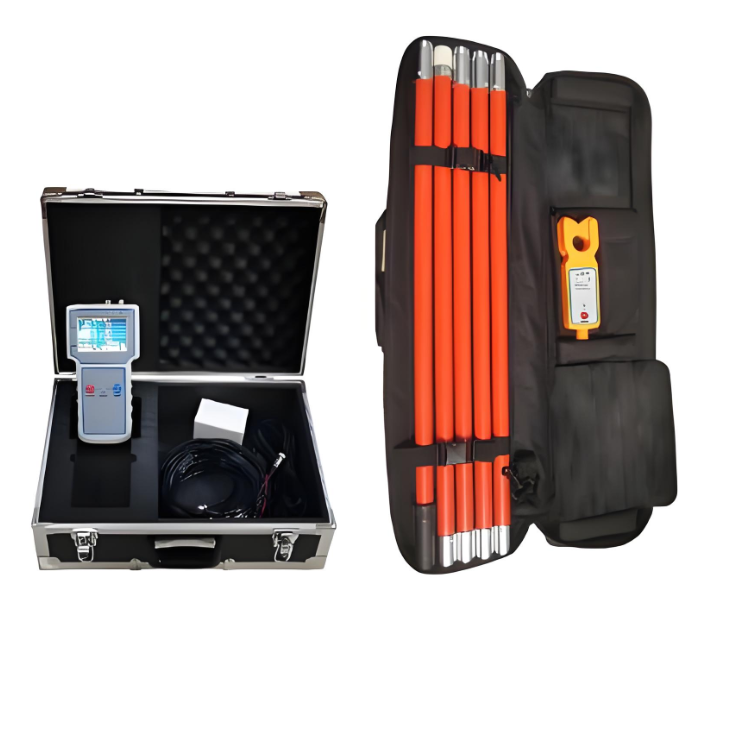

WDYZ-205 Тестер для измерения оксидно-цинковых ограничителей перенапряжения в рабочем состоянии

Описание

WDYZ-205 Тестер для измерения параметров оксидно-цинковых ограничителей перенапряжений полностью решает проблему проведения живых испытаний на месте 6-35 кВ оксидно-цинковых ограничителей перенапряжений. Реализует непрерывное онлайн-тестирование оксидно-цинковых ограничителей!

 Нет необходимости взбираться на опоры, не требуется подключение проводов, быстрое и точное тестирование!

Тестер подходит для напряжений от 6 кВ до 500 кВ и имеет несколько методов отбора проб. Это специальный прибор для проверки электрических характеристик оксидно-цинковых ограничителей перенапряжений.

 Опасные дефекты, такие как затухание внутренней изоляции оборудования и старение вальцевой пластины.

Характеристики

•  Источник питания:

    Основной блок - питание от встроенного аккумулятора, время зарядки > 3 часов, непрерывная работа > 8 часов.

    Беспроводной токоизмерительный клещ - питание от встроенного аккумулятора, время зарядки > 1 часа, непрерывная работа > 8 часов.

•  Диапазон измерений:


    Стекающий ток основного блока: 0,000-20 мА (расширяемый).

    Напряжение основного блока: 30-250 В (расширяемое).

    Ток беспроводного токоизмерительного клеща: 0-20 мА (расширяемый).

    Напряжение беспроводного токоизмерительного клеща: 0-60 кВ (голые провода 0-35 кВ).

    Захват беспроводного токоизмерительного клеща: Ø33 мм.

    Дистанция передачи данных беспроводного токоизмерительного клеща > 30 метров.

•  Точность измерений:


    Ток: когда полный ток >100 мкА: ±5% показания ±1 единица.

    Напряжение: когда сигнал опорного напряжения >30 В: ±5% показания ±1 единица.

•  Параметры измерений:


      Стекающий ток: полная форма сигнала, RMS значение фундаментальной гармоники, пиковое значение.

      Резистивная компонента сбегающего тока: форма сигнала.

      Эффективные значения 1, 3, 5, 7, 9 гармоник.

      Положительный пик Ir+ Отрицательный пик Ir-.

      Фундаментальная гармоника емкостного тока.

      Напряжение: форма сигнала напряжения, RMS напряжения.

      Разница фазовых углов, потребление мощности.

•  Параметры литий-ионного аккумулятора:


    Время зарядки > 2,5 часов.

    Непрерывное время работы > 7 часов.

    Прерывистое время работы > 7×24 часов.

•      Размер и вес основного корпуса:


     Основной корпус: 42 см × 34 см × 18 см.

      Основной блок: 7,0 кг.

• Размер и вес изоляционного стержня:


    Беспроводной токоизмерительный клещ 70 мм × 30 мм × 250 мм 0,5 кг.

    Изоляционный стержень Ø30 мм × 1000 мм 5 штук 5,0 кг.

    Коробка для проводов 1000 × 100 мм × 240 мм 6,2 кг.
