| Бренд | ROCKWILL |
| Номер модели | Трансформатор заземления масляного типа 35 кВ-0,4 кВ – трехфазный зигзагообразный |
| номинальное напряжение | 35kV |
| номинальная частота | 50/60Hz |
| Серия | JDS |
Обзор продукта
Трансформатор заземления в масляном исполнении на 35 кВ от Rockwill специально разработан для обеспечения надежной нейтральной точки заземления в средневольтных сетях, где прямое заземление недоступно. Спроектированный с конфигурацией обмоток типа "зигзаг", этот трехфазный трансформатор обеспечивает оптимальное нулевое последовательное сопротивление, эффективно ограничивая токи замыкания на землю и стабилизируя переходные перенапряжения.
Его прочная конструкция с масляным охлаждением гарантирует долгосрочную надежность изоляции и тепловые характеристики в условиях открытой среды.
Основные характеристики
Обмотка типа "зигзаг": Обеспечивает контролируемое заземление нейтрали и эффективное протекание нулевой последовательности тока для координации защитных устройств.
Высокие изоляционные характеристики: Соответствует уровням изоляции класса 35 кВ и стандартам выдерживаемого напряжения.
Эффективная конструкция сердечника: Изготовлен из холоднокатаной зерненной ориентированной электротехнической стали для снижения потерь в сердечнике и холостого тока.
Обмотки из бескислородной меди: Обеспечивают снижение потерь в обмотках и превосходную устойчивость к короткому замыканию.
Полностью герметичный бак: Не требует обслуживания, имеет антикоррозийное покрытие и интегрированный конденсатор масла (при необходимости).
Стандартизированное производство: Изготовлен в соответствии с IEC 60076, IEEE и специфическими кодами потребителей.
Типичные применения
Средневольтные системы распределения (класс 33/35 кВ)
Подстанции возобновляемых источников энергии (солнечные, ветровые)
Системы заземления изолированных генераторов
Средневольтные линии питания коммунальных и промышленных предприятий, требующие заземления нейтрали
Заземление систем защиты через NGR (нейтральный заземляющий резистор)

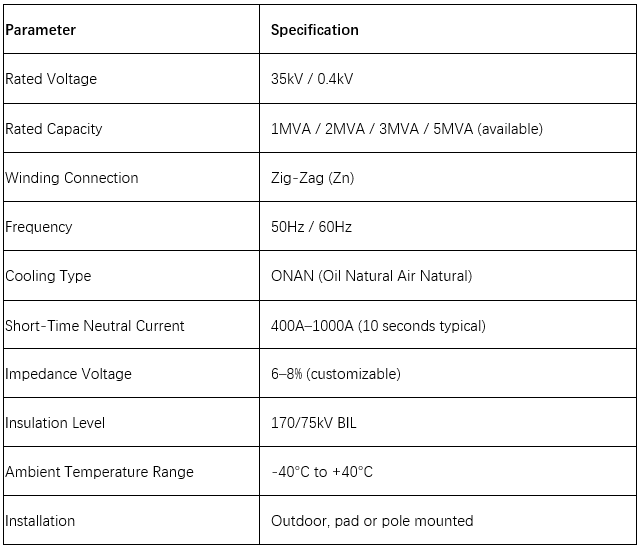

Технические особенности
Основное требование к системам с высоким сопротивлением заземления (например, электростанции и химические парки) - ограничение тока короткого замыкания и снижение опасности дуговых явлений. Поэтому выбор трансформаторов заземления/зануления должен удовлетворять трем специальным требованиям: ① Время выдержки при аварии предпочтительно должно быть 60 секунд или класс на 1 час, так как система должна поддерживать состояние аварии для мониторинга и локализации, чтобы избежать преждевременного отключения цепи заземления; ② Нулевое последовательное сопротивление должно точно соответствовать сопротивлению заземления, обычно 30-50 ом на фазу, чтобы обеспечить, что ток короткого замыкания контролируется в безопасном диапазоне 5-10 А; ③ Предпочтительны модели с вспомогательными обмотками, чтобы обеспечивать стабильное низковольтное питание для мониторинга сопротивления заземления и измерения и управления системой (например, вспомогательные обмотки на 400 В); ④ Необходимо повысить класс изоляции на одну ступень, так как при авариях системы увеличивается напряжение на неаварийных фазах, что требует усиленной способности изоляции к выдерживанию.
Они могут использоваться совместно (что часто встречается в сетях низкого и среднего напряжения). Основная цель - реализация подавления тока короткого замыкания и быстрого позиционирования через комбинацию "трансформатора заземления, создающего нейтральную точку + дугогасительной катушки, компенсирующей ток короткого замыкания". При совместном использовании следует обратить внимание на три момента: ① Соответствие сопротивлений: нулевое последовательное сопротивление трансформатора заземления должно согласовываться с реактивным сопротивлением дугогасительной катушки, чтобы избежать резонанса в цепи; ② Согласование мощностей: кратковременная мощность трансформатора заземления должна покрывать рабочий ток дугогасительной катушки, чтобы обеспечить безопасную работу обоих устройств при авариях; ③ Согласование защиты: действие компенсации дугогасительной катушки должно предшествовать действию защиты от перегрузки трансформатора заземления, чтобы избежать ошибочного отключения заземляющего контура; ④ Предпочтительно использовать интегрированные продукты (комбинированные устройства трансформатор-дугогасительная катушка), чтобы снизить вероятность ошибок при прокладке проводов на месте и повысить надежность работы.
