RNN-12 выключатель нагрузки с изоляцией SF6 (с заземлением)

Name: RNN-12 выключатель нагрузки с изоляцией SF6 (с заземлением)
Brand: Zhejiang Xinyouxiang Electric Technology Co., Ltd.
SKU: 2582
Availability: InStock

Zhejiang Xinyouxiang Electric Technology Co., Ltd.

2yrs 100+ staff 1000+m² US$300000000+ China

Атрибуты Описание Библиотека документации ресурсов Поставщик

Ключевые атрибуты

Бренд	Xinyouxiang
Номер модели	RNN-12 выключатель нагрузки с изоляцией SF6 (с заземлением)
номинальное напряжение	12kV
номинальный ток	630A
номинальная частота	50Hz
Серия	RNN-12

Описание

Надувной шкаф с нагрузочным выключателем (с функцией заземления) представляет собой интегрированное устройство управления, разработанное специально для систем среднего напряжения. С "герметичной изоляцией + защитой от заземления" в качестве ключевого преимущества, он объединяет функции включения/выключения нагрузки, изоляции цепи и защиты от заземления в полностью металлическом герметичном газовом боксе, обеспечивая двойную гарантию "защиты безопасности + точного управления" для энергетической системы. Он обладает преимуществами легкой установки, минимального обслуживания, длительного срока службы, компактных размеров, доступной цены, безопасности и надежности. Эта серия продуктов будет отправлена после полной проверки и соответствует требованиям GB1984-89 и GB/T1984-2014 высоковольтных выключателей переменного тока.

RNN-12 выключатель нагрузки с изоляцией SF6 (с заземлением)

Параметры продукта

Порядковый номер	Пункт	Единица	Параметр	Примечание
1	Номинальное напряжение	кВ	12
2	Номинальная частота	Гц	50
3	Номинальный ток	А	630
4	Номинальный кратковременный выдерживаемый ток	кА/с	20/4, 25/3
5	Номинальный пиковый выдерживаемый ток	кА	50/63
6	Номинальный ток короткого замыкания при включении	кА	50/63
7	Номинальный ток отключения активной нагрузки	А	630
8	Номинальный ток отключения замкнутой линии	А	630
9	Номинальный ток отключения холостого трансформатора	А	6.3
10	Номинальный ток отключения заряженного кабеля	А	10
11	Количество операций отключения активной нагрузки	раз	100
12	Выдерживаемое напряжение промышленной частоты за 1 минуту	кВ	42/48	В SF6 газе
13	Выдерживаемое напряжение молнии	кВ	75/85	В SF6 газе
14	Механический ресурс	раз	5000
15	Сопротивление основной цепи	мкОм	≤35
16	Расстояние между фазами по центру	мм	150

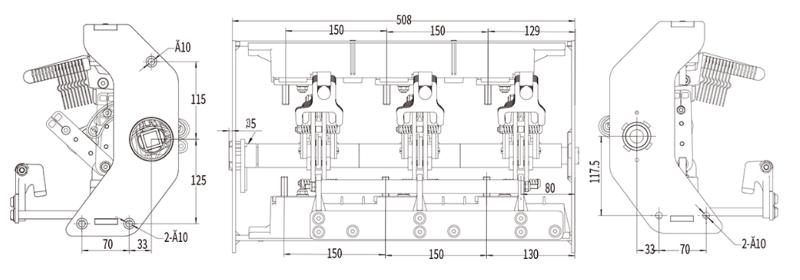

Габаритные размеры

RNN-12 выключатель нагрузки с изоляцией SF6 (с заземлением)

Часто задаваемые вопросы

Что такое выключатель нагрузки с заземлением RNN-12 с изоляцией SF6?

RNN-12 — это газонаполненный выключатель нагрузки, разработанный специально для сетей среднего напряжения 12 кВ, который включает в себя три функции: отключение нагрузочного тока, изоляция цепи и защитное заземление, с использованием SF6 в качестве диэлектрической среды. Он имеет компактную конструкцию и отличные герметизирующие свойства, что позволяет его непосредственную интеграцию в компактные шкафы, такие как газонаполненные шкафы и кольцевые главные блоки, подходящие для сценариев распределения электроэнергии, требующих надежной изоляции и безопасного обслуживания. Переключение между положениями "включение-изоляция-заземление" осуществляется с помощью механического замка, что обеспечивает эффективное отключение номинального тока нагрузки, изоляцию под напряжением для обеспечения безопасности при обслуживании, делая этот выключатель ключевым компонентом для городских распределительных сетей, промышленных парков и необслуживаемых станций.

Каковы основные преимущества выключателя нагрузки RNN-12 SF6?

Основные преимущества фокусируются на четырех аспектах: "надежность изоляции, интеграция функций, безопасная защита и экологическая устойчивость": ① Отличные изоляционные характеристики: газ SF6 имеет изоляционную прочность в 2-3 раза выше, чем воздух, сильную способность к тушению дуги, отсутствие рисков ползучести или пробоя, подходит для суровых условий, таких как влажность, пыль и солевой туман; ② Интеграция трех положений: интегрированный дизайн объединяет функции отключения нагрузки, изоляции и заземления, исключая необходимость отдельного заземляющего выключателя, что снижает объем шкафа и затраты на оборудование; ③ Надежная блокировка безопасности: встроенная механическая и электрическая двойная блокировка, строго следующая логике предотвращения ошибочных операций "не может быть заземлено при закрытом состоянии, не может быть закрыто при заземленном состоянии, и только положение изоляции позволяет открывать дверцу шкафа", чтобы исключить аварии; ④ Высокая адаптивность к окружающей среде: полностью герметичная конструкция + степень защиты IP67, антикоррозийная, влагостойкая, пыленепроницаемая, подходит для специфических условий, таких как побережье с солевым туманом и низкие температуры на высокогорье (-40℃~+70℃); ⑤ Низкие эксплуатационные и ремонтные расходы: скорость утечки газовой камеры SF6 составляет ≤0,1%/год, не требуется частое пополнение газа, а механический ресурс всего устройства составляет ≥10000 циклов, что значительно снижает последующую нагрузку на обслуживание; ⑥ Гибкость управления: поддерживает дистанционное управление (протокол RS485/Modbus) и ручное аварийное управление, подходит для нужд необслуживаемых подстанций.
