Трансформатор тока наружного исполнения LZW-72.5

Обзор продукта

Токовый трансформатор LZW-72.5 с эпоксидной смолой в качестве изоляционного материала и предназначен для наружной установки, широко используется для измерения тока, электрической энергии и защиты реле в системах электроснабжения с номинальной частотой 50 Гц или 60 Гц и номинальным напряжением 66 кВ или 69 кВ.

Основные характеристики

• Дизайн для высокого напряжения, предназначенный для наружной установки: LZW-72.5 имеет дизайн с номинальным напряжением 72,5 кВ, уровень изоляции достигает 125 кВ (импульсное напряжение молнии) / 70 кВ (рабочее напряжение промышленной частоты). Он строго соответствует стандартам GB/T 4703.2 и IEC 60044-2, оптимизирован для высоковольтных наружных сценариев, таких как подстанции до 110 кВ и воздушные линии. Это обеспечивает безопасную и стабильную работу в условиях длительного воздействия высокого напряжения, эффективно снижая риск пробоя изоляции.

• Структура защиты от экстремальных климатических условий: Продукт включает тройную систему защиты: он использует композитные материалы из силиконовой резины и алюминиевые фланцы, достигая устойчивости к УФ-излучению в течение 10 000 часов; достигает степени защиты IP68+, позволяя работать долгое время на глубине 2 метров под водой, с особым дизайном, выдерживающим накопление снега до 30 мм/ч и ледяную нагрузку до 20 мм толщиной; проходит 3 000 часов испытаний на солевой туман, с расстоянием ползучести 31 мм/кВ, полностью удовлетворяя требованиям суровых наружных условий, таких как плато, экстремальный холод и прибрежные районы.

• Система высокоточных измерений с двумя обмотками: LZW-72.5 интегрирует измерительную обмотку класса 0,2S и защитную обмотку класса 5P30. Измерительная обмотка поддерживает погрешность отношения ≤±0,2% в диапазоне 1%~120% номинального тока, удовлетворяя потребностям высокоточного учета энергии; защитная обмотка имеет комбинированную погрешность ≤5% при 30-кратном номинальном токе с быстрым откликом в 8 мс, эффективно обеспечивая скорость работы устройств релейной защиты. Включает 3 набора соотношений (например, 600/5A, 800/5A, 1000/5A), которые можно гибко регулировать через специальный наружный герметичный переключатель без разборки для адаптации к различным сценариям нагрузочного тока.

• Интеллектуальная система мониторинга состояния и технологии связи: Продукт оснащен многофункциональными датчиками для температуры (-40℃~+120℃), влажности и потерь диэлектрика, собирающими данные о работе в реальном времени. Поддерживает цифровой протокол IEC 61850-9-2 и стандарт DL/T 645, сохраняя аналоговый выходной интерфейс 4~20 мА, что позволяет бесшовно интегрироваться в системы умных подстанций или совместимость со старым оборудованием мониторинга. Глубокий анализ исторических данных через облачные платформы предсказывает тенденции старения изоляции заранее, предоставляя данные для принятия решений по эксплуатации и обслуживанию, значительно снижая частоту и стоимость внешних проверок.

Основные технические параметры

• Номинальное напряжение: 66 кВ или 69 кВ

• Максимальное напряжение оборудования: 72,5 кВ

• Номинальный уровень изоляции: 72,5/140/325 кВ

• Номинальный вторичный ток: 5А или 1А

• Стандарты: IEC60044-1.2003 Часть 1: Трансформаторы измерительные - Часть 1: Токовые трансформаторы или ANSI IEEE STD C57.13-2008

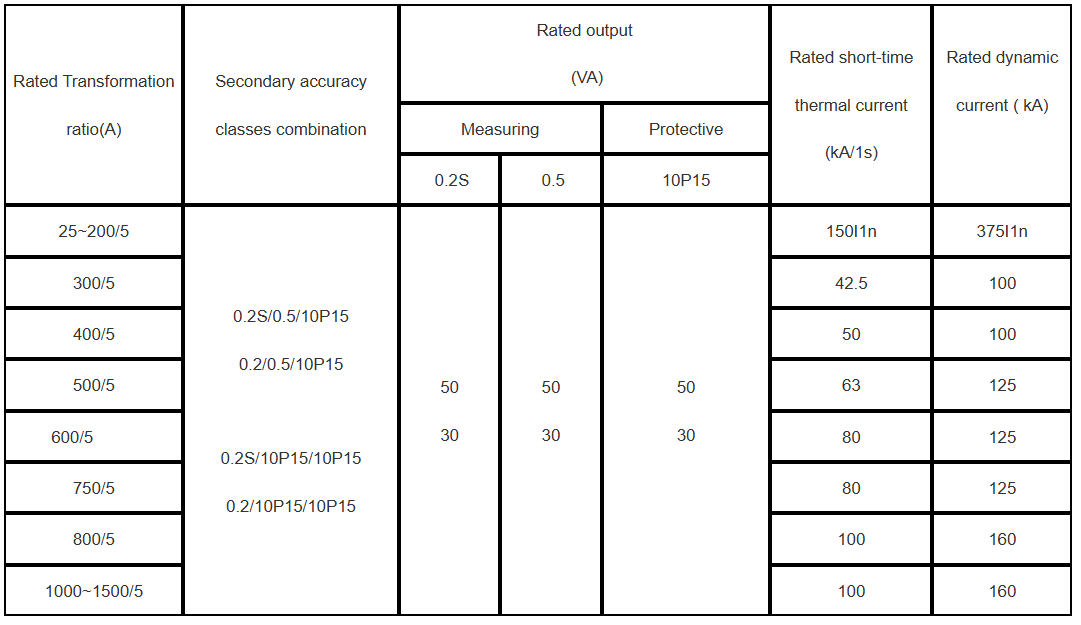

Другие технические параметры см. ниже:

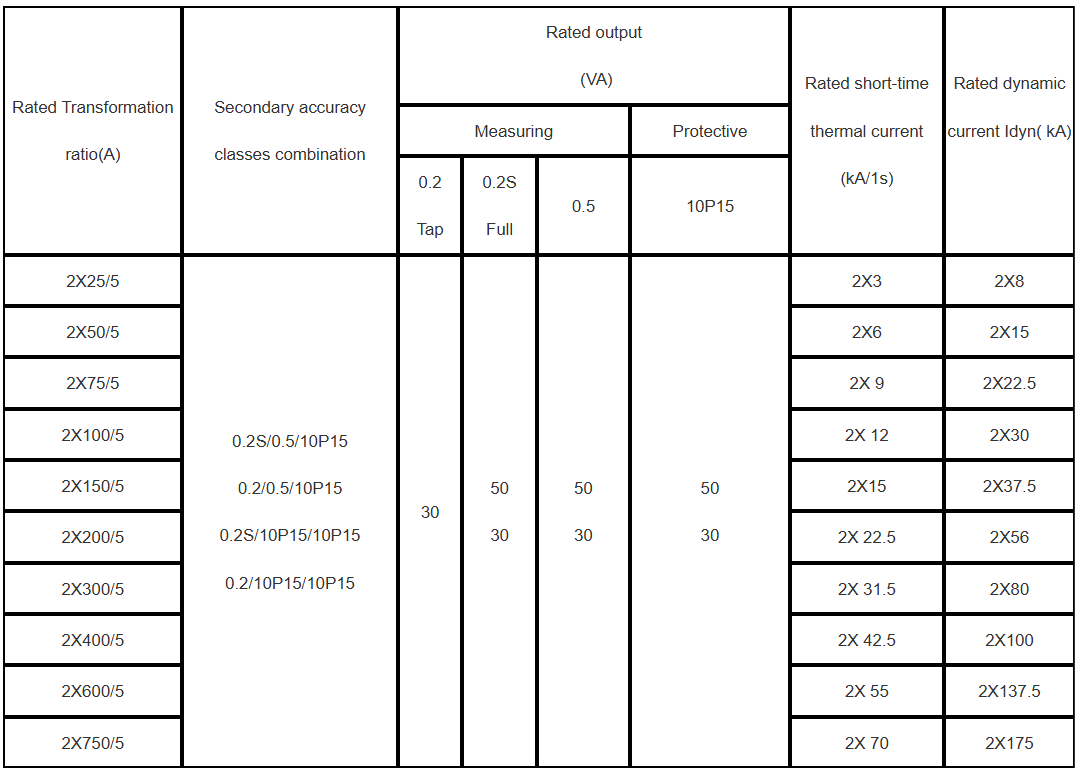

Двойные соотношения

Примечания: По запросу мы рады предложить трансформаторы по другим стандартам или с нестандартными техническими характеристиками.

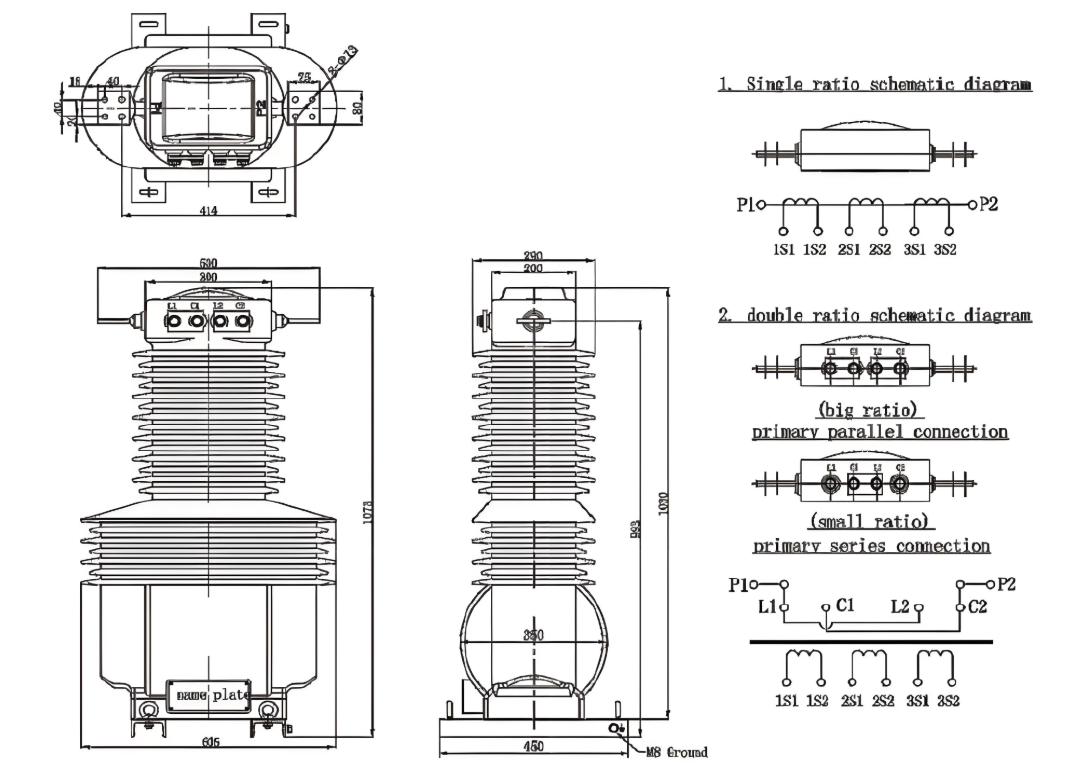

Чертеж контура
