Трансформатор тока LMR-0.72

Обзор продукта

Токовый трансформатор MR-0.72 предназначен для использования в помещениях с номинальным напряжением ниже 0.66 кВ. Он широко применяется для измерения тока, электрической энергии и защитных реле в системах электропитания с номинальной частотой 50 Гц. Токовый трансформатор, залитый эпоксидной смолой, устанавливается на шину.

Характеристики

• Точное измерение тока: Оптимизирован для низковольтных систем 0.72 кВ, оснащен высокопроницаемыми сердечниками и точными обмотками. Достигает класса точности 0.2S с отличной линейностью, обеспечивая надежное преобразование тока для измерительных и защитных приложений.

• Стойкость к воздействию окружающей среды: Полностью защищен эпоксидной смолой, устойчив к пыли, влаге и маслу. Надежно работает при температуре от -25°C до 55°C и относительной влажности до 95%, что идеально подходит для промышленных и коммерческих внутренних условий.

• Надежная изоляция: Высокая диэлектрическая прочность выдерживает номинальное напряжение 0.72 кВ и переходные перенапряжения. Очень низкий частичный разряд (<10 пК) минимизирует старение, продлевая срок службы и обеспечивая безопасность.

• Компактный дизайн: Занимает на 20% меньше места по сравнению с традиционными моделями, имеет легкую конструкцию. Упрощает установку в компактных распределительных щитах и панелях, снижая логистические затраты.

Технические данные

• Номинальный вторичный ток: 5А, 1А

• Напряжение сети: 3 кВ.

• Номинальная частота: 50/60 Гц

• Место установки: внутри помещений

• Стандарты: IEC60044-1.2003 / GB1208-2006

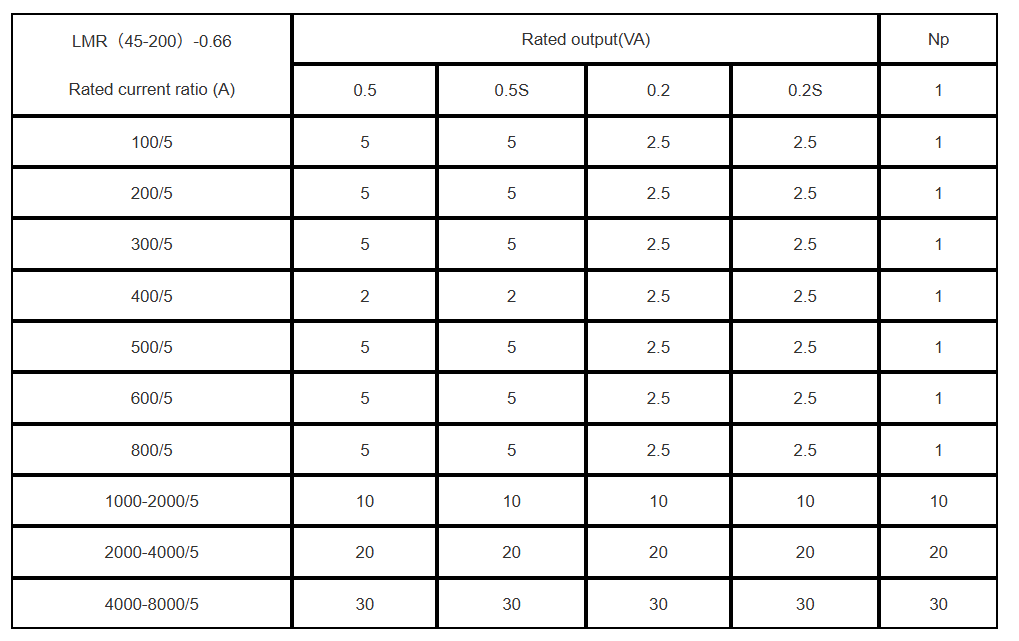

Спецификации

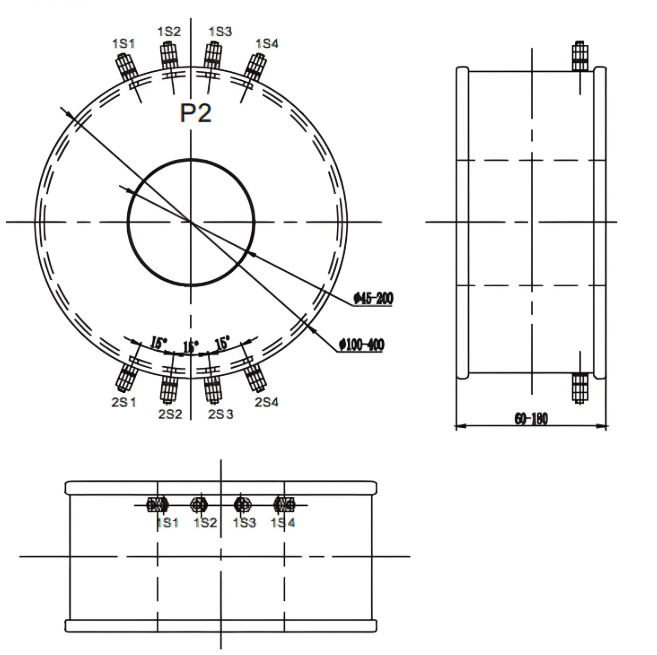

Чертеж общего вида
