| Бренд | HK Electrical |
| Номер модели | Серия средневольтных вакуумных контакторов JCZ8C-6кВ/12кВ |
| номинальное напряжение | 12kV |
| номинальный ток | 630A |
| номинальная частота | 50/60Hz |
| Серия | JCZ8C |
Эта серия средневольтных вакуумных контакторов использует специализированные вакуумные прерыватели для переключения конденсаторных батарей. Они проходят процесс старения при высоких токах и надежно собираются с изоляционными опорами и металлическими рамами в единую прочную конструкцию, которая безопасна и надежна. Эта серия высоковольтных вакуумных контакторов имеет большой ход, сильную способность к разрыву, малое отскакивание при закрытии и открытии, стабильное рабочее состояние катушки и хорошую трехфазную синхронизацию, что особенно подходит для переключения нагрузки конденсаторных батарей. Существуют электромагнитные удерживающие типы и типы с постоянным магнитным механизмом, которые могут использоваться в качестве переключающего устройства в компенсационных устройствах конденсаторных батарей с большой емкостью менее 3000 кВАр.
Характеристики
Металлическая рама надежно интегрирована в одно целое, что обеспечивает безопасность и надежность.
Механизм имеет большой ход, сильную способность к разрыву и малое отскакивание при закрытии и открытии.
Катушка обладает стабильными рабочими характеристиками и хорошей трехфазной синхронизацией.
Параметры
| Tech. parameters | Unit | 160、250/12(7.2) | 400/12(7.2) | 630/12(7.2) | 800/12(7.2) | 1250/12(7.2) |
| Rated voltage of the main circuit | (KV) | 12(7.2) | 12(7.2) | 12(7.2) | 12(7.2) | 12(7.2) |
| Rated current of the main circuit | (A) | 160 | 400 | 630 | 800 | 1000、1250 |
| Main circuit making capacity | (A/100times) | 2500 | 4000 | 6300 | 8000 | 10000 |
| Main circuit switching capability | (A/25times) | 2000 | 3200 | 5000 | 6000 | 8000 |
| Ultimate breaking capacity | (A/3times) | 4000 | 4500 | 6300 | 8000 | 10000 |
| Mechanical life | (10,000 times) | 100 | 100 | 100 | 100 | 100 |
Mechanical lock life |
(10,000 times) | 10 | 10 | 10 | 10 | 10 |
| Electrical endurance AC3 | (10,000 times) | 25 | 25 | 25 | 25 | 25 |
| Permanent magnet mechanism lifespan | (10,000 times) | 20 | 20 | 20 | 20 | 20 |
| Power frequency withstand voltage of main circuit (fracture) | (KV) | 42(32) | 42(32) | 42(32) | 42(32) | 42(32) |
| Phase-phase/phase-to-ground power frequency withstand voltage | (KV) | 42(32) | 42(32) | 42(32) | 42(32) | 42(32) |
| Lightning impulse withstand voltage level | (KV) | 75(60) | 75(60) | 75(60) | 75(60) | 75(60) |
| Rated operating frequency | (times/h) | 150 | 150 | 150 | 150 | 150 |
| Operating Frequency of Permanent magnet mechanism | (times/h) | 30 | 30 | 30 | 30 | 30 |
| Terminal pressure | (N) | >100 | >100 | >100 | >100 | >100 |
| Contact opening distance | (mm) | 6(5)±0.5 | 6(5)±0.5 | 6(5)±0.5 | 6(5)±0.5 | 6(5)±0.5 |
| Overtravel | (mm) | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 |
| Main loop resistance | (μΩ) | ≤200 | ≤200 | ≤200 | ≤150 | ≤150 |

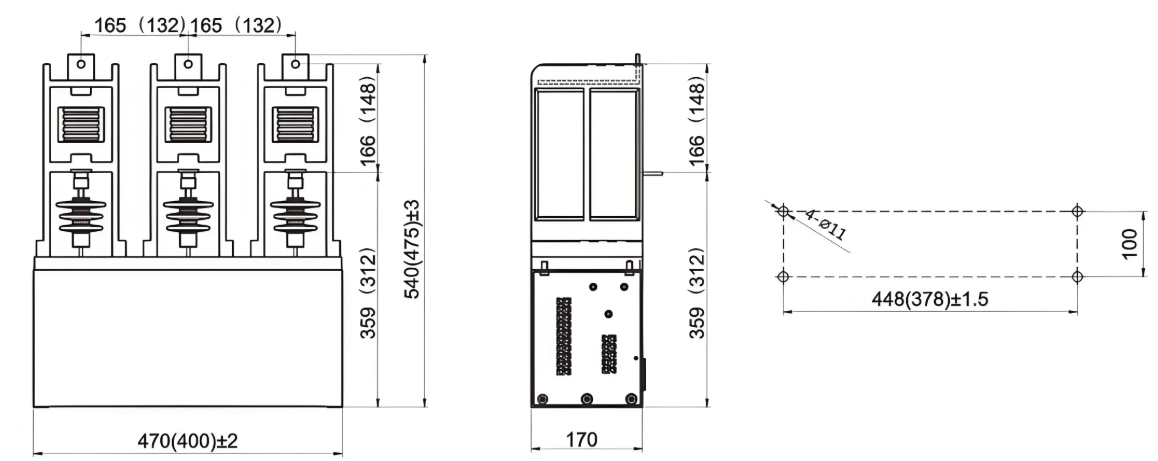

Установка
Примечание: Параметры и размеры в скобках относятся к напряжению 7,2 кВ.
