| Бренд | HK Electrical |
| Номер модели | Профессиональный инструмент для испытаний по защите от проникновения |
| номинальный диаметр | 1mm |
| Серия | IPXX Series |
Обзор
"IP-зонд" - это профессиональный тестовый инструмент, используемый для проверки степени защиты корпуса электрического оборудования (класс защиты IP), в основном для обнаружения способности оборудования противостоять проникновению твердых посторонних предметов. В зависимости от первой цифры в классе защиты IP (например, IP1X до IP4X) соответствующие спецификации зонда и требования к тестированию различаются:
Основные функции и классификации
Зонд IP1X (тестовый инструмент A):
Жесткая сфера диаметром 50 мм, используемая для имитации проникновения твердых посторонних предметов диаметром ≥50 мм (например, крупных инструментов или ладоней), подходит для проверки защиты наружных распределительных шкафов, крупной техники и другого оборудования.

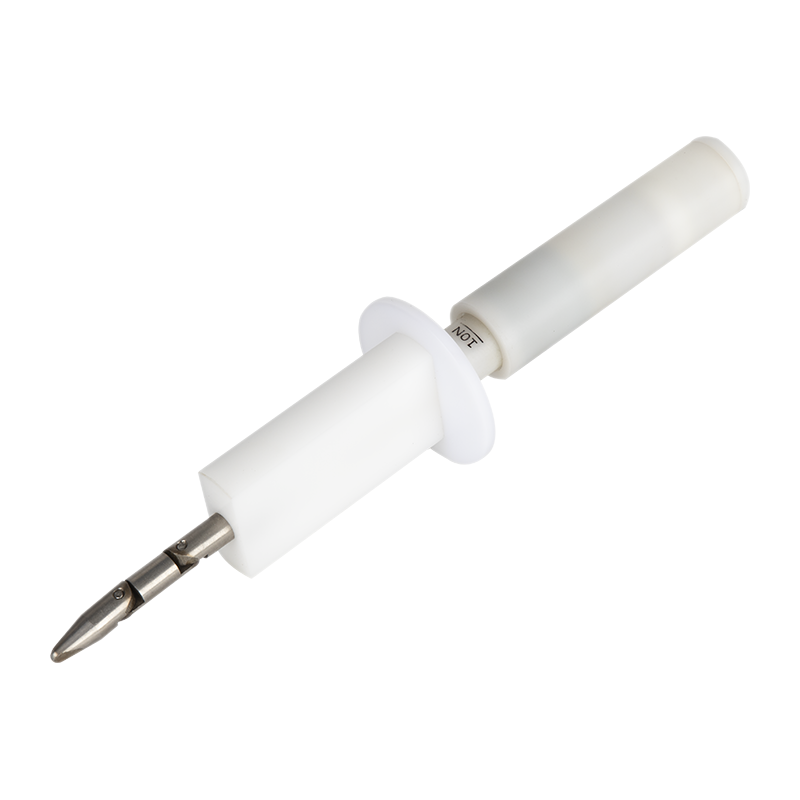

Зонд IP2X (тестовый инструмент B):
Зонд в форме сустава, имитирующий форму пальца (диаметр 12.5 мм), с усилием 10±1Н, используется для проверки, может ли оборудование предотвратить контакт пальцев с внутренними живыми частями. Он широко используется в тестах на предотвращение поражения электрическим током бытовой техники, осветительных приборов и других продуктов.

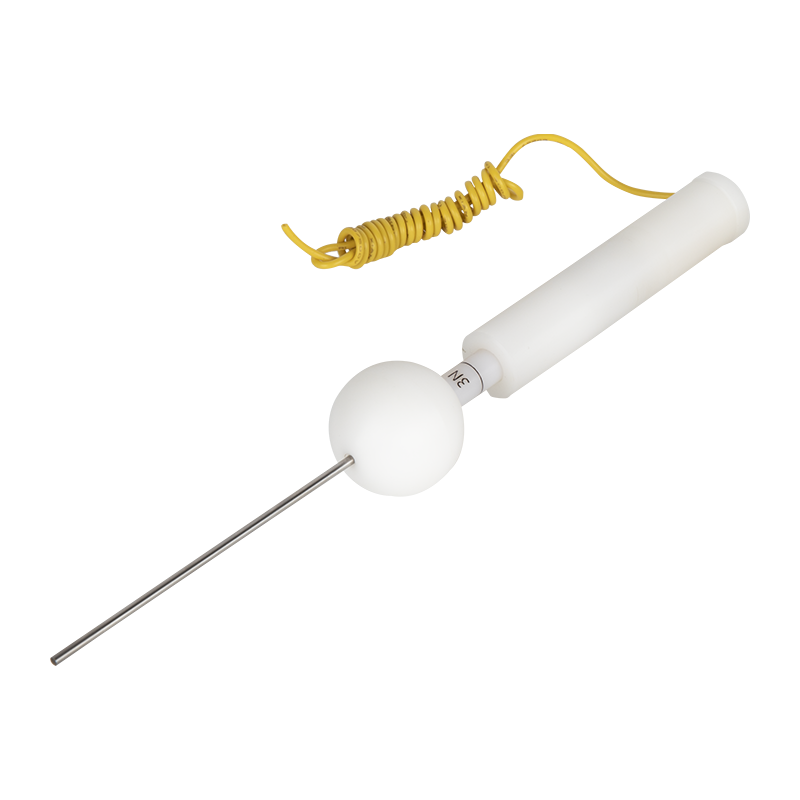

Зонд IP3X (тестовый инструмент C):
Жесткий прямой стержень диаметром 2.5 мм, с усилием 3±0.3Н, используется для имитации проникновения тонких палочек или инструментов, подходит для таких сценариев, как промышленные контроллеры и электроинструменты, которые должны блокировать более мелкие твердые посторонние предметы.

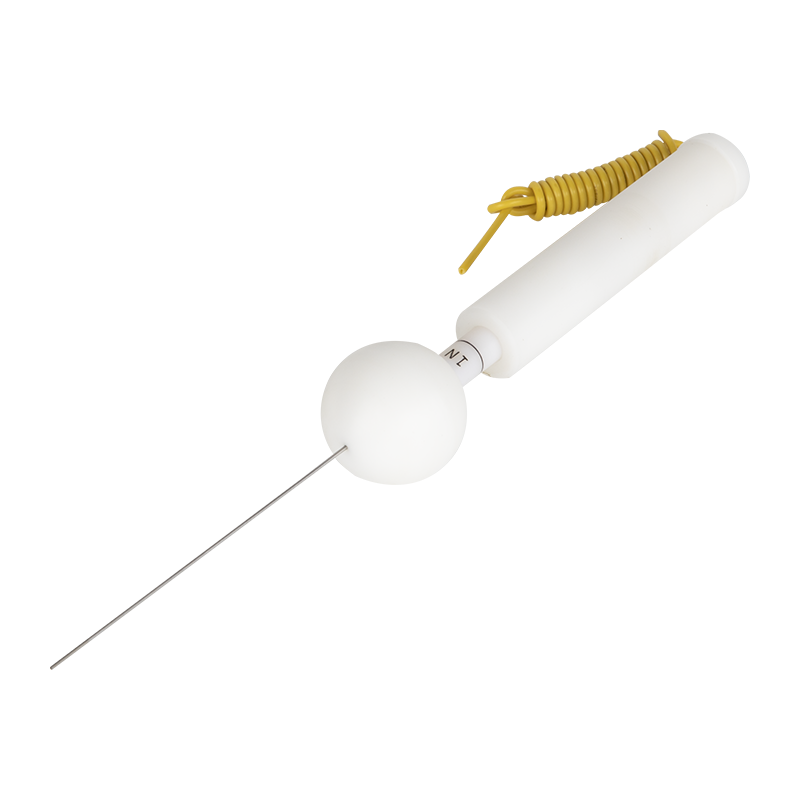

Зонд IP4X (тестовый инструмент D):
Жесткий прямой стержень диаметром 1.0 мм, с усилием 1±0.1Н, специально используется для проверки способности оборудования защищаться от мелких частиц, таких как песок, пыль и металлические опилки, и широко применяется в оборудовании, работающем в пыльных условиях, таких как наружные осветительные приборы и базовые станции связи.
Параметры
Модель |
Параметр |
Значение |
IP2X |
Диаметр зонда |
12 мм |
Длина зонда |
80 мм |
|
Усилие |
10 Н ± 1 Н |
|
IP20C |
Диаметр зонда |
12.5 мм |
Усилие |
30 Н ± 3 Н |
|
IP3X |
Диаметр зонда |
2.5 мм |
Длина зонда |
100 мм ± 0.5 мм |
|
Усилие |
3 Н ± 0.3 Н |
|
Диаметр блокирующего шара |
35 мм ± 2 мм |
|
IP4X |
Диаметр зонда |
1 мм |
Длина зонда |
100 мм ± 0.5 мм |
|
Усилие |
1 Н ± 0.1 Н |
|
Диаметр блокирующего шара |
35 мм ± 2 мм |
Применение
Промышленное и наружное оборудование: Зонд IP4X часто используется для тестирования оборудования в пыльных условиях, таких как пустыни и шахты, например, строительная техника и морские электроприборы, чтобы убедиться, что пыль не может проникнуть и вызвать сбои.
Электроника и точные приборы: Зонд IP3X может проверить пылезащитные возможности датчиков и медицинского оборудования, предотвращая повреждение точных компонентов мелкими металлическими опилками.
