| Бренд | Xinyouxiang |

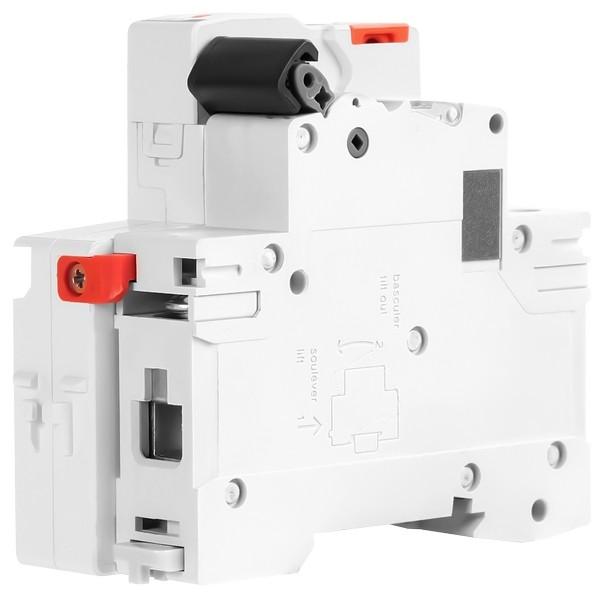

| Номер модели | GYAR9 Wifi Смарт-автоматический реклоузер Самовосстанавливающийся специальный реклозирующий привод для фотovoltaic систем |
| номинальное напряжение | AC220V |
| номинальная частота | 50/60Hz |
| Серия | GYAR9 |

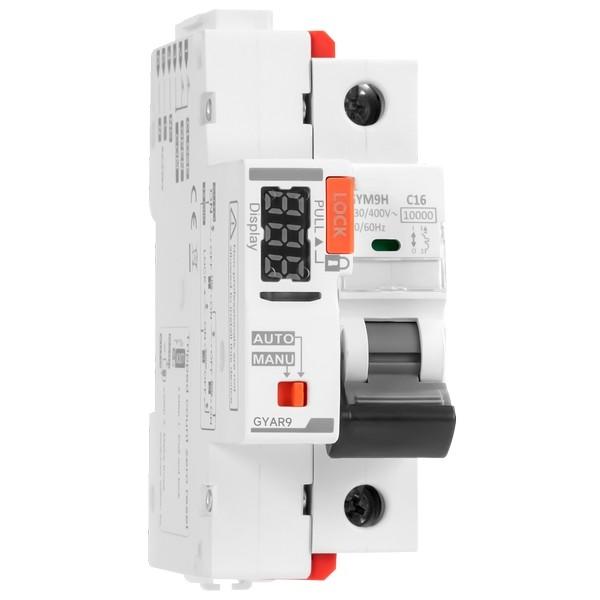

GYAR9 Умственный автоматический повторно-включающийся выключатель, совместимый с воздушными выключателями Schneider Electric A9 серии IC65N. Интеллектуальное обновление выключателя (без влияния на сам выключатель). Может управляться дистанционно по MODBUS 485 для автоматического включения и отключения, имеет функции защиты от перегрузки и короткого замыкания, а также параметризованные и настраиваемые функции, которые могут быть автоматически определены микроконтроллером, обеспечивая функцию отключения выключателя при отключении электроэнергии и автоматического включения при подаче электроэнергии. В настоящее время широко используется в распределительных щитах фотovoltaic сетей, а также в следующих случаях, включая места, труднодоступные для персонала, места, где технический персонал не может своевременно присутствовать, безлюдные случаи, и места с высокими требованиями к непрерывности питания.
Стандарты:EN 50155,GB/T 24338.4-2018,EN 45545-2,IEC 61373
Сигнал управления:MODBUS-RS485 Мокрый узел 230В высокий уровень/импульсный сигнал (опционально)
Функция перенапряжения и недонапряжения:160-270В±5В (опционально)
Длительность эффективного сигнала управления:>400мс
Время действия закрытия:<1с
Время действия открытия:<0,5с
Длина кабеля цепи управления:≤1500м
Примечание:В настоящее время доступны только функции повторного включения, управления переключателем и RS485. Функция Wi-Fi будет разработана позже.
Визуальный индикатор напряжения:Визуальный индикатор напряжения облегчает техническому персоналу оценку состояния цепи во время обслуживания.
Устройство блокировки LOCK:Оснащено устройством блокировки LOCK для достижения двойного механизма защиты и предоставления дополнительной защиты при обслуживании цепи.
MODBUS 485:Поддерживает функцию удаленной связи MODBUS 485 для удаленного мониторинга рабочего состояния устройства.
Локальное хранение данных о сбоях:Поддерживает локальное хранение данных о сбоях, и когда функция удаленной связи восстанавливается, данные устройства можно считать.
Режим удаленного автоматического управления:Режим удаленного автоматического управления может работать безопасно и эффективно на основе самотестирования микроконтроллера.
| Модель | Номинальное напряжение | Функции | Опциональные элементы |
| GYAR9-AC-G | AC 220В | Автоматическое повторное включение+Управление сухими контактами | Цифровой дисплей |
| GYAR9-AC-S | AC 220В | Автоматическое повторное включение+Управление мокрыми контактами | Цифровой дисплей |
| GYAR9-AC-RS | AC 220В | Автоматическое повторное включение+Управление RS485 | Цифровой дисплей с таймером |
| GYAR9-AC-UV | AC 220В | Самовосстанавливающаяся защита от перенапряжения и недонапряжения | Цифровой дисплей |
| GYAR9-AC-PV | AC 220В | Фотоэлектрическое/Отключение при отключении питания/Включение при подключении питания | Цифровой дисплей |
| GYAR9-DC-RS | DC 48В | Автоматическое повторное включение+Управление RS485 | Цифровой дисплей с таймером |
Примечания: Умный автоматический выключатель GYAR9 может быть адаптирован к миниатюрному автоматическому выключателю Acti9 iC65, а также могут быть настроены и адаптированы автоматические выключатели других производителей с конструкцией C65. Длина рукоятки управления может быть приобретена в соответствии с потребностями пользователя и может быть сконфигурирована для работы с автоматическими выключателями от 1P до 4P.
Существует риск поражения электрическим током, взрыва или ожогов дугой
Перед обслуживанием оборудования обязательно отключите все источники питания.
Используйте индикаторную отвертку с соответствующим напряжением, чтобы подтвердить, что все проводники не заряжены.
Несоблюдение вышеуказанных инструкций может привести к травмам или смерти.
| Standard | EN 50155,GB/T 24338.4-2018,EN 45545-2,IEC 61373 |
| Adaption | Acti9 Series 1P-4 |
| Electrical Characteristics | |
| Operating Voltage | 230V AC (70%~125%) 24-48V DC (optional) |
| Control signal | MODBUS-RS485 Wet node 230V high level/pulse signal (optional) |
| Over&under voltage function | 160-270V±5V (Optional) |
| Timing function | Available (optional) |
| Digital display | 3-digit voltage,switching times,fault status |
| Effective control signal duration | ＞400ms |
| Closing action time | ＜1s |
| Opening action time | ＜0.5s |
| Control circuit cable length | ≤1500m |
| Current-carrying capacity of auxiliary contacts(terminals 8-9-10) | 1CO,minimum operating current 3mA(24VDC)(resistive)(optional) |
| Current-carrying capacity of signaling contacts(terminals 5-6-7) | Maximum operating current 2A(30V DC),0.5A(125V AC)(optional) |
| Power consumption | ≤1.5VA（Static）；≤25VA（dynamic） |
| Rated insulation voltage | 400V |
| Rated impulse withstand voltage uimp | |
| (between S2C-RM DC and MCB） | 4kV（4.9kV at sea level） |
| Self-locking protection | Within 10s of 3CO/20s of 4CO/30s of 6CO，the product will self-lock and recover automatically after 40s. |
| Electrical life | 10000 times,3 times/minute |
| Mechanical Characteristics | |
| Indicator Light | Green,Normal status |
| Red,MCB overcurrent fault | |
| Auto/Manual switching | Auto Remote control of opening&closing available |
| Manual Remote control of opening&closing disabled | |
| Mechanical life | 10000 |
| Protection class | Ip20 |
| Hazard class according to EN 45545-2 | EN 45545-2 R26/HL3 |
| Shock and vibration resistance According to IEC 61373 | category 1-class A/B-body mounted |
| Resistance to heat and humidity IEC/EN 60068-2-30 | 28 cycles（55℃/90-96%，25℃/95-100%） |
| Ambient Temperature | -25..+70℃ |
| Storage Temperature | -40…+70℃ |
| Installation and Wiring | |
| Power and control signal terminal wiring capacity | 28-12AWG 2.5mm² |
| Auxiliary signal terminal wiring capacity | 28-14AWG 1.5mm² |
| DIN rail mounting | DIN rail EN 60715（35mm） |
| Mounting position | Mounting on DIN rail Any position |
