| Бренд | Rw Energy |
| Номер модели | 5C Коммерческий жидкостный охлаждаемый сверхбыстрый терминал зарядки |
| номинальный ток | 600A |
| номинальная выходная мощность | 600KW |
| Выходное напряжение | DC 200-1000V |
| разъем для зарядки | CHAdeMO |
| Длина кабеля | 5m |
| Входное напряжение | DC 200-1000V |
| Серия | WZ12LT |

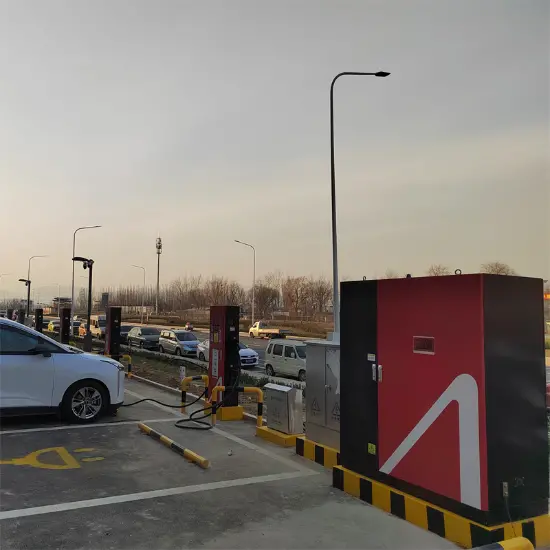

Обзор продукта
Этот терминал, предназначенный для сценариев экстремально быстрой зарядки (автозаправочные станции на шоссе, логистические парки, автобусные/грузовые депо, городские хабы, базы тестирования автомобилей), предлагает опции одинарного/двойного пистолета. Благодаря передовой жидкостной охлаждению, он достигает 5C ультрабыстрой зарядки (максимальная мощность одного пистолета 1000В/600А), значительно сокращая время зарядки транспортных средств большой емкости.
Поддерживает параллельный ввод с интегрированным выпрямительным стеком для высокоплотных кластеров. Соответствует OCPP 1.6J (для автономного/коммерческого использования), оснащен стандартным RFID и опциональным считывателем кредитных карт. Защита IP54/IK10 и рабочая температура от -30°C до 55°C обеспечивают надежную работу на открытом воздухе.
Основные характеристики
5C Ультрабыстрая зарядка: Максимальная мощность 1000В/600А (GBT)/400А (CCS2) выход, сокращает время зарядки транспортных средств большой емкости.
Жидкостное охлаждение: Эффективное рассеивание тепла при высоких токах, предотвращает перегрев и обеспечивает стабильную зарядку.
Одинарный/двойной пистолет: Двойной пистолет удваивает пропускную способность без дополнительного пространства, адаптируясь к различным сценариям.
Параллельное и настраиваемое питание: Сбалансированное распределение с выпрямительными шкафами; настраиваемый выход защищает аккумуляторы.
Поддержка двух режимов: OCPP 1.6J позволяет использовать устройство внутри предприятий и для коммерческой эксплуатации.
Разнообразие платежей: Стандартный RFID (ISO/IEC 14443A/B) + опциональный считыватель кредитных карт.
Высокая защита: Защита от пыли и воды IP54 + ударопрочность IK10 для суровых внешних условий.
Комплексная безопасность: Защита от перенапряжения, молнии, перегрузки по току, утечки, перегрева и кнопка экстренной остановки.
Технические параметры
Категория |
Характеристики |
Параметры данных |
Внешний вид и конструкция |
Размеры (Д x Ш x В) |
700мм x 400мм x 1700мм |
Масса |
122кг |
|
Длина кабеля для зарядки |
3.5м |
|
Разъемы |
CCS2 || GBT |
|
Электрические показатели |
Напряжение на входе |
0 до 1000В пост. тока |
Частота на входе |
50/60Гц |
|
Напряжение на выходе |
200 - 1000В пост. тока |
|
Сила тока на выходе |
CCS2 -400А / GBT- 600А |
|
Изоляция (вход - выход) |
>2.5кВ |
|
Эффективность |
≥94% при номинальной выходной мощности |
|
Коэффициент мощности |
>0.98 |
|
Протокол связи |
OCPP 1.6J |
|
Функциональное проектирование |
Дисплей |
Настройка в соответствии с требованиями |
RFID система |
ISO/IEC 14443A/B |
|
Система контроля доступа |
RFID: ISO/IEC 14443A/B / Считыватель кредитных карт (опционально) |
|
Связь |
Этернет - стандартный / 3G/4G модем (опционально) |
|
Охлаждение силовой электроники |
Воздушное охлаждение |
|
Условия работы |
Температура эксплуатации |
-30°C до 55°C |
Относительная влажность при работе / хранении |
≤95% RH / ≤99% RH (без конденсации) |
|
Высота над уровнем моря |
< 2000м |
|
Степень защиты |
IP54 / IK10 |
|
Безопасность |
Стандарт безопасности |
GB/T 18487, GB/T 20234 , GB/T 27930 , ISO15118, IEC61851 |
Защитные функции |
Защита от перенапряжения, защита от грозовых разрядов, защита от перегрузки по току, защита от утечки, защита от воды и т.д. |
|
Экстренная остановка |
Кнопка экстренной остановки отключает выходную мощность |
Сценарии применения
Ультрабыстрые станции на автомагистралях: образуют кластеры с высокомощными выпрямительными шкафами; 80% заряда за 5-10 минут.
Логистические парки: двухпушечные терминалы для электрических грузовиков; быстрая зарядка во время погрузки/разгрузки.
Депо автобусов и грузовиков: двухпушечный терминал обслуживает два транспортных средства; стабильная непрерывная зарядка с помощью жидкостного охлаждения.
Центральные узлы городов: компактные размеры подходят для городских парковок; зарядка 5C для премиальных легковых автомобилей.
Базы испытаний автомобилей: настраиваемая мощность адаптируется к высокоскоростной зарядке и тестам производительности аккумуляторов.
Портовые/логистические терминалы: соответствует большим аккумуляторам специальных транспортных средств; низкий уровень отказов обеспечивает бесперебойную работу.
Все продукты серии WZ поддерживают OTA-обновления на расстоянии, которые можно выполнять через предварительные обновления в коммерческом бэкенде для достижения обновлений протоколов и исправления уязвимостей без необходимости проведения операций на месте, что снижает затраты на техническое обслуживание коммерческих операций.
Пиковая эффективность ≥ 96%; коэффициент мощности во всех случаях >0,98, с низкими потерями энергии.
1. Только как дополнительная услуга, не для коммерческих целей: Для таких сценариев, как отели/гостевые дома, салоны красоты и т.д., рекомендуется использовать модель легких активов и развернуть небольшое количество WZ15L, WZ15W или WZ17W для расчетов за зарядку по местным тарифам, чтобы предоставить дополнительные услуги.
2. Сценарии для малых коммерческих станций зарядки/станций зарядки в торговых центрах: Учитывая нагрузочную способность территории, невозможно развернуть слишком много позиций для зарядки. Можно выбрать быстрые зарядные устройства с одной машиной и двумя пистолетами, такие как WZ05, WZ06, WZ07, WZ08, которые являются предпочтительными вариантами для модернизации старых парковок. Они легко развертываются и используются. Если вам нужен сценарий с одной машиной и несколькими позициями, можно выбрать серии WZ09 и WZ10.
3. Сценарии средних и крупных коммерческих станций зарядки: Выберите несколько интегрированных решений с одной машиной и двумя пистолетами высокой мощности, таких как серии WZ06, WZ07, WZ08, WZ09, WZ10, или набор серии WZ12, чтобы удовлетворить потребности в одновременной зарядке нескольких автомобилей.
4. Крупные и сверхкрупные коммерческие сценарии зарядки: Выберите серию WZ12, оснащенную большим количеством терминалов быстрой зарядки и небольшим количеством терминалов жидкостного охлаждения. Во-первых, это может удовлетворить потребности в сверхбыстрой зарядке некоторых премиальных моделей автомобилей, демонстрируя операционную мощь и улучшая репутацию. Во-вторых, это может удовлетворить потребности в одновременной зарядке многих автомобилей благодаря большому количеству терминалов быстрой зарядки.
