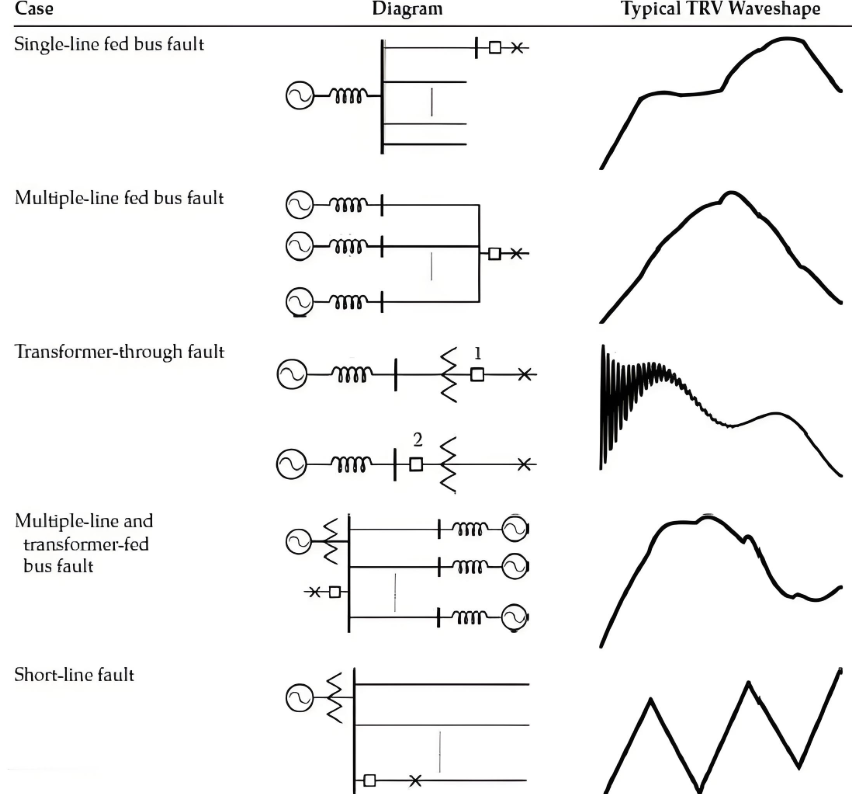

Переходные восстанавливающиеся напряжения (TRVs), вызванные прерыванием тока короткого замыкания, обычно классифицируются на три типа волновых форм: экспоненциальную, колебательную и пилообразную. Кроме того, значительные условия TRV можно классифицировать по двум основным сценариям:
Прерывание тока короткого замыкания: Это самый простой сценарий, включающий прерывание симметричного тока короткого замыкания номинальной частоты. Поскольку этот ток естественным образом уменьшается до нуля хотя бы один раз за каждую половину периода, он представляет собой минимальную естественную скорость затухания тока (di/dt). Для традиционных энергетических систем, которые по своей природе индуктивны, напряжение, возникающее после прерывания тока, сохраняется на минимальном уровне благодаря этому естественному затуханию.
Прерывание тока короткого замыкания на короткой линии: Короткое замыкание, происходящее на линии электропередачи вблизи выводов высоковольтного выключателя, называется коротким замыканием на короткой линии. Устранение такого замыкания создает значительное тепловое напряжение в канале дуги в первые несколько микросекунд после прерывания тока. Это связано с отражением электромагнитных волн от места короткого замыкания обратно к выводам выключателя, что может привести к TRV с скоростью нарастания от 5 до 10 кВ/мкс.
Эти классификации подчеркивают сложность и изменчивость TRV, встречающихся при прерывании тока короткого замыкания, акцентируя важность понимания этих явлений для эффективного проектирования системы и мер защиты.
