Механизм работы выключателя
Накопление и высвобождение энергии
Закрытый выключатель (CB) накапливает достаточное количество энергии в той или иной форме для открытия своих контактов. Когда защитное реле подаёт сигнал на размыкание цепи, эта накопленная энергия высвобождается, вызывая срабатывание выключателя и его отключение.
Соединение между реле и выключателем

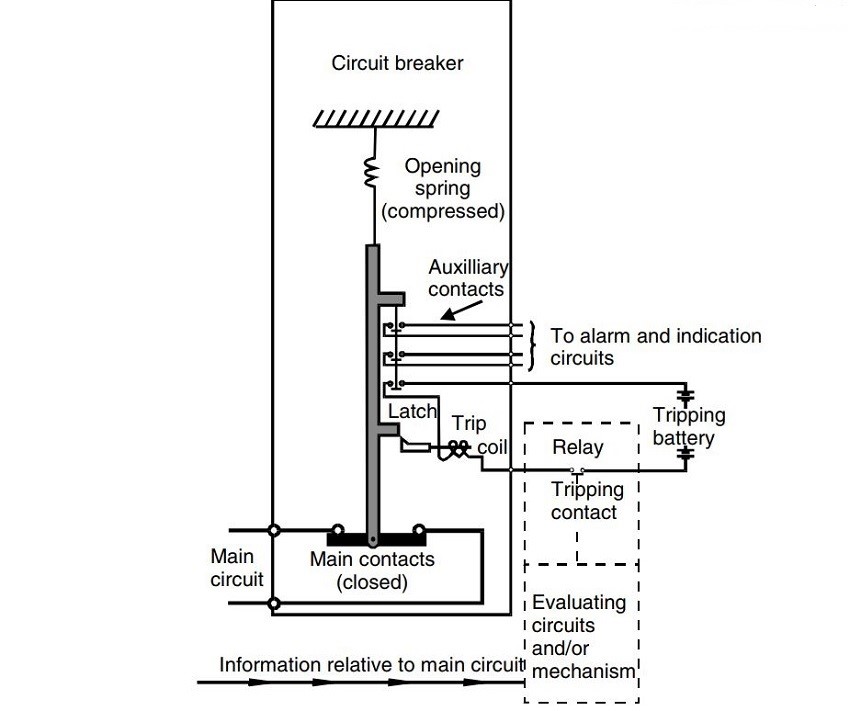

За исключением особых случаев, когда защитные реле устанавливаются непосредственно на выключатель, соединение между реле и выключателем обычно осуществляется через жёсткую проводку. На рисунке схематично показано это взаимодействие между реле и выключателем.
Ключевые компоненты защиты
В системах защиты ключевыми компонентами выключателя являются:
Трип-катушка: Инициирует процесс отключения выключателя.
Захватывающий механизм: Удерживает выключатель в закрытом положении и позволяет быстро отпустить его при необходимости.
Главные контакты: Компоненты, ответственные за физическое прерывание тока цепи.
Вспомогательные контакты: Используются различными способами в цепях управления и защиты.
Процесс изоляции неисправности
Роли, которые играют эти компоненты во время процесса изоляции неисправности, следующие:
Приём и анализ информации: Реле получает информацию, анализирует её и определяет, что цепь должна быть разомкнута.
Активация трип-катушки: Реле замыкает свои контакты, подавая питание на трип-катушку выключателя.
Отпускание и открытие главных контактов: Выключатель отпускает и открывает свои главные контакты под контролем пружины отключения.
Обесточивание трип-катушки: Трип-катушка обесточивается при открытии вспомогательных контактов выключателя.
Применение вспомогательных контактов
Выключатели обычно оснащены несколькими вспомогательными контактами, которые служат различным целям в цепях управления и защиты, такими как индикация положения выключателя или обеспечение функций блокировки.
