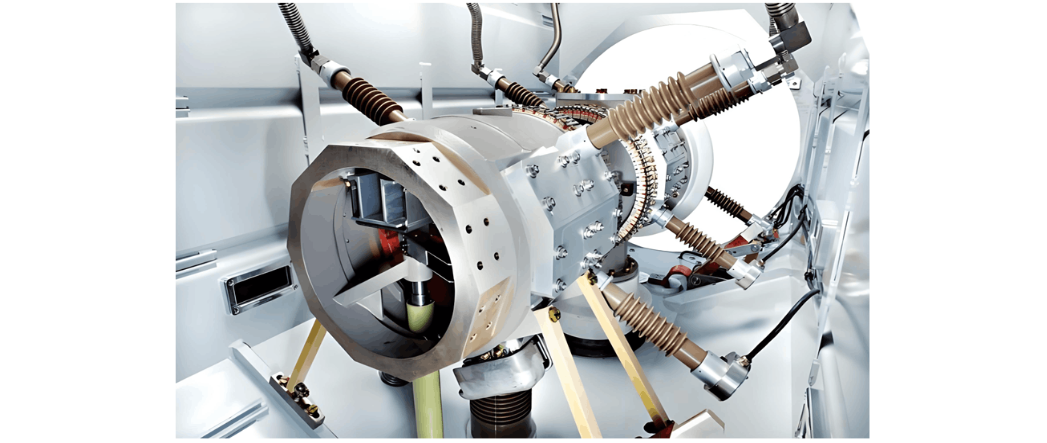

Тепловая труба в выключателе генераторного контура (GCB)

Важным аспектом для выключателей генераторных цепей является их способность проводить ток. Номинальные токи генераторов обычно варьируются от 3000 А (для установок мощностью 50 МВА) до 50000 А (для установок мощностью 2000 МВА). Когда эти токи проходят через выключатель, выделяется тепло. Для увеличения номинального тока конкретного выключателя необходимо улучшить передачу тепла окружающей среде, обеспечивая тем самым, чтобы температура всех компонентов оставалась в допустимых пределах.

Следовательно, ключевая задача заключается в эффективном удалении этого тепла из проводника. Тепловые трубки являются высокоэффективными устройствами для передачи тепла. Они состоят из герметически запечатанного контейнера, заполненного небольшим количеством рабочей жидкости. Теоретически, тепловая трубка может функционировать в широком диапазоне температур, от точки плавления до критической температуры рабочей жидкости. Тепловые трубки работают, используя испарение подходящей рабочей жидкости, передачу скрытой теплоты и затем конденсацию пара обратно в жидкое состояние.

В настоящее время выключатели генераторных цепей (GCBs) компании ABB с высокими номинальными токами используют эту технологию для более эффективного управления рассеянием тепла.
