Калибровка вольтметра амперметра и ваттметра с использованием потенциометра

Калибровка — это процесс проверки точности результата путем его сравнения со стандартным значением. По сути, она оценивает правильность работы прибора, сравнивая его с эталонным стандартом. Этот процесс позволяет нам выявлять ошибки в показаниях и корректировать напряжения для достижения идеального показания.

Калибровка вольтметра

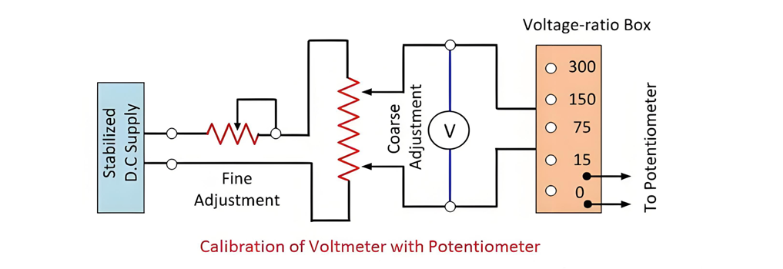

Схема калибровки вольтметра показана на рисунке ниже.

Схема требует двух реостатов: один используется для управления напряжением, а другой — для тонкой настройки. Для снижения напряжения до подходящего уровня используется вольтоделитель. Точное значение вольтметра определяется измерением напряжения в пределах максимального возможного диапазона потенциометра.

Потенциометр способен измерять максимальные достижимые значения напряжения. Если показания потенциометра и вольтметра не совпадают, в показаниях вольтметра проявятся отрицательные или положительные погрешности.

Калибровка амперметра

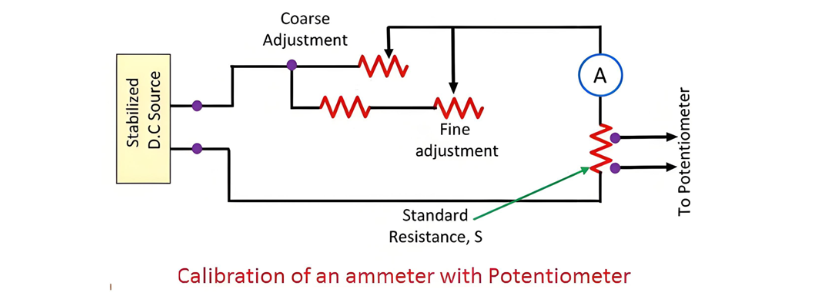

Схема для калибровки амперметра показана на рисунке ниже.

Стандартное сопротивление подключается последовательно с амперметром, который необходимо откалибровать. Потенциометр используется для измерения напряжения на стандартном резисторе. Сила тока, протекающая через стандартное сопротивление, определяется по формуле, приведенной ниже.

где:Vs — напряжение на стандартном резисторе, измеренное потенциометром.S — значение сопротивления стандартного резистора.Этот метод калибровки амперметра очень точен. Причина заключается в том, что как значение стандартного сопротивления, так и напряжение, измеренное потенциометром, могут быть точно определены измерительными приборами.Калибровка ваттметраСхема, используемая для калибровки ваттметра, показана на рисунке ниже.

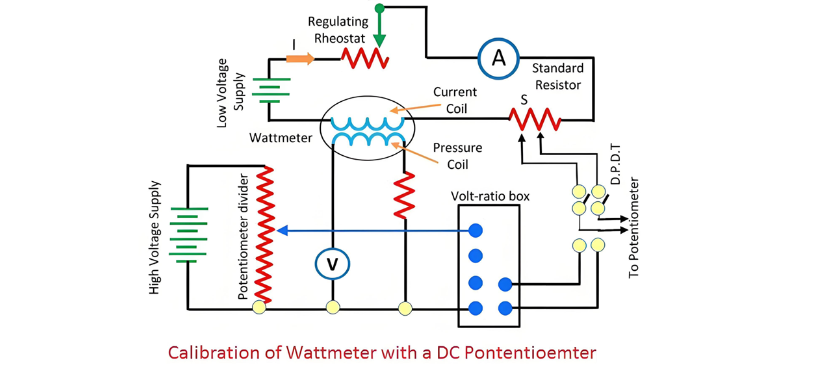

Стандартное сопротивление подключается последовательно с ваттметром, который требует калибровки. Низковольтный источник питания подает ток в токовую катушку ваттметра. Реостат подключен последовательно с катушкой для регулировки значения тока.

Цепь напряжения питается от электрической сети. Вольт-делитель используется для снижения напряжения до уровня, который можно удобно измерить потенциометром. Фактические значения напряжения и тока измеряются с помощью двухполюсного двухпозиционного переключателя. Затем точное произведение напряжения и тока (VI) сравнивается с показанием ваттметра.
