I. Pontos de Dificuldade: Desafios na Retrofitagem Convencional de Subestações
Transformadores de corrente (TCs) eletromagnéticos tradicionais apresentam numerosos problemas em subestações envelhecidas:
- Alto Custo de Retrofit: A substituição de TCs convencionais requer grandes interrupções de energia, construção civil e atualizações nos painéis de proteção, cablagem e sistemas de aterramento. Os custos combinados excedem 50%.
- Baixa Compatibilidade: Novos dispositivos têm incompatibilidades de interface com os sistemas secundários legados (por exemplo, relés, medidores), necessitando de dispositivos adicionais de conversão.
- Restrições de Espaço: Subestações envelhecidas têm espaço limitado. TCs convencionais são volumosos e pesados, tornando o içamento difícil e potencialmente exigindo a expansão da fundação.
- Comissionamento Demorado: As retrofits envolvem testes de integração multi-sistema. Janelas de interrupção apertadas atrasam a restauração da rede.

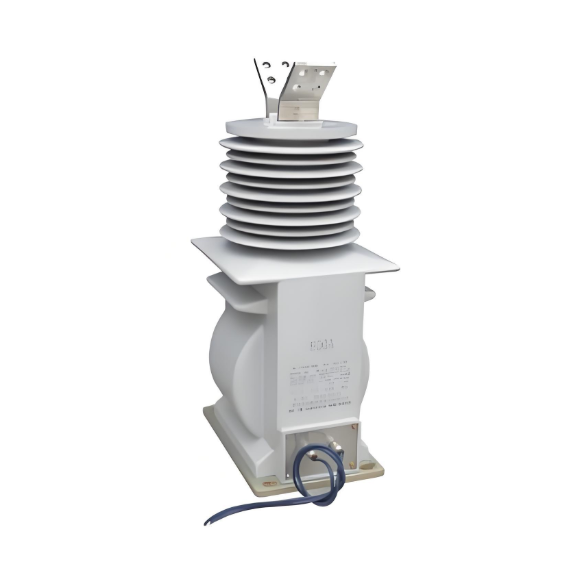

II. Solução: Retrofit Econômico com TCE (Transformador de Corrente Eletrônico)
Através da tecnologia TCE, alcance um caminho de upgrade de "minimizar o custo de retrofit, maximizar a compatibilidade com os sistemas existentes":
**▶ Vantagem Econômica Central: Redução Significativa no Custo Total de Retrofit**
| Item de Custo |
Retrofit de TC Convencional |
Solução de Retrofit TCE |
Economia de Custo |
| Instalação de Equipamentos |
Guindaste/Obra Civil/Reforço de Fundação |
Montagem Direta por Parafuso |
**↓ 40% do custo de construção** |
| Cablagem |
Cabos de Cobre Multifilares + Cablagem Extensa |
Fibras Ópticas / Linhas de Sinal Digital |
**↓ 60% do custo de cabos** |
| Retrofit de Interface de Equipamentos Secundários |
Substituição Necessária de Painéis de Proteção e Medidores |
Compatível com Saída Analógica Tradicional |
**↓ 80% do custo de retrofit secundário** |
| Duração da Interrupção |
≥7 Dias (Parada Total da Subestação) |
≤3 Dias (Interrupção Parcial) |
**↓ 50% da perda de interrupção** |
**▶ Design de Compatibilidade: Integração Sem Costuras com a Infraestrutura Existente**
- Saída de Interface Híbrida:
TCEs apresentam saída analógica embutida (4-20mA/0-5V) + saída digital (IEC 61850-9-2), compatíveis com três cenários:
- Dispositivos de Proteção Legados: Conectam-se diretamente aos terminais de entrada de corrente existentes.
- Sistemas de Proteção Digitais: Enviem mensagens GOOSE via Unidades de Fusão (UFs).
- Sistemas de Medição: Saída simultânea de sinais analógicos para amostragem de medidores.
- Instalação Plug-and-Play:
- Não Requer Guindaste: Peso do TCE <15kg (vs. ~150kg para TCs convencionais), permitindo instalação manual.
- Tamanho Compacto: Diâmetro ≤200mm, encaixando-se nas suportes de montagem originais dos TCs.
- Bobina Rogowski Flexível: Pode ser enrolada ao redor dos condutores primários existentes, eliminando a desmontagem da barra de distribuição.
- Esquema Adaptativo de Fornecimento de Energia:
- Fornecimento de Energia por Laser: Energia entregue através de fibras ópticas embutidas em isolantes, eliminando fornecimentos de energia separados.
- Captação de Energia da Barra de Distribuição: Captação indutiva de energia usa a corrente primária para auto-fornecimento, adequada para ambientes passivos.
III. Realização de Valor: Retorno Rápido do Investimento em Retrofit
| Fase de Retrofit |
Valor Central da Solução TCE |
Impacto Econômico |
| Pré-construção & Construção |
Reduz o Cronograma em 70% |
Reduz a Perda de Interrupção ≥ ¥2 milhões |
| Comissionamento |
Plug-and-play, sem calibração para proteção legada |
Custos de Comissionamento **↓60%** |
| Operação & Manutenção |
Sem saturação magnética, medição de banda larga (0.1Hz~5kHz) |
Frequência de Manutenção Reduzida em 90% |
| Expansão a Longo Prazo |
Interfaces digitais pré-instaladas suportam futuras atualizações de subestações inteligentes |
Evita investimento em retrofit secundário |
IV. Estudo de Caso Representativo: Retrofit da Subestação Gudu 110kV
- Configuração Original: TCs eletromagnéticos (comissionados em 1985)
- Solução de Retrofit:
Instalados 12 TCEs (Classe ±0.5S) para substituir TCs convencionais. Sinais de saída:
→ 4-20mA alimentados em dispositivos de proteção de relé existentes.
→ IEC 61850-9-2LE alimentados em novos painéis de controle inteligente.
- Resultados Econômicos:
- Investimento Total Reduzido em 42% (principalmente economizado em cablagem, obras civis, comissionamento).
- Tempo de Interrupção Reduzido de 7 dias planejados originalmente para 2.5 dias.
- Compatibilidade Verificada: Tempo de operação de proteção diferencial convencional mantido em 15ms, com nenhuma falha de disparo / mal funcionamento.
V. Por que Escolher o Retrofit Econômico TCE?
- Custo Controlado: Orçamento de retrofit reduzido em 30%-50%, ROI < 3 anos.
- Mitigação de Riscos: Mantém a lógica de proteção existente, evitando riscos de reconfiguração do sistema.
- Evolução Suave: Compatível com os sistemas analógicos atuais, suportando a rede digital do futuro.
- Substituição de Emergência: Substituição de TC com falha concluída em tão pouco quanto 48 horas.
