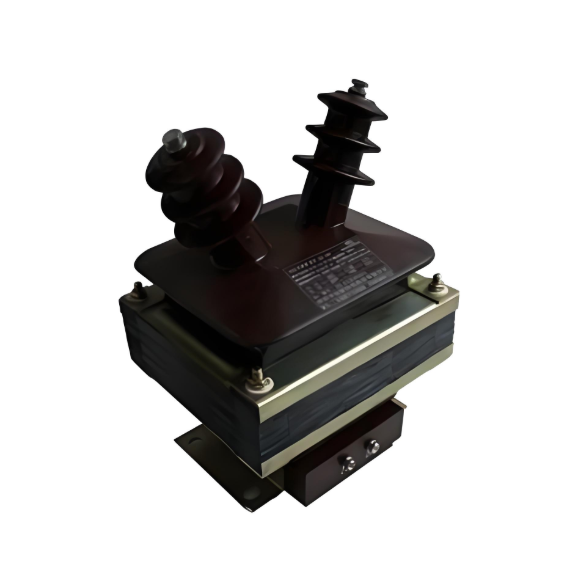

Objetivo do Desafio: Abordar os pontos de dor dos transformadores de corrente (CTs) convencionais de armários de comutação a ar (AIS) em termos de precisão de medição (especialmente sob condições de sobrecarga e transitórias), estabilidade mecânica e confiabilidade a longo prazo. Alcançar inovação tecnológica central para melhorar integralmente o desempenho do produto.
Soluções de Otimização de Tecnologia Central:
- Revolução do Material do Núcleo Anular: Liga Nanocristalina Substitui Aço Silício
- Solução Central: Abandonar o aço silício tradicional, adotando uma liga nanocristalina de ferro de alto desempenho como material do núcleo.
- Vantagens Técnicas:
- Perdas Nucleares Ultra-baixas (≤0,5W/kg): Reduz significativamente as perdas por histerese e correntes parasitas em comparação com o aço silício, diminuindo consideravelmente a geração de calor e melhorando a eficiência energética.
- Densidade de Fluxo de Saturação Ultra-alta (1,8T): Superior ao ponto de saturação do aço silício (geralmente <1,6T), aumentando significativamente a capacidade anti-saturação.
- Precisão Garantida: Mantém a operação estável na região linear mesmo sob condições de sobrecarga de 120% da corrente nominal, garantindo a satisfação contínua dos rigorosos requisitos de precisão da classe 0,2S.
- Resposta de Frequência Ampliada: Características excelentes de alta frequência formam a base para a medição precisa de correntes transitórias.
- Design Estrutural Anti-vibração: Encapsulamento Composto Rígido-Flexível
- Solução Central: Utilizar o encapsulamento e cura a vácuo integral de enrolamentos secundários e leads-chave utilizando um compósito de resina epóxi de alta resistência + fibra de vidro reforçada direcionalmente.
- Vantagens Técnicas:
- Estabilidade Mecânica Excepcional: Forma uma estrutura monolítica de alta resistência e rigidez, absorvendo e dispersando eficazmente o estresse mecânico e a energia de vibração.
- Resistência à Vibração Comprovada: Passou por testes rigorosos de varredura de vibração aleatória de banda larga (10-500Hz, simulando condições severas), com deslocamento medido <0,1mm, bem abaixo dos limites padrão. Elimina riscos de afrouxamento de terminais secundários e fratura por fadiga de juntas soldadas causados por vibração.
- Tolerância Ambiental: Excelente resistência a intempéries, umidade e poeira, protegendo contra ambientes operacionais adversos.
- Tecnologia de Vazios Distribuídos: Gerenciamento de Remanência Preciso
- Solução Central: Introduzir com precisão uma série de vazios distribuídos e controlados de nível micrométrico (~50µm) em regiões não críticas do caminho magnético do núcleo através de um processo especializado.
- Vantagens Técnicas:
- Controle Efetivo de Remanência: Limita eficientemente o fluxo residual (remanência) gerado no núcleo após a interrupção da corrente de falha, reduzindo significativamente seu impacto na precisão subsequente da medição (especialmente para correntes pequenas).
- Salto no Desempenho Transitório: Melhora significativamente a capacidade de transformação do CT para componentes DC decrescentes não periódicos (DC Offset) gerados por falhas do sistema de energia (por exemplo, curto-circuitos), garantindo erro de transformação de corrente transitória <5%. Atende aos requisitos modernos de alta precisão transitória para CTs de proteção (incorporando aspectos das características de CTs de classe TP).
- Mantém Alta Precisão: Preserva a integridade do núcleo em regiões críticas do caminho magnético, garantindo medição de alta precisão (Classe 0,2S) sob correntes operacionais normais.
Benefícios Completos (Valor Quantificável):
- Garantia de Precisão de Medição: Consistentemente atinge os requisitos de precisão da Classe 0,2S em condições exigentes (por exemplo, sobrecarga de 120%, transientes complexos), fornecendo "olhos" mais confiáveis para sistemas de medição de energia e proteção.
- Salto na Confiabilidade: Redução significativa na taxa de falhas ≥60%. As falhas mecânicas causadas por vibração são virtualmente eliminadas. As atualizações do material do núcleo e da estrutura aumentam substancialmente a estabilidade geral.
- Vida Útil Estendida: O design otimizado reduz significativamente os impactos do envelhecimento do material, fadiga por tensão e efeitos térmicos, aumentando a vida útil projetada para ≥40 anos, reduzindo dramaticamente os custos de manutenção e substituição ao longo do ciclo de vida.
- Fundação para a Segurança do Sistema de Energia: A capacidade de transformação de alta precisão em transientes é crucial para garantir a limpeza rápida e precisa de falhas pelos relés de proteção, apoiando fortemente a operação segura e estável da rede.
Implementação & Validação:
As tecnologias centrais desta solução (Núcleo Nanocristalino, Encapsulamento Composto Anti-vibração, Vazios Micro Distribuídos) foram rigorosamente validadas através de testes de tipo, testes ambientais (aumento de temperatura, umidade, condensação) e testes de envelhecimento acelerado de longo prazo. Os testes de vibração seguiram estritamente padrões incluindo IEC 60068-2-6. Os testes de desempenho eletromagnético (precisão, características transitórias, aumento de temperatura, isolamento, etc.) foram conduzidos de acordo com IEC 61869-1, -2 e padrões nacionais relevantes. Os dados do relatório de teste suportam robustamente a eficácia da solução.
