| Marca | ROCKWILL |
| Série | RMR,RGIS,REC |

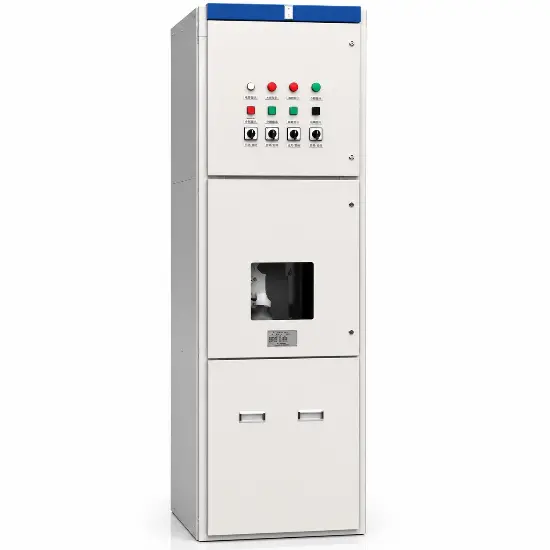

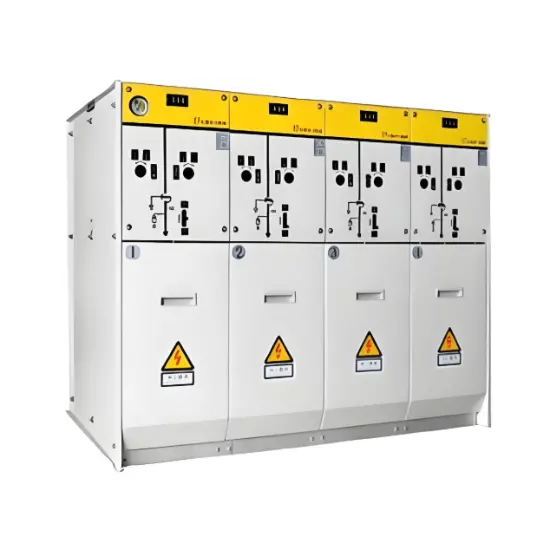

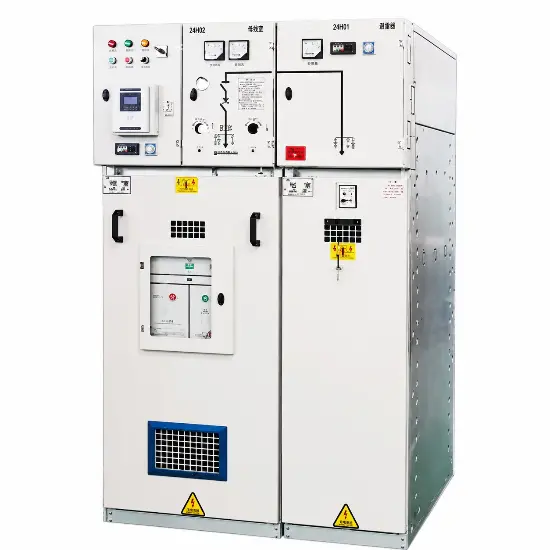

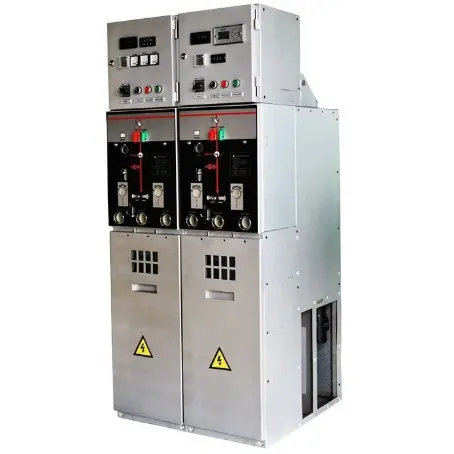

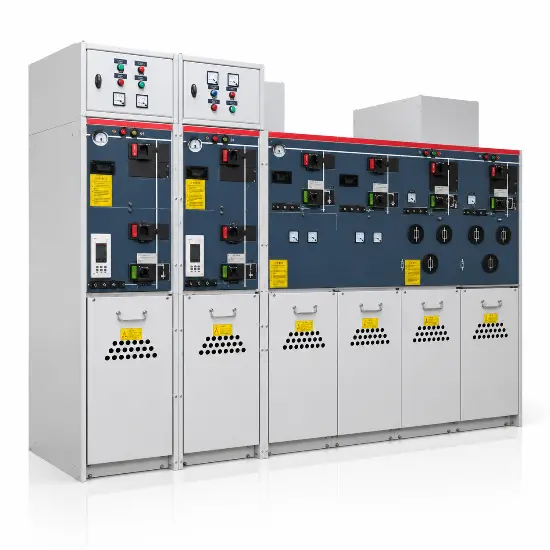

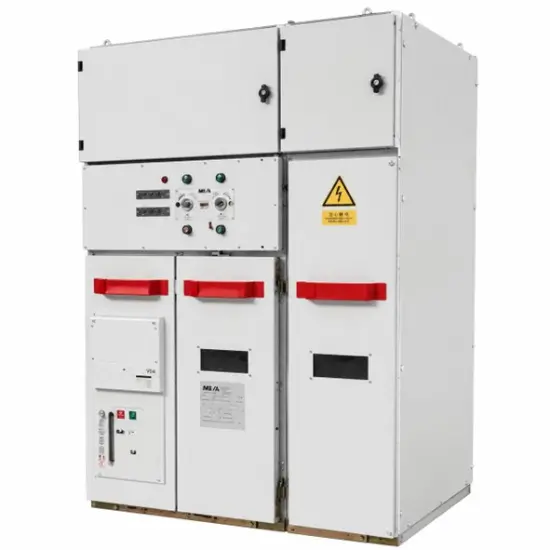

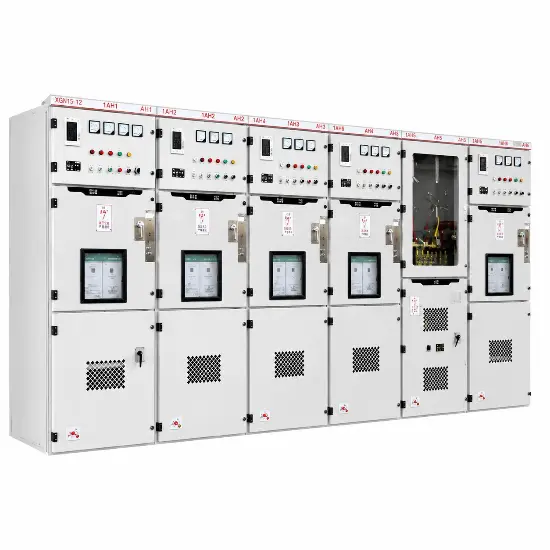

Chaveamento de média tensão com invólucro metálico projetado para substituir diretamente os painéis legados de SF6 ao fim de sua vida útil — mesma função, interrupção a vácuo, isolamento a ar ou sólido com PCA zero, sem gases de efeito estufa.
Os conjuntos de manobra de SF6 instalados estão envelhecendo e as regulamentações sobre gases fluorados estão se tornando mais rigorosas. O fim da vida útil é o momento natural e de menor interrupção para mudar para uma alternativa livre de SF6.
O chaveamento de substituição de SF6 permite que você desative os antigos painéis de SF6 sem reintroduzir o mesmo gás. Em vez de reabastecer e fazer a manutenção de equipamentos de SF6 envelhecidos, você instala novos painéis homologados, isolados a ar seco ou epóxi sólido e com interrupção a vácuo selado — uma solução de chaveamento de média tensão ecológica que também resolve suas obrigações de relatórios e recuperação de gases F. Para o lado da URM do anel, consulte nossa URM alternativa ao SF6.
Substitua na desativação em vez de estender a vida útil — evita investir dinheiro em equipamentos de SF6 envelhecidos.
Painéis projetados em torno dos arranjos existentes de cabos e barramentos para minimizar o trabalho civil e de recabeamento.
O isolamento a ar seco ou sólido significa que nada com potencial de aquecimento é selado nos novos painéis.
Nossa linha de fabricação de chaveamento a ar seco constrói os painéis de disjuntor, medição, acoplamento de barramento e alimentador que você precisa, de acordo com o seu diagrama unifilar.
A substituição é funcionalmente idêntica ao antigo painel de SF6 — disjuntor de entrada, proteção de alimentador, medição e acoplamento de barramento — mas o isolamento é a ar ou sólido e a interrupção é a vácuo. Se você estiver decidindo entre as rotas de isolamento, nossos guias de comparação detalham as compensações de engenharia: leia ar seco versus chaveamento de SF6 para o caso de retrofit e ar puro versus chaveamento de SF6 para a comparação ambiental e dielétrica.
Valores representativos; a ficha técnica certificada para o seu esquema é preparada sob solicitação — entre em contato conosco.
| Parâmetro | Valor típico |
|---|---|
| Tensão nominal | 12kV / 24kV (36kV sob solicitação) |
| Meio isolante | Ar seco / epóxi sólido — livre de SF6, PCA 0 |
| Dispositivo de interrupção | Disjuntor a vácuo selado |
| Corrente nominal normal | 630A / 1250A (até 2000A sob solicitação) |
| Corrente de curta duração nominal | 20kA / 3s (25kA sob solicitação) |
| Tipos de painéis | Disjuntor, alimentador, medição, acoplamento de barramento, proteção de transformador |
| Grau de proteção | IP4X frontal (até IP55 sob solicitação) |
| Norma | IEC 62271-1, IEC 62271-200 |
| Suporte para retrofit | Estudo de cabos e layout, FAT, orientação de comissionamento no local |
