Subestação Compacta de Transformação de Distribuição de Energia Trifásica 33kV 1250kVA

Descrição

A subestação transformadora combinada de 35kV é um produto completo que integra equipamento de comutação de tensão, transformador e equipamento de distribuição de baixa tensão. É geralmente aplicada em arquiteturas cívicas, distritos residenciais, fábricas de médio e pequeno porte, minas e campos petrolíferos, sendo usada como equipamento de transformação e distribuição, com características de forte completude, estrutura compacta, alta confiabilidade, baixa carga de trabalho no local, curto período de instalação, mobilidade, etc. Além disso, sua cor e exterior podem ser alterados adequadamente para se adaptar ao ambiente e embelezar o meio ambiente. É realmente o sucessor ideal da atual subestação transformadora de engenharia civil urbana e rural, e também é um novo tipo de equipamento completo para a construção e reforma de redes urbanas.

Características

• Esta subestação transformadora é composta por compartimento de comutação de alta tensão (AT), compartimento de comutação de baixa tensão (BT), compartimento de proteção relé e compartimento do transformador. As caixas dos compartimentos de comutação de AT, BT e proteção relé podem ser feitas de chapa de liga de alumínio, chapa de aço ou chapa composta. A chapa de liga de alumínio é tratada por oxidação anódica para reforçar sua estabilidade contra corrosão. A chapa de aço e as peças estruturais de aço são todas tratadas com fosfatização, e a chapa composta é
• Destacada por sua aparência viva, isolamento térmico e retardo de incêndio. O compartimento do transformador está equipado com uma rede de proteção, mas não tem uma caixa fechada, o que não só garante uma melhor difusão térmica, mas também pode garantir a segurança de pessoas e equipamentos contra acidentes.
• Compartimento de comutação de AT: O compartimento de comutação de AT pode ser montado com equipamentos de comutação JYNI-35, KYNI0-35 ou interruptores de carga de 35KV. Está disponível o tipo de cabo aéreo para a montagem de cabos de entrada e saída de 35KV.
• Compartimento de comutação de BT: Quando é 10KV no lado de BT, o compartimento de comutação de BT pode ser montado com equipamentos de comutação XGN2-10, KZNI-12 e KYNI-12, unidade de anel HXGNII-10F, HXGN26-10(F). Quando é 0.4KV no lado de BT, o compartimento de comutação de BT (sem preparação de equipamento de comutação de BT considerando a economia de espaço) pode ser montado com disjuntores de quadro série DW15T, ME, M e F, bem como disjuntores moldados de ar série DZ20, CM, H e S.
• Compartimento de proteção de desligamento: O compartimento de proteção de desligamento está equipado com painel AC, painel DC, painel de sinal, painel de proteção, painel de controle de movimento (RTU), painel de máquina de onda portadora ou conjunto de terminação de fibra ótica.
• Consulte o diagrama para o layout plano e o layout vertical da subestação transformadora de 35KV.

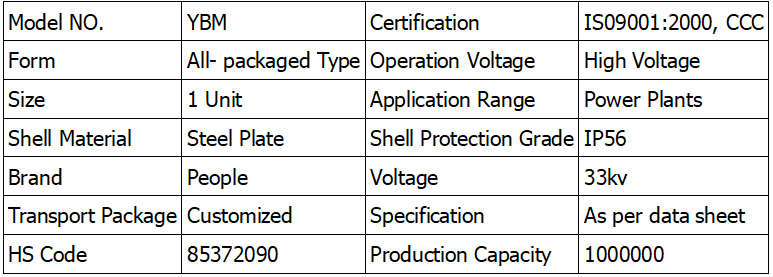

Especificações Técnicas Principais

Condições Ambientais

• Altitude: ≤ 1000m;
• Temperatura ambiente: +40°C -25°C ;
• Umidade relativa: Média diária ≤ 95%, média mensal ≤ 90%;
• Vibração ou impacto severos anormais;
• Ambiente de instalação: Interior, sem perigo de incêndio ou explosão, sem gás ou poeira corrosiva, sem impacto agudo.
