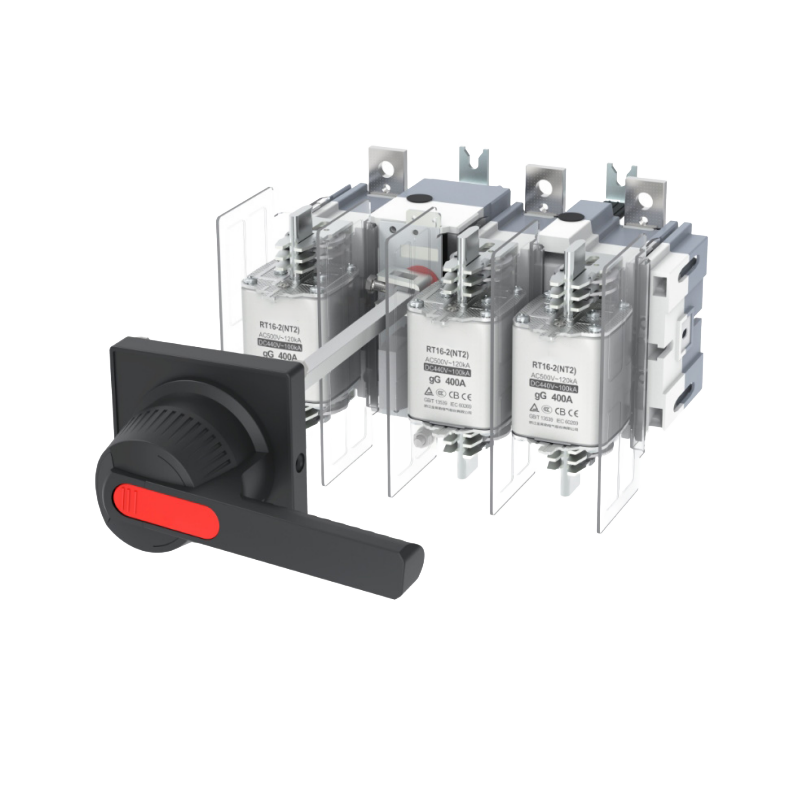

| Número do Modelo | Série HH15 de grupo de fusíveis desligador e desligador |
| Corrente nominal | 250-2000A |
| número de polos | 3,3N,4 |
| Série | HH15-QSA，QA， QP |
A série HH15 de grupos de fusíveis desligadores e interruptores desligadores (adiante referidos como interruptores) inclui as séries QSA, QA e QP, que são principalmente aplicáveis a circuitos de distribuição e de motores com correntes de curto-circuito elevadas, como interruptor principal ou interruptor principal operado manualmente com pouca frequência. Os interruptores da série QSA podem ser utilizados para a proteção contra curto-circuitos no circuito.
O interruptor está em conformidade com as normas GB/T 14048.3 e IEC60947-3 e é amplamente utilizado em conjuntos de baixa tensão tipo gaveta de nível superior.
A temperatura do ar ambiente não deve ser superior a +40 ℃, nem inferior a -5 ℃, e a temperatura média nas 24 horas não deve exceder +35 ℃.
A altitude do local de instalação não deve exceder 2000m.
Quando a temperatura do ar ambiente for de +40 ℃, a humidade relativa não deve exceder 50%. A uma temperatura mais baixa, uma humidade relativa mais elevada é permitida, por exemplo, 90% a 20 ℃. Devem ser tomadas medidas especiais para condensação ocasional causada por alterações de temperatura.
O nível de poluição do ambiente circundante é de 3 polos.
O interruptor deve ser instalado num local sem agitação significativa, vibração de choque e invasão de chuva e neve. Ao mesmo tempo, o local de instalação deve estar livre de meios perigosos explosivos, e os meios devem estar livres de gases e poeiras suficientes para corroer metais e danificar a isolamento.
O interruptor adota o modo de operação de rotação frontal, composto por mecanismo de operação, sistema de contato, manípulo, etc.
O interruptor adota uma estrutura totalmente fechada e é operado por armazenamento de energia de mola. A velocidade de fechamento e interrupção do interruptor é independente da velocidade de ação do operador, para garantir a segurança dos operadores e do equipamento.
O interruptor possui um sistema de contato com desempenho único. O sistema de contato móvel é formado diretamente a partir de barra de cobre vermelho. A peça de contato móvel tem uma estrutura de ponte e possui função de ajuste automático, de modo a garantir efetivamente o contato de linha quando conectado ao contato fixo, assegurando assim a estabilidade da elevação de temperatura do produto.
O manípulo pode ser instalado na porta do gabinete do interruptor. Quando a porta do gabinete está fechada, o manípulo se encaixa com a alavanca de operação do interruptor. Quando o interruptor está na posição fechada, o manípulo é intertravado com a porta do gabinete para evitar que a porta do gabinete se abra.
O interruptor também está equipado com um eixo de extensão, e o comprimento especial pode ser personalizado separadamente.

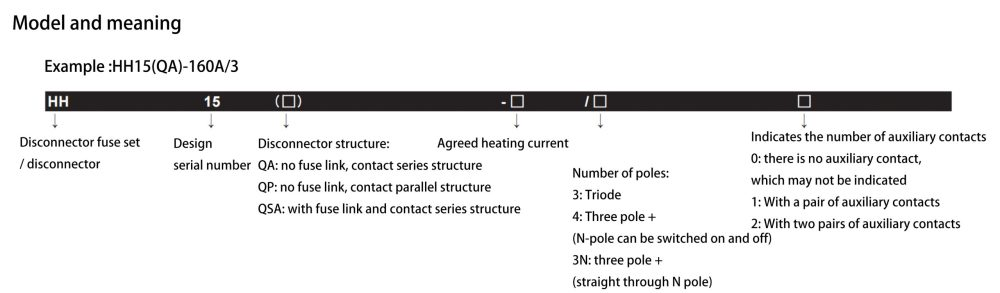

HH15(QSA)-□/□□
| Specifications | QSA-125 |
QSA-160 | QSA-250 | QSA-400 | QSA-630 | QSA-800 | QSA-1000 | QSA-1250 |
|
| Number of main poles | 3,3N,4 |
3,3N,4 | 3,3N,4 | 3,3N,4 | 3,3N,4 | 3,3N,4 | 3,3N,4 | 3,3N,4 |
|
| Rated insulation voltage Ui | V |
1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Rated impulse withstand voltage Uimp | kV |
12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Rated working voltage Ue | V |
415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V |
| Agreed heating current | A |
125 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 |
| Rated working current | A |
125/100 | 160/100 | 250/200 | 400/315 | 630/500 | 800/500 | 1000/800 | 1250/1000 |
| Rated limiting short-circuit current | kA |
100/50 | 100/50 | 100/50 | 100/50 | 100/50 | 100/50 | 100/50 | 100/50 |
| Mechanical life | time |
15000 | 12000 | 12000 | 12000 | 3000 | 3000 | 1000 | 1000 |
| Electrical life | time |
1000 | 300 | 300 | 300 | 200 | 150 | 100 | 100 |
| Fuse size |
|
00 | 00 | 1 | 2 | 3 | 3 | RSO(RS3)-1250 | 4 |
| Operating torque | Nm |
7.5 | 16 | 16 | 16 | 30 | 30 | 38 | 38 |
| Agreed heating current of auxiliary contact Ith 400V、AC-15A | 4 |
4 | 4 | 4 | 4 | 4 | 4 | ||
HH15(QA)-□/□□
| Specifications | QSA-125 |
QSA-160 | QSA-200 | QSA-400 | QSA-630 | QSA-1000 | QSA-1250 | QSA-1600 |
|
| Number of main poles | 3,3N,4 |
3,3N,4 | 3,3N,4 | 3,3N,4 | 3,3N,4 | 3,3N,4 | 3,3N,4 | 3,3N,4 | |
| Rated insulation voltage Ui | V |
1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Rated impulse withstand voltage Uimp | kV |
12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Rated working voltage Ue | V |
415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V |
| Agreed heating current | A |
125 | 160 | 200 | 400 | 630 | 1000 | 1250 | 1600 |
| Rated working current：AC-23B | A |
12 | 160 | 200/160 | 400 | 630/400 | 1000/630 | 1250/1000 | 1600/1000 |
| Rated short-time withstand current Icw | Ka/1s |
5 | 5 | 5 | 12.6 | 12.6 | 25 | 50 | 50 |
| Mechanical life | time |
15000 | 15000 | 12000 | 3000 | 3000 | 3000 | 1000 | 1000 |
| Electrical life | time |
1000 | 1000 | 1000 | 300 | 300 | 150 | 100 | 100 |
| Operating torque | Nm |
7.5 | 7.5 | 7.5 | 16 | 16 | 30 | 38 | 38 |
| Agreed heating current of auxiliary contact Ith 400V、AC-15A | 4 |
4 | 4 | 4 | 4 | 4 | 4 | 4 |
|
HH15(QP)-□/□□
| Specifications | QSA-250 |
QSA-400 | QSA-630 | QSA-1000 | QSA-1250 | QSA-1600 | QSA-2000 | QSA-2500 |
|
| Number of main poles | 3,3N,4 |
3,3N,4 | 3,3N,4 | 3,3N,4 | 3,3N,4 | 3,3N,4 | 3,3N,4 | 3,3N,4 |
|
| Rated insulation voltage Ui | V |
1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Rated impulse withstand voltage Uimp | kV |
12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Rated working voltage Ue | V |
415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V |
| Agreed heating current | A |
250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 |
| Rated working current 690V：AC-21B | A |
250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 |
| Rated working current 415V：AC-22B | A |
250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 |
| Rated short-time withstand current Icw | Ka/1s |
8 | 25 | 25 | 25 | 50 | 50 | 60 | 60 |
| Mechanical life | time |
15000 | 15000 | 12000 | 12000 | 3000 | 3000 | 500 | 2000 |
| Electrical life | time |
1000 | 1000 | 200 | 150 | 100 | 100 | 100 | 100 |
| Operating torque | Nm |
16 | 16 | 16 | 30 | 38 | 38 | 38 | 38 |
| Agreed heating current of auxiliary contact Ith 400V、AC-15A | 4 |
4 | 4 | 4 | 4 | 4 | 4 | ||

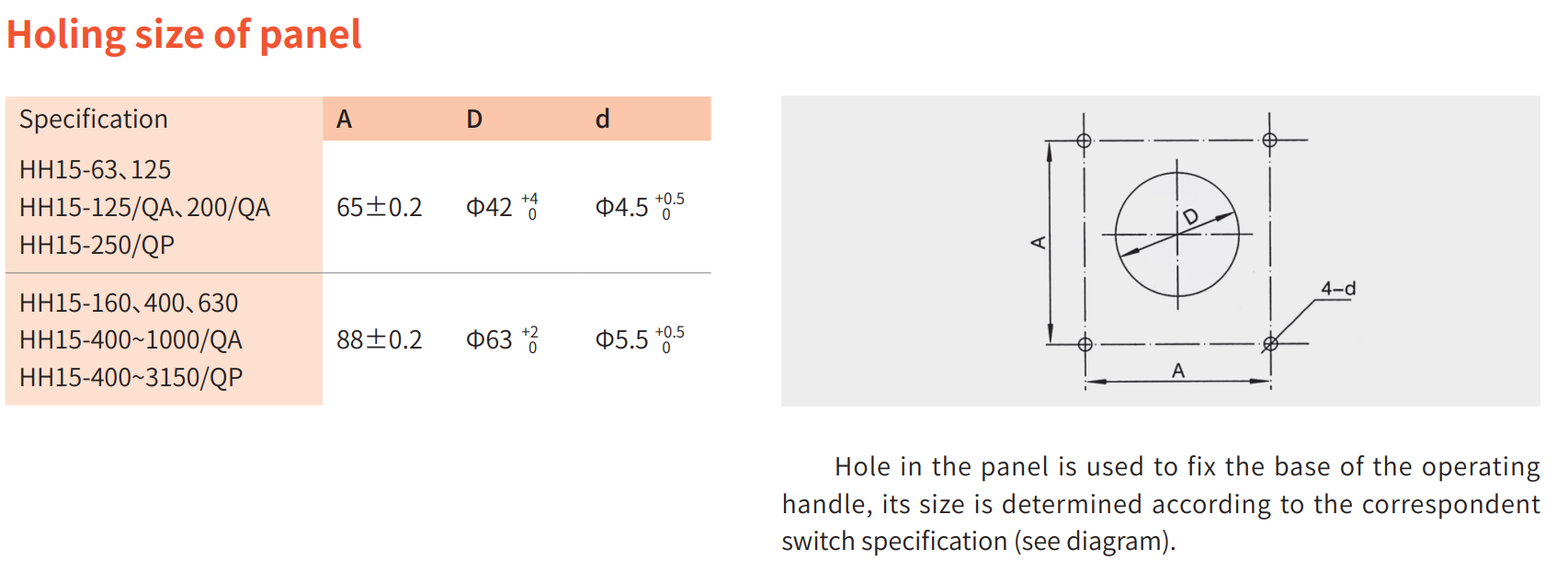

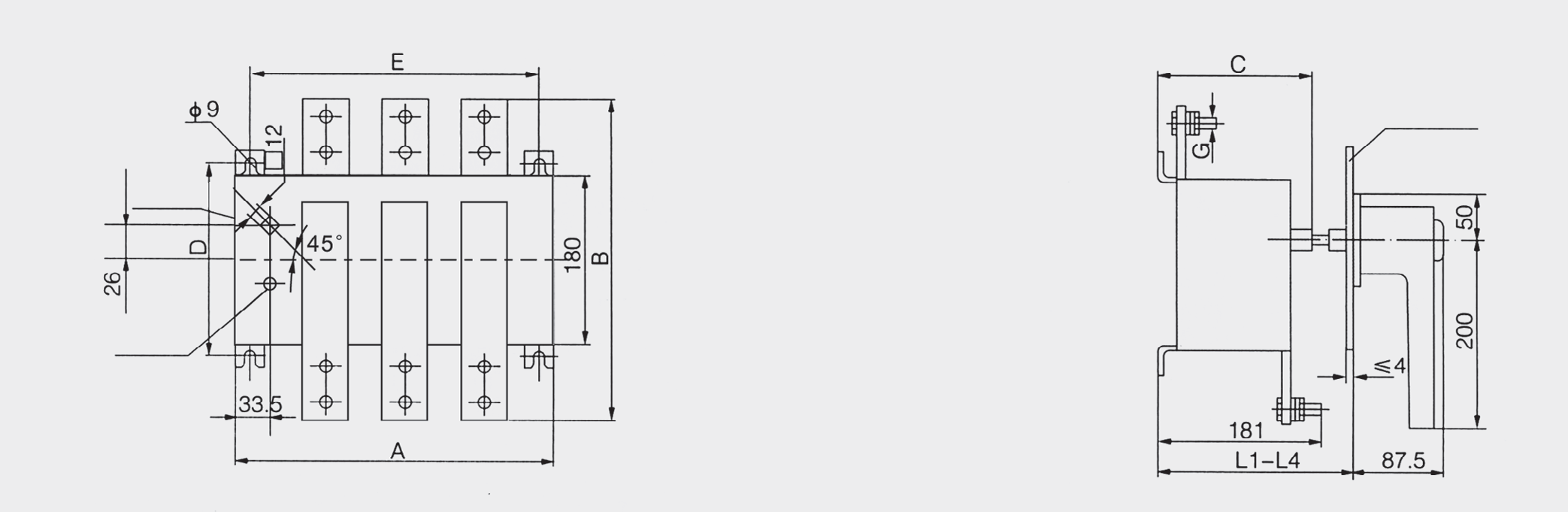

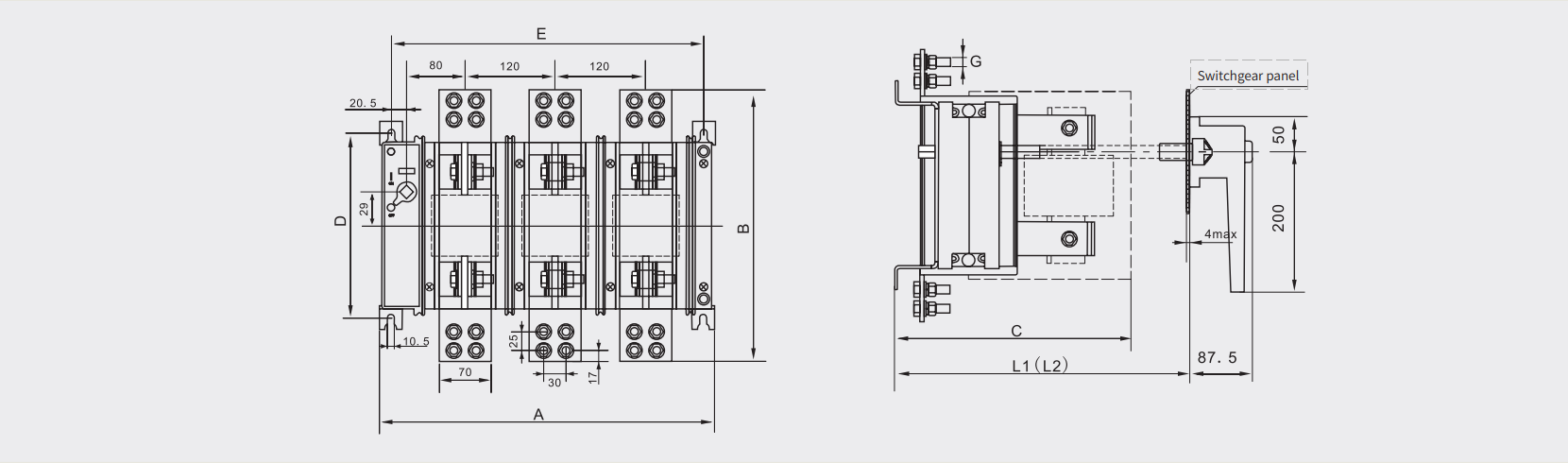

Dimensões gerais e de instalação do HH15-63, 125 (ver diagrama, tabela 1)

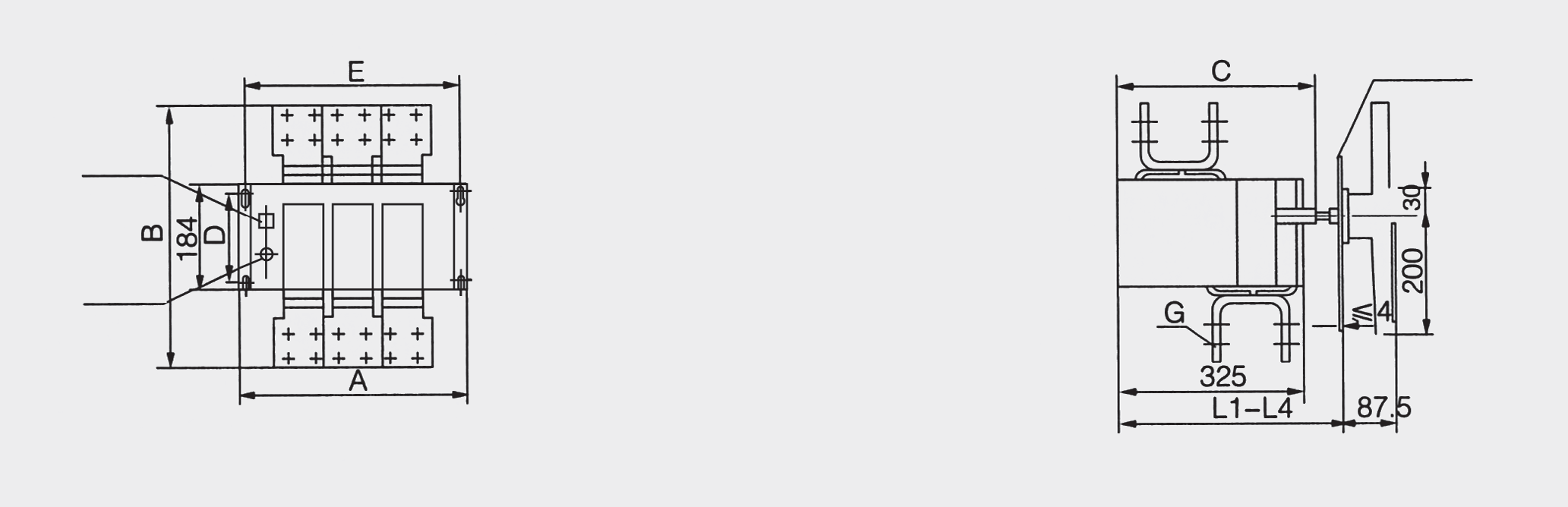

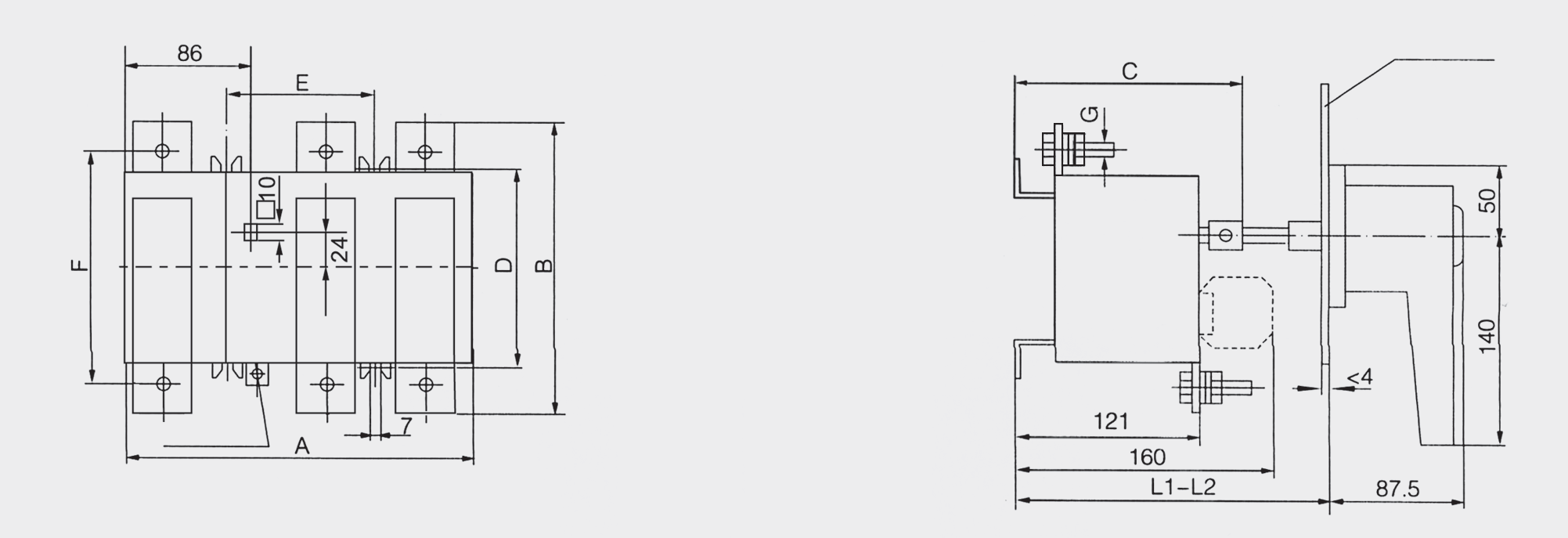

Dimensões gerais e de instalação do HH15-160, 250, 400 (ver diagrama, tabela 1)

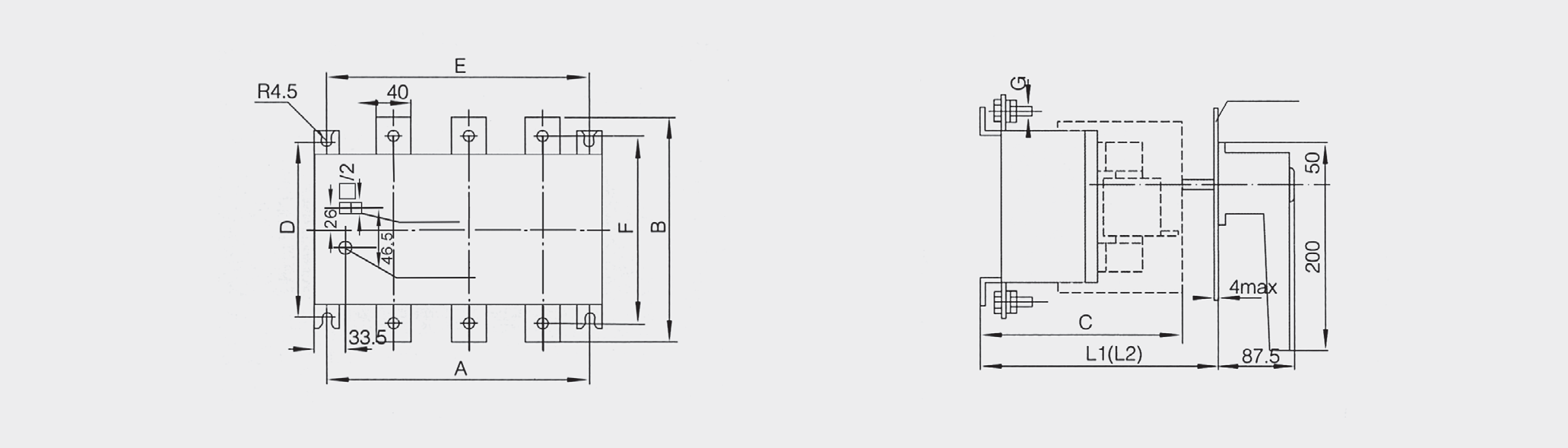

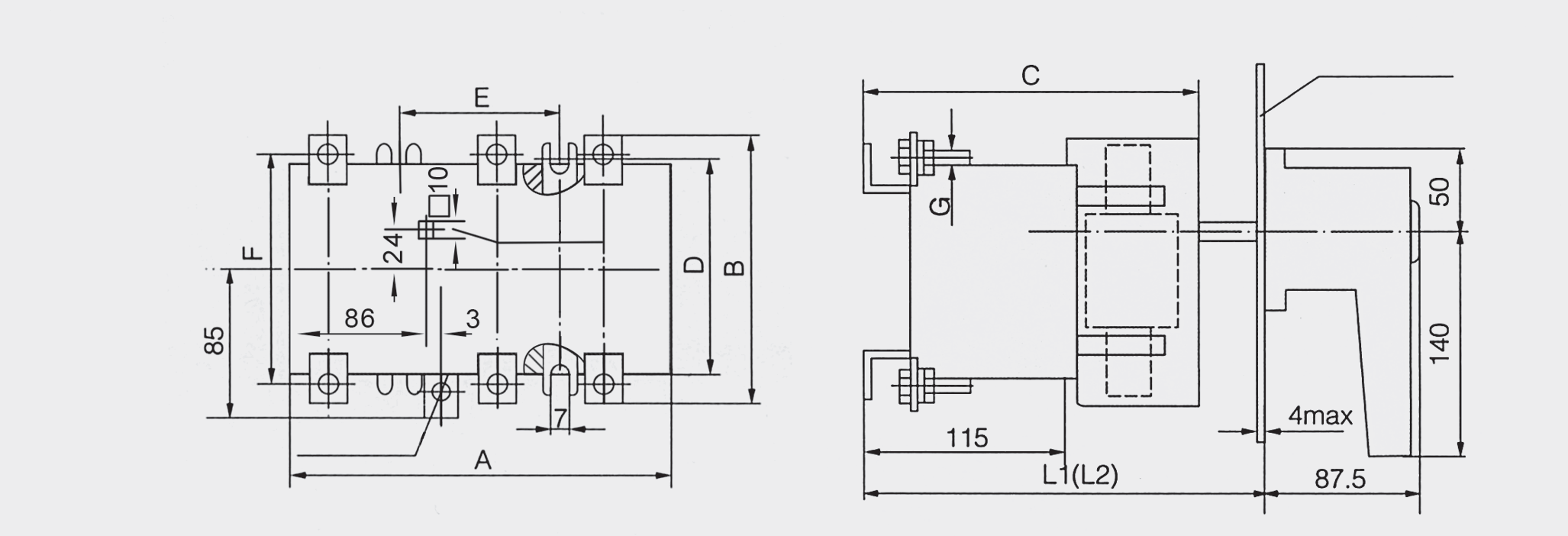

Dimensões gerais e de instalação do HH15-630, 800 (ver diagrama, tabela 1)

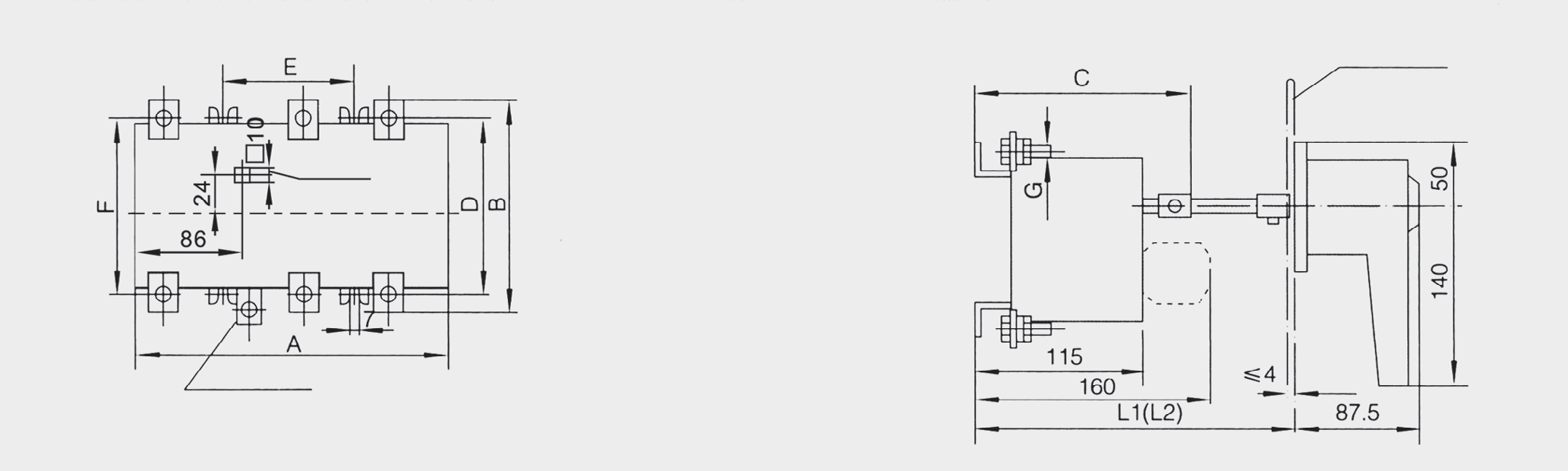

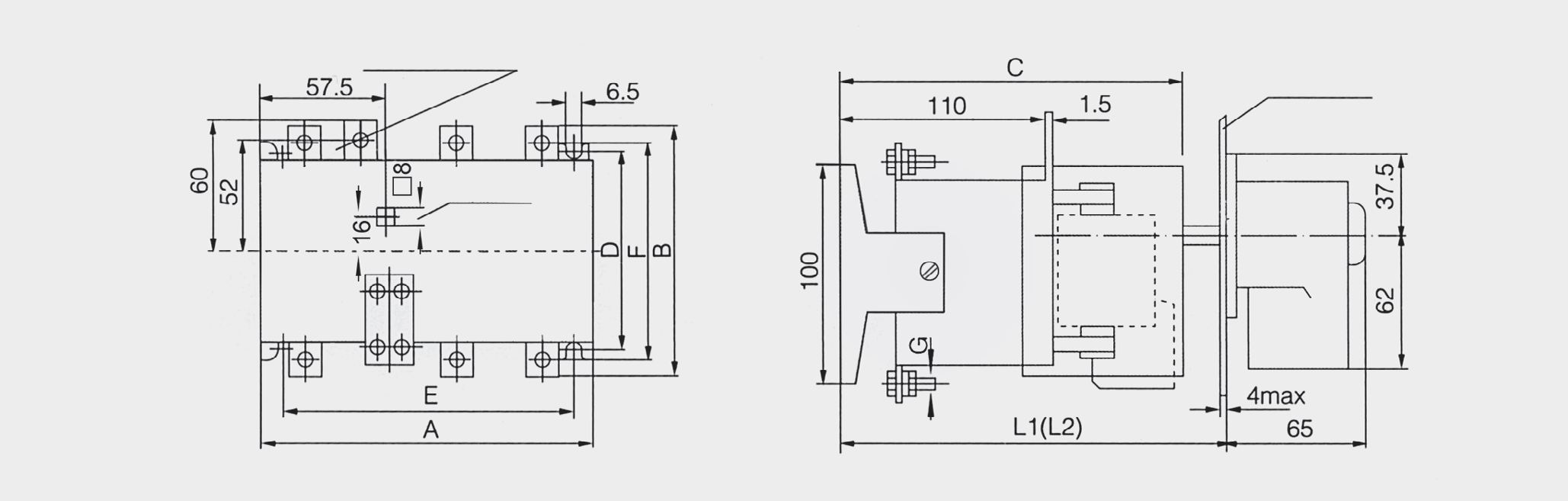

Dimensões gerais e de instalação do HH15-1000, 1250 (ver diagrama, tabela 1)

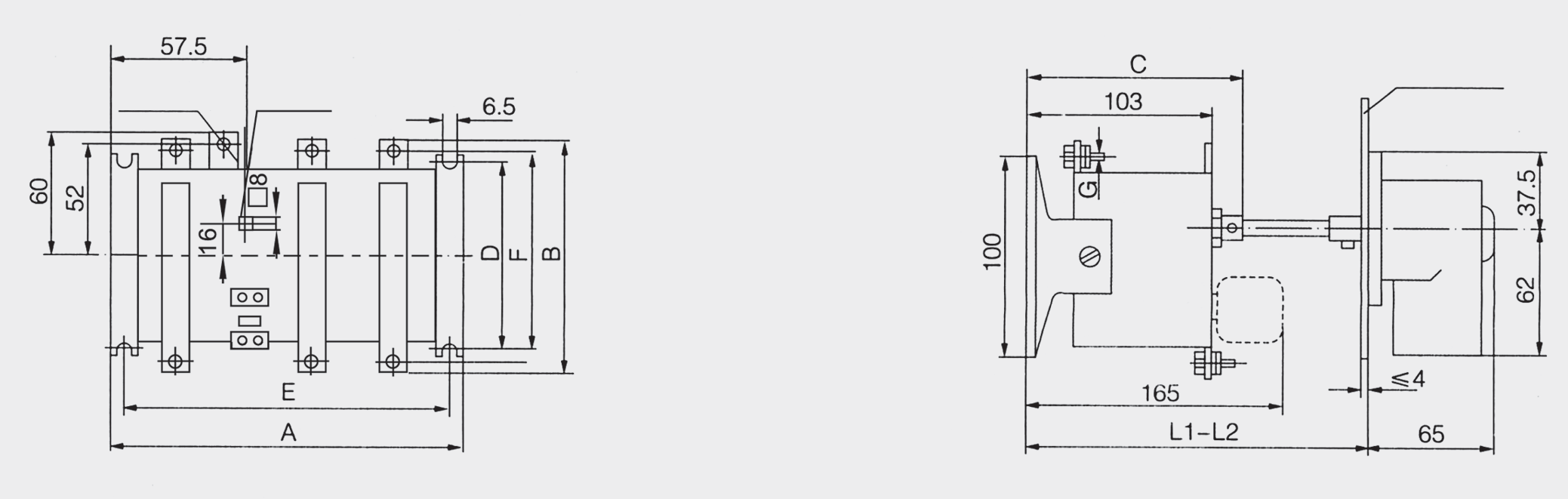

Dimensões gerais e de instalação do HH15-125/QA, 160/QA, 200/QA (ver diagrama, tabela 2)

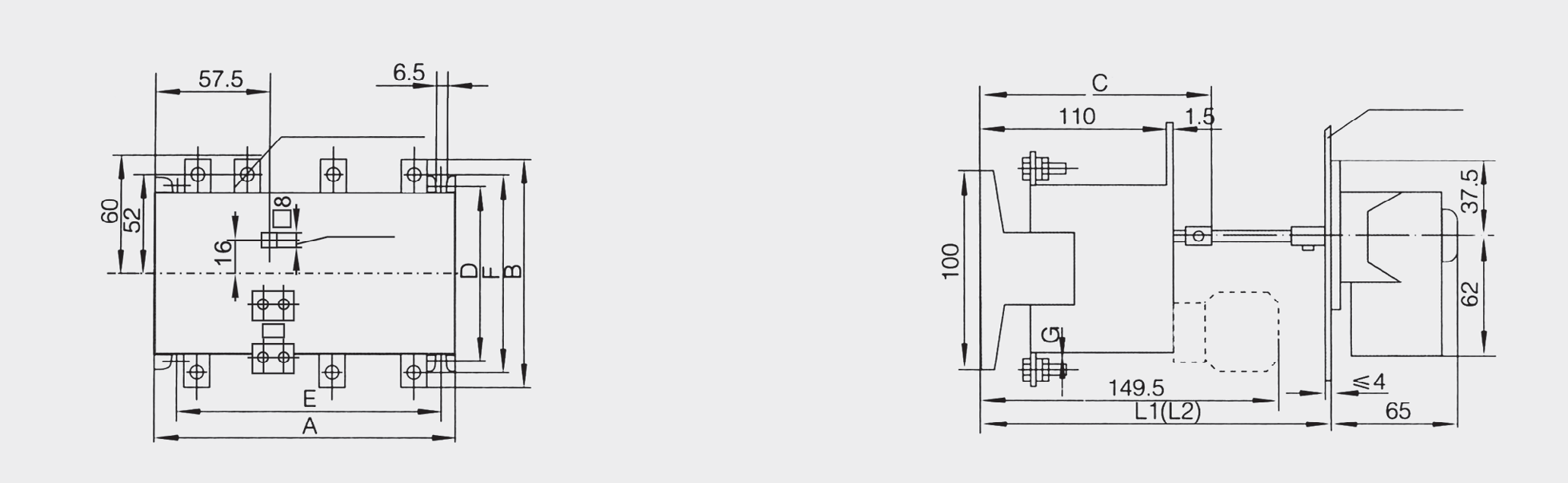

Dimensões gerais e de instalação do HH15-400/QA, 630/QA (ver diagrama, tabela 2)
Dimensões gerais e de instalação do HH15-1000/QA (ver diagrama, tabela 2)

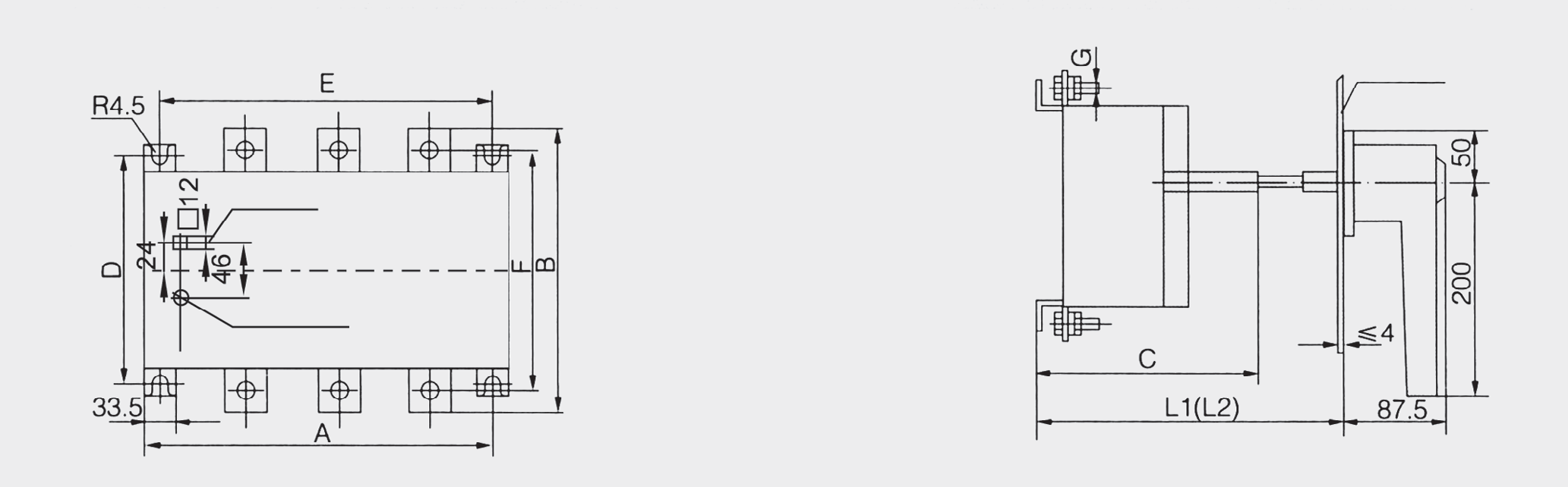

Dimensões gerais e de instalação do HH15-250/QP (ver diagrama, tabela 3)
Dimensões gerais e de instalação do HH15-400/QP, 630/QP, 1000/QP (ver diagrama, tabela 3
Dimensões gerais e de instalação do HH15-1250/QP, 1600/QP (ver diagrama, tabela 3)
Dimensões gerais e de instalação do HH15-2500/QP, 3150/QP (ver diagrama, tabela 3)
