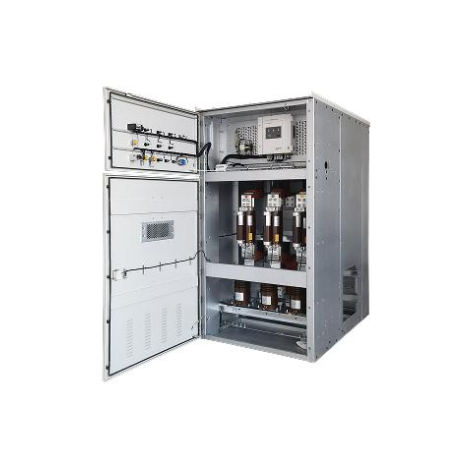

DGXK2 Equipamento de Manobra Limitador de Corrente de Alta Velocidade e Grande Capacidade

O DGXK2 Equipamento de Manobra de Limitação de Corrente de Alta Velocidade e Grande Capacidade é um dispositivo de proteção integrado projetado especificamente para sistemas de distribuição de energia de grande capacidade de média e alta tensão (principalmente 35kV/110kV). Ele integra tecnologia de comutação de alta velocidade, algoritmos inteligentes de limitação de corrente e estruturas completas de gabinetes. Sua função principal é responder rapidamente dentro de ≤10ms após a ocorrência de uma falha de curto-circuito, através da lógica de "primeiro limitar a corrente, depois interromper", suprimindo o pico real da corrente de curto-circuito no circuito com falha para 15%-50% do valor esperado, e então desligando com segurança o circuito com falha.

Este dispositivo pode não apenas ser aplicado independentemente em barramentos de ramificação de usinas e linhas principais de distribuição de parques industriais, mas também pode ser montado em gabinetes completos com disjuntores a vácuo, seccionadores e outros equipamentos, adaptando-se à instalação em múltiplos cenários internos/externos. Seu objetivo de design é resolver os pontos críticos em sistemas de distribuição de energia de grande capacidade, como "queima de equipamentos causada por corrente de curto-circuito excessiva" e "expansão de acidentes causada pela resposta lenta de chaves tradicionais". Ao mesmo tempo, reduz os requisitos para parâmetros de estabilidade dinâmica e térmica de transformadores, cabos e outros equipamentos na rede elétrica, ajudando o sistema de energia a alcançar os objetivos duplos de "proteção de segurança + otimização de custos".

Características

• Vantagens Duplas de Suporte de Grande Capacidade e Interrupção de Alta Velocidade: A corrente nominal cobre 630A-2500A, e a corrente de interrupção nominal pode chegar a 200kA, atendendo às necessidades de fornecimento de energia de grande capacidade de grandes parques industriais e redes de distribuição regionais; o tempo de interrupção é ≤10ms, que é muito mais rápido do que os disjuntores tradicionais (30-50ms), e pode completar o isolamento da falha antes que a corrente de curto-circuito suba para o pico, evitando que os equipamentos sofram impactos extremos.

• Características Significativas de Limitação de Corrente, Reduzindo Perdas do Sistema: Módulo dedicado de limitação de corrente integrado, através do efeito sinérgico de indução eletromagnética e frenagem mecânica, controla o pico real da corrente de curto-circuito para 15%-50% do valor esperado, reduzindo enormemente o impacto de energia elétrica da corrente de curto-circuito em geradores e transformadores, ao mesmo tempo que reduz a perda de energia durante as falhas, melhorando indiretamente a eficiência da operação da rede elétrica.

• Adaptação a Múltiplos Cenários, Alta Flexibilidade de Instalação: Suporta dois ambientes de instalação: interno (proteção IP4X) e externo (proteção IP54), adaptando-se a diferentes condições climáticas; pode ser instalado separadamente em nós-chave da linha, ou montado em gabinetes completos com disjuntores a vácuo, chaves de carga, etc. (como gabinetes da série TXB3), atendendo às necessidades diversificadas de layout de "proteção descentralizada + gestão e controle centralizados" da rede elétrica.

• Design Integrado Inteligente, Operação e Manutenção Convenientes: Integrado com unidade de medição e controle eletrônico e módulo de monitoramento de condição, pode coletar dados operacionais em tempo real, como corrente e temperatura, suporta comunicação remota (compatível com os protocolos Modbus e IEC 61850), facilitando que o pessoal de operação e manutenção monitore remotamente o status dos equipamentos; a estrutura adota um design modular, e os componentes principais podem ser desmontados e substituídos, sem a necessidade de desligamento geral de energia durante a manutenção, reduzindo o tempo de interrupção de energia.

Principais Parâmetros

Aplicações do Produto

• Derivação do reator de limitação de corrente (economia de energia e redução de consumo, eliminando a potência reativa do reator, melhorando a qualidade do fornecimento de energia)

• Operação em paralelo de barramentos segmentados em sistemas de distribuição de energia de grande capacidade (otimizar a distribuição de carga e reduzir a impedância da rede)

• Proteção contra curto-circuito na saída do gerador ou no lado de baixa tensão do transformador
