| Marca | HK Electrical |

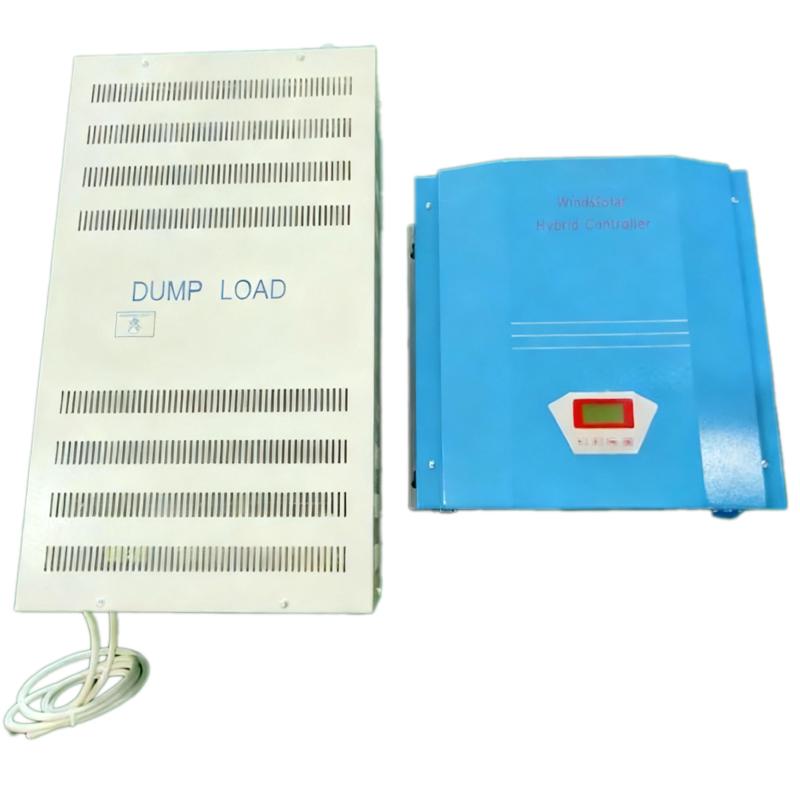

| Número do Modelo | Controlador Híbrido Eólico e Fotovoltaico de 10KW |
| Tensão de entrada | DC240V |
| potência | 10KW |
| Série | WWS-100 |
O controlador híbrido eólico/solar é um dispositivo de controlo que pode controlar simultaneamente a turbina eólica e o painel solar, transformando a energia eólica e solar em eletricidade e armazenando-a na bateria. O controlador híbrido eólico/solar é a parte mais importante do sistema off-grid, cujo desempenho tem grande influência na expectativa de vida e operação de todo o sistema, especialmente na expectativa de vida da bateria. A vida útil da bateria será encurtada por sobrecarga ou descarga excessiva em qualquer caso.
Características
Pode ser aplicado a sistemas híbridos eólicos/solares off-grid
Várias funções são opcionais, como a função de medição da velocidade do vento, a função de controlo da velocidade de rotação e a função de compensação de temperatura.
RS232/RS485/RJ45/GPRS/Bluetooth/Zigbee opcionais. (Pode ser monitorizado por aplicativo para aqueles com conexão GPRS/WIFI/Bluetooth)
Aplicações
Centrais eólicas independentes
Sistemas de geração de energia eólica doméstica independentes
Fornecimento de energia para regiões não tripuladas, como estações de comunicação móvel, autoestradas, ilhas costeiras, regiões montanhosas remotas e postos fronteiriços.
Projetos de pesquisa regionais, projetos demonstrativos governamentais, projetos de iluminação de paisagem para locais com falta de energia ou escassez de energia.
Parâmetros Técnicos
Modelo |
WWS100-240 |
WWS100-120 |
Entrada da Turbina Eólica |
||
Potência de entrada nominal |
10kW |
10kW |
Tensão de entrada nominal |
240VDC |
120VDC |
Faixa de tensão de entrada |
0~320VDC |
0~160VDC |
Corrente de entrada nominal |
42A |
84A |
Freio manual |
Pressione os botões "Enter" e "Esc" ao mesmo tempo para descarregar completamente. Em seguida, recupere manualmente. |
|
Freio por corrente excessiva |
42A (padrão de fábrica, ajustável de 0~42A) descarrega completamente quando atinge a corrente definida, e recupera automaticamente após 10 minutos de funcionamento. |
84A (padrão de fábrica, ajustável de 0~84A) descarrega completamente quando atinge a corrente definida, e recupera automaticamente após 10 minutos de funcionamento. |
Freio por sobretensão |
Consulte o controlo de "sobretensão de saída" |
|
Freio por velocidade de vento excessiva (opcional) |
14m/s (ajustável de 0-30m/s), descarrega completamente quando atinge a velocidade de vento definida, e recupera automaticamente após 10 minutos de funcionamento. |
|
Freio por velocidade de rotação excessiva (opcional) |
500r/min (padrão de fábrica, ajustável de 0~1000r/min) Descarrega completamente quando atinge a velocidade de rotação definida, e recupera automaticamente após 10 minutos de funcionamento. |
|
Entrada PV (opcional) |
||
Potência de entrada nominal |
3000W |
3000W |
Tensão máxima em circuito aberto |
480VDC |
240VDC |
Corrente de entrada nominal |
13ADC |
25ADC |
Proteção contra ligação invertida |
Sim |
|
Parâmetros de Carga (opcional) |
||
Tensão nominal da bateria |
240VDC |
120VDC |
Função de compensação de temperatura (opcional) |
-3mV/℃/2V |
|
Parâmetros de Saída |
||
Tensão de saída nominal |
240Vdc |
120VDC |
Ponto de sobretensão de saída |
290VDC |
145VDC |
Ponto de recuperação de sobretensão de saída |
Inferior ao ponto de sobretensão de saída |
|
Parâmetros Gerais |
||
Modo de retificação |
Retificação não controlada |
|
Modo de exibição |
LCD |
|
Informação exibida |
Tensão de saída DC, tensão/corrente/potência da turbina eólica, tensão da bateria e potência/tensão/corrente do PV |
|
Modo de monitorização (opcional) |
RS232/RS485/RJ45/GPRS/Bluetooth/Zigbee |
|
Conteúdo de Monitorização |
Exibição em tempo real: tensão de saída DC, tensão/corrente/potência da turbina eólica, tensão da bateria e potência/tensão/corrente do PV |
|
Proteção contra raios |
Sim |
|
Eficiência de conversão |
＜95% |
|
Perda estática |
＜7W |
|
Temperatura ambiente |
-20℃～+40℃ |
|
Umidade |
5%~95%, sem condensação |
|
Ruído |
≤65dB |
|
Modo de arrefecimento |
Arrefecimento natural |
|
Modo de instalação |
Montagem em parede |
|
Classe de proteção da cobertura |
IP42 |
|
Dimensões do produto (L*A*P) |
440x305x170 mm |
|
Peso bruto do produto |
9kg |
|
Dimensões da carga de descarga (L*A*P) |
520x550x430mm |
|
Peso da carga de descarga |
45kg |
|
Nota: as especificações listadas são apenas para referência |
||
