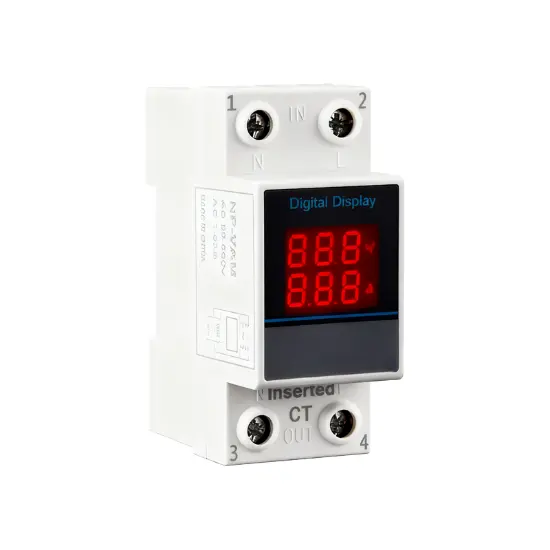

VADM-100 DIN RAIL kuchlanma hisoblagich Volt-ampermetr
Asosiy xususiyatlari
| Бренд | Switchgear parts |
| Модель рақами | VADM-100 DIN RAIL kuchlanma hisoblagich Volt-ampermetr |
| Nominal akim | 100A |
| Nominal frekvensiya | 50/60Hz |
| Серия | VADM-100 |
Taomatchilar tomonidan taqdim etilgan mahsulot tavsiflari
VADM-100 raqamli elektr energetik hisoblagich va ampermetri – bu yuqori aniqlikdagi qurilma, qishloq xo'jaligi va savdo sohalarida elektr energiyani nazorat qilish uchun mo'ljallangan. Uning moslasha bilishi va ishonchli ishlashi orqali, u elektr tarmog'ini boshqarishda samarali vosita bo'lib ishlaydi. O'rnatish jarayonida xalqaro DIN rail standarti ketma-ketligiga rioya qilinadi, shuning uchun chizmachiliklar o'tkazilishi yoki maxsus qulflar talab etilishi kerak emas. Railni o'rnatish orqali turli qurilmalar, juda kichik elektr shkafchalari hamda taqsimot qutilarida tez orada joylashtirish mumkin, bu da qurilish vaqtini olib borishdan oldin saqlaydi va bir nechta holatlarga moslasha biladi.
Nazorat vazifalari jihatdan, u voltaj va ampermetr ikki asosiy parametrini aniq o'lchash imkoniyatini beradi, voltaj keng miqdordagi qishloq xo'jaligi va sivil darajalarni qamrab oladi va ampermetr minimal xatolikka ega. Bu, elektr tizimidagi voltaj o'zgarishlarini va ampermetr o'zgarishlarini real vaqtda izlash, haqiqiy va ishonchli ma'lumotlarni taqdim etish imkoniyatini beradi. Qurilma yuqori rag'bat va kontrastli displey interfeysiga ega, shuning uchun xodimlar qarama-qo'shma elektr shkafchalarida ham tez orada o'qiyishlari mumkin, qo'shimcha osmonlik talab etilishi kerak emas, bu esa ish va texnik xizmat ko'rsatish effektivligini oshiradi; Ichki yaxshi darajadagi sensor chip va signal elaborash modullari hech qanday interferentsiya signallarini filtrlash, voltaj zudlik va ampermetr harmonikalari sabablangan o'lchovda xatoliklardan himoya qilish va ma'lumotlarning davomiyligini ta'minlash imkoniyatini beradi.
Omilla va xavfsizlik ham shunday qadar muhim. Qopuvchi ognitutqin va yuqori haroratga qarshilikka ega inshoot plastikdan ishlab chiqilgan, bu esa industriya xavfsizlik standartlariga javob beradi va elektr shkafchasi ichidagi harorat o'zgarishlari va potensial oltinchoqdan himoya qilish, o'zining va aynan yaqin bo'lgan komponentlar xavfsizligini ta'minlaydi; Ichki elektr tarmog'i o'rtacha va yuqori voltajda himoya qilinadi, shunda anormal energiya sharoitlari bo'lganda ba'zi tarmog'lar avtomatik ravishda kesilib, qurilmani buzilishidan himoya qilish va xizmat muddatini uzaytirish imkoniyatini beradi. Kuniy ish va texnik xizmat ko'rsatishning osonligi yoki uzoq muddatli ishlatishning ishonchli bo'lishi, VADM-100 qurilmasi qishloq xo'jaligi ishlab chiqarish va savdo binolari kabi bir nechta holatlarda elektr tizimini samarali boshqarish uchun kuchli himoya qilish imkoniyatini beradi.
| Texnik parametrlar | ||
| Ta'minlash voltaji / chastotalar oraligi | AC 50V-500V/50-60Hz | |
| Xatolik diapazoni | ±2% | |
| Ishlash voltaj diapazoni | AC 50-500V | |
| Nominal izolyatsiya voltaji | 660V | |
| Ampermetr ko'rsatkich oraligi | AC 1-100A | AC 1-63A |
| Himoya darajasi | IP20 | |
| Ekologik himoya reytingi | 3 | |
| Balandlik | ≤2000m | |
| Namuna olish tezligi | 1 martasi/s | |
| Muhit harorati | -50~55℃ | |
| Namlik | 50% va 40°C Namliksiz | |
| Saxlanish harorati | -30℃~70℃ | |
| •Bu mahsulot chastota o'zgartirish, invertor, yuqori garmonik interferentsiya mavjud bo'lgan energiya maydonida ishlatish taqiqlanadi. | ||
Asosiy funksiyalar va afzalliklari to'rt bo'lib taqsimlanadi: monitoring to'g'ridligi, o'rnatish moslashuvchanligi, mohiyatga qarshi barqarorlik va ishlatish osonligi:
·Ikki parametrli sinkron monitoring to'g'ri va ishonchli ma'lumotlar bilan: AC kuchlanishi (50V-500V) va AC arusini (1A-100A) bir sekundda bir martalik tezlikda o'lchaydi va o'lchov xatosi ±2%ni tashkil etadi, bu esa past kuchlanishli elektr tarmog'larini kundalik monitoring talablariga javob beradi.
·Modulyar DIN rel dizayni o'zaro moslashuvchan va samarali o'rnatish uchun: 35mm standart DIN rel plug-and-play, panelni chetdan o'tkazish shart emas. Kichik hajmi (bir xil seriyaga qarang: 37×87×64mm) orqali, uning avtomatlar va relelar bilan qat'chi joylashtirilishi mumkin, bu esa elektr jixoz zavodida maydonni saqlaydi.
·Muhitga qarshi kuchli barqarorlik murakkab sharoitlarda ishonchli ishlash uchun: ishlash harorati -50℃~+55℃, saqlanish harorati -30℃~+70℃, namlik ≤50% (40℃da suyuqlik paydo bo'lmagan), yuklanganlik ≤2000m, va IP20 himoya darajasi, bu esa sanoat zavodlari, tashqi elektr jixoz qutisilari va boshqa holatlarga moslashadi.
·Aniq o'qish va xavfsizlik dizayni: LED niks-tub ekran (kuchlanish uchun qizil, arus uchun yashil, bir xil seriya dizayni) orqali aniq o'qish imkoniyati; 660V reytinglangan izolyatsiya kuchlanishi va asosiy elektr xavfsizlik himoyasi, shuningdek suyuqlik xavflaridan himoya qilish.
VADM-100 - bu past boshqaruv tizimlari uchun maxsus ishlab chiqilgan modulyar DIN relaga o'rnatiladigan elektr energiya parametrlarini kuzatish qurilmasi. Bu qurilmada quvvat o'lchov bilan birga, voltaj/tekishni kuzatish integratsiyalangan, 35mm standart DIN rela orqali o'rnatiladi va taqsimot shkaf va kutularining sifatli joylashtirishiga mos keladi. AC 50V-500V reytingli voltaj, 50/60Hz chastota va AC 1A-100A (＞100A tekishni kuzatish uchun tekishtirgich talab qilinadi) bo'lgan tekish o'lchov diapazoni bilan, ±2% o'lchov aniqlikni ko'rsatadi. LED raqamli displey, haqiqiy vaqtli ma'lumotlar to'plash va yarmalashdagi og'ir bosish xavfida ogohlantirish kabi asosiy funksiyalar bilan jalb etilgan, bu qurilma industriyaviy taqsimot, savdo binolari, PV yordamchi taqsimot va boshqa holatlarda keng qo'llaniladi. Frekvensiyali invertorlar, invertorlar yoki yuqori garmonik tarjima bor qattorlik mavjud bo'lgan elektr energiya muhitida foydalanish taqiqlangan.
