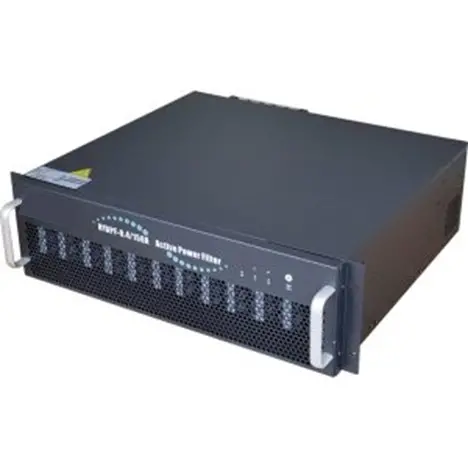

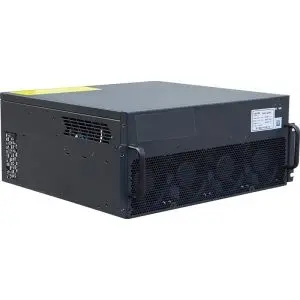

Il-Ġeneraturu Stattiku tar-Reattività RMRSVG ġie iddisinjat biex jippermetti l-kumpensazzjoni tal-potenza reattiva fir-realtà bl-użu tat-teknoloġija avanżata tal-pont li jikkommuta lilu stess. Billi jiwettu l-ċirkwit tal-pont b’mod parallelu mal-grilja tal-biżness permezz ta’ reattur, il-prodott iregola b’mod preċiż l-angolu tas-silġ u l-amplitud tal-vultaġġ tal-ħarġ AC, jew ikkontrolla direttament il-kurrent tal-ħarġ tas-silġ AC. Dan ifisser li l-SVG tista’ tigħmel il-kurrent reattiv kapacittiv jew induttiv meħtieġ, b’hekk tikseb kumpensazzjoni dinamika ħafifa, preċiża u stabbli tal-potenza reattiva.
Ir-RMRSVG jibbedda b’mod effettiv il-fattur tal-potenza tas-sistema, jistabbilizza l-vultaġġ u jinnaqqas il-perditi tal-potenza li jinġeneraw minn fluttwazzjonijiet reattivi. Huwa wkoll jibbedda l-kwalitajiet tal-potenza billi jinnaqqas probliemi bħall-flikker tal-vultaġġ, id-distorsjoni tal-kurrent u l-bilanċ tal-ħamla. B’riżpons ħafif u preċiż, ir-RMRSVG jipprovdil soluzzjoni relijbli għal rikti industrjali moderni li jwettu ħmeli dinamiċi u li jkollhom bżonnijiet strenti għall-kwalitajiet tal-potenza.
Karatteristiċi tal-Proddott
- Jippermetti l-kumpensazzjoni ħafifa u kontinwa tal-potenza reattiva biex iżda l-vultaġġ tas-sistema stabbli.
- Jibbedda l-fattur tal-potenza u jinnaqqas il-perditi tas-sistema bil-provvista ta’ kurrent reattiv induttiv jew kapacittiv fir-realtà.
- Jinnaqqas il-fluttwazzjonijiet tal-vultaġġ, id-distorsjoni tal-kurrent u l-bilanċ tal-ħamla li jinġeneraw minn ħmeli li mhumiex linjari jew ħmeli ta’ impatt.
- Juża kkontroll ibbażat kompletament fuq id-dijital b’preċiżjoni għolja tas-sampling, b’hekk jiżda l-oħra operazzjoni stabbli taħt kondizzjonijiet differenti tal-grilja.
- Jippermetti riżpons dinamiku ħafif li jippermetti kumpensazzjoni preċiża fir-realtà mingħajr transitorji ta’ skitt jew kurrenti ta’ inrush.
- Jisupporta konfiġurazzjoni modulare parallela biex iżda l-kapaċità totali tal-kumpensazzjoni.
- Jinkludi protezzjonijiet ħolqieni inklużi l-ivultaġġ għoli wisq, l-ivultaġġ baxx wisq, il-kurrent għoli wisq, l-ikkarikar għoli wisq, it-ta’ ħoss għoli wisq, iż-żewġa u l-biżżejjed tal-komunikazzjoni.
- Jippermetti monitoraġġ dettaljat u r-reġistrazzjoni tad-data għall-vultaġġ, il-kurrent, il-fattur tal-potenza, il-potenza reattiva, l-armoniċi, il-frekwenza u l-istatus tal-operazzjoni tal-prodott.
- Iddisinjat għall-oħra operazzjoni stabbli fit-tul b’affidabbiltà għolja u b’bżonnijiet minimi ta’ manutenzjoni.
Qasam ta’ Applikazzjoni
- Iżda tal-industrija, il-kranji u s-sistemi ta’ tirja ħafifa b’ħmeli tipiċi ta’ impatt li jiksbu vultaġġ stabbli u fattur tal-potenza mejjut.
- Is-sistemi ta’ distribuzzjoni tal-biżness li jipprovdu driwws b’surta varjabbli, maċini għall-bażż, kompressuri, pompi u ħmeli kbir ta’ impatt.
- Il-maċinerija tal-minerija, tal-petrolju, tal-bużżem u tal-kostruzzjoni b’bżonnijiet ħafifi ta’ ħmela jew b’fluttwazzjonijiet reattivi severi.
- Il-faċilitajiet tal-manifattura b’equipaġġ awtomatiku skala kbira, sistemi ta’ PLC, maċini CNC u apparati elettroniċi preċiżi sensittivi għall-bidliet fil-vultaġġ.
- Iċ-Ċentri tad-Data u l-biżness tal-kumunikazzjoni li jiksbu appoġġ stabbli tal-potenza reattiva u kwalitajiet mejjuta tal-potenza.
- Il-binja kommerċjali, l-ispitli, il-laburatorji u l-faċilitajiet pubbliki b’ħmeli komplessi li jikkawżaw it-tqassim tal-vultaġġ, il-bilanċ jew l-instabbiltà reattiva.
- Kull netwerk ta’ distribuzzjoni fejn il-kumpensazzjoni reattiva dinamika ħafifa hija meħtieġa biex tibbedda l-effiċjenza, tinnaqqas il-perdita tal-enerġija u tibbedda l-ħajja tal-ekwipaggi.
Parametri Tekniċi
Speċifikazzjonijiet tal-Intrata
- Il-Vultaġġ Iddiżajnat: 380V (fir-ranġ ta’ fluttwazzjoni permess –40% sa +20%)
- Il-Frekwenza Iddiżajnata: 50Hz ±2Hz
Kapaċità tal-Kumpensazzjoni
- Il-Kapaċitajiet Disponibbli: 50kvar, 75kvar, 100kvar, 200kvar (is-siżja parallela mis-seħħa)
- Il-Mod tal-Kumpensazzjoni: Kumpensazzjoni dinamika kontinwa induttiva u kapacittiva
- L-Effiċjenza Totali: ≥97%
- Il-Frekwenza tas-Skitt: Madwar 20kHz
Misura u Kkontroll
- Il-Biżżejjed tal-CT: 3 × CT, klassi ta’ preċiżjoni 0.5 jew ogħla, il-kurrent sekondarju 5A
- Il-Ħin tar-Riżpons (Il-Loop tal-Kurrent): 40μs
- Il-Ħin tal-Kumpensazzjoni Sħiħa: 10ms
- It-Taħżin tal-Armoniċi: Kapaċi li jisupprima 3× il-kurrent tal-linja
Funzjonijiet ta’ Protezzjoni
- Il-vultaġġ għoli wisq, il-vultaġġ baxx wisq, il-kurrent għoli wisq, l-ikkarikar għoli wisq, it-ta’ ħoss għoli wisq
- It-ta’ ħoss għoli wisq tal-IGBT, il-falliment tal-fan, il-falliment intern tal-prodott
- Il-protezzjoni kontra l-żewġa u l-vultaġġ għoli wisq tal-bus DC
- Il-protezzjoni relatata mal-THD għall-kurrent tal-ħamla u l-bilanċ tas-sistema
Monitoraġġ u Komunikazzjoni
- Display & Records:
- Valuri kurrenti, voltagġi, fattur potenza, u valuri THD fl-ħin reali
- Forma tal-kurrent tal-ħal mill-ġewwa u forma tal-voltagġ tri-fażi
- Temperatura tal-IGBT u status intern
- Modalità ta' operazzjoni, registri tan-nuqqasijiet, u allarmi tas-sistema
- Interfaċċ tal-Komunikazzjoni: RS485 / Ethernet
- Protokoll: Modbus
Kondizzjonijiet Ambientali
- Temperatura ta' Operazzjoni: –10°C sa +45°C
- Temperatura ta' Immagazznament: –20°C sa +60°C
- Umidità Relattiva: ≤95% (mhux kondensanti)
- Altitudini: ≤2000m (altitudini ikbar rikiedu derating)
- Grad ta' Protezzjoni: IP20
- Metodu ta' Raffreddament: Raffreddament forzat intelligenti
Metodu ta' Instalazzjoni
- Muntati fuq il-ħajt, muntati fuq ir-rakka, jew konfigurazzjoni ta' kabinet integrata
- Dimenżjonijiet: Personalizzati skont is-scelta tal-model
