24кВ SF6 газымен ізоляцияланған пружиналық механизм, ағымды бөлек механизмі, сүйектер шкафының қосымшалары

Күйіктік бөлшектерді ашу және жабу үшін салықтыруға қолайлы түрде қызмет ететін механизм - инфляцияланған жоғары қызмет көлеміндегі күйіктік бөлшектері үшін. Бұл сериядағы күйіктік механизмдері, күйіктікті жабу үшін орта нүктеде бақылау жасалатын тартылу пружинасын, ал ашу үшін энергия сакталатын сымылу пружинасын қолданады. Бұл өнім қайта жабу функциясына ие, изоляциялық механизммен бірге қолданылғанда, бұл өнім ішкі қосу функциясына және жоғары тығыздыққа ие. Механикалық өмірі 10000 реттен астам болады.

Бөлік түрдегі батырманың маңызы - механизмдің батырма столбцына орнатылған батырма денесі, батырма айналу бөлігінде қопыту мен қате түрлерін басқару үшін қорап, кабинет панелясына орнатылған. Бұл сериядағы өнімдер, GB1984-2014 Жоғары қызмет көлемі және басқару құрылғылары стандарттарының және GB/T 11022-2020 Жоғары AC құрылғылары және басқару құрылғылары стандарттарының жалпы техникалық талаптарына сай толық тексерілген соң жөнелтіледі.

Қолдану және әрекеттеу туралы нұсқаулар

Энергия сактау әрекеті:
Механизм кабинетін орнатып, механизмдің төменгі оң жағында орналасқан әрекеттер шаftsіне механизм арнайы басқару қолды енгізіңіз, содан кейін қолды оң жаққа айналдырыңыз, дыбысты "щелчок" естігеннен (бұл уақытта, энергия сактау көрсеткіш shaftsі энергия сактауды толық жабуға дейін алып келеді) энергия сакталған. Электр қолдану кезінде, механизм электр берілгенден кейін автоматты түрде энергия сактау әрекетін орындайды. Энергия сакталғаннан кейін, моторлық контур жерінен бөлінеді, энергия сакталып, энергия азайту үшін күтіледі (электр қолдану кезінде, екінші контур тәсілді және қате жоқ болуы керек).
Жабу әрекеті:
Жашыл батырманы басыңыз, жабу энергия сактауы моменттік түрде азайтылады, механизм күйіктік көпіршіні толық қызмет көлемін жабу үшін толық әрекет етеді. Электр қолдану кезінде, жабу электромагниттік спираль электрленеді, жабу электромагниті моменттік түрде энергия сактауы азайтылады. Механизм күйіктік көпіршіні толық қызмет көлемін жабу үшін әрекет етеді, сондай-ақ ашу пружинасында энергия сакталады (энергия сакталу үшін әрекет жалғасады, бірақ қате азайту интерлок әрекетінің әсерінде кейінірек жабу мүмкін емес). Ашу әрекеті: Күріш батырманы басыңыз, ашу энергия сактауы моменттік түрде азайтылады, механизм күйіктік көпіршіні толық қызмет көлемін ашу үшін әрекет етеді. Электр қолдану кезінде, ашу электромагниттік спираль электрленеді, ашу электромагниті моменттік түрде энергия сактауы азайтылады. Механизм күйіктік көпіршіні толық қызмет көлемін ашу үшін әрекет етеді.

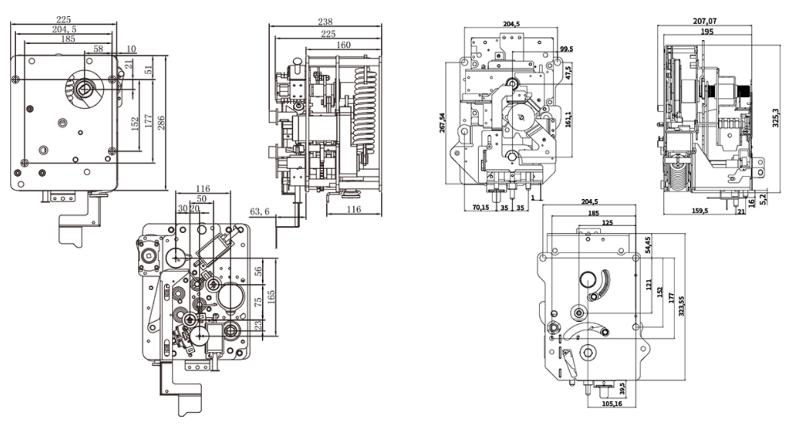

Орнату өлшемдері
