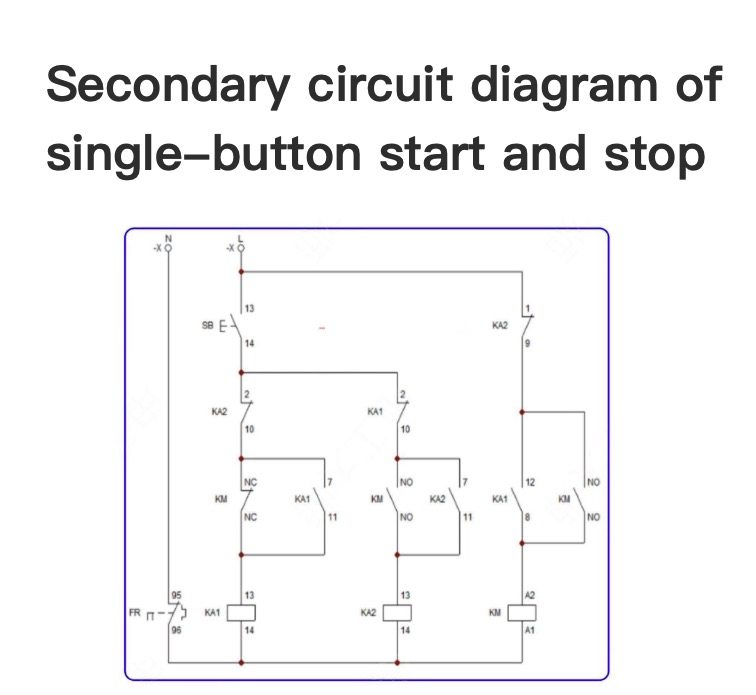

単ボタン起動停止の二次回路図物理配線図回路図動作原理：1. QFを閉じて電源を接続します。SBを押すと、リレーKA1が励磁され引き込まれます。KA1の常開接点が閉じ、交流接触器KMのコイルが励磁され、KMが引き込まれ自己保持されます。モーターが動作します。2. KMの常開接点が閉じ、常閉接点が切り離されます。この時、KA1の常閉接点がすでに切り離されているため、リレーKA2のコイルは励磁されず、KA2は引き込まれません。3. SBを解放します。KMが自己保持しているため、交流接触器は引き込まれたままとなり、モーターは継続して動作します。しかし、SBが解放されたため、KA1は非励磁され解放され、その常閉接点がリセットされ、必要に応じて機械を停止するためにKA2を使用する準備が整います。4. 機械を停止するには、SBボタンを押します。この時、KMの常閉接点によってリレーKA1のコイルが切断されるため、KA1は引き込まれず、KA2のコイルが励磁され引き込まれます。その常閉接点が切り離され、KMのコイルの電源が遮断されます。KMの主接点が切り離され、モーターは停止します。

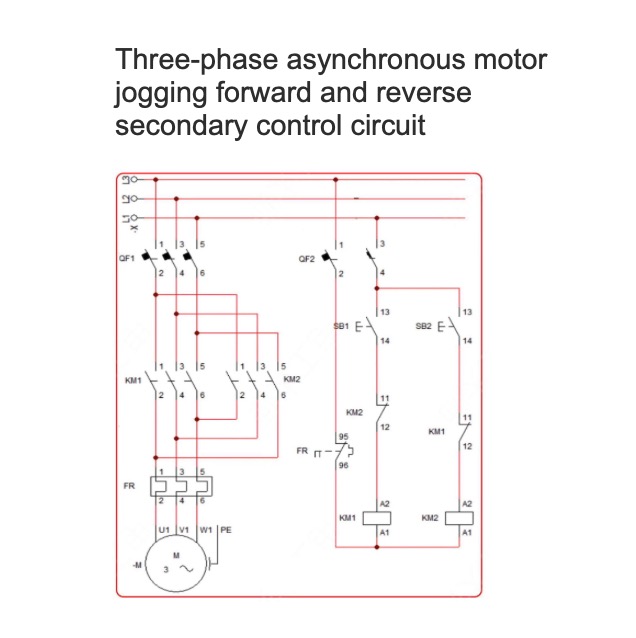

三相異誘導電動機の前進と後退の二次制御回路物理配線図回路図動作原理：ブレーカQFを閉じて電源を接続した後、SB1起動ボタンを押すと、KM2の常時閉触点を通ってKM1コイルに電力を供給し、KM1の主接触が閉じてモーターが前進します。SB1ボタンを離すと、モーターはすぐに停止します。モーターが前進している間に、SB2逆回転起動ボタンを押しても、KM2には電力が供給されません。これは、KM1の常時閉触点がKM2の制御回路に直列に接続されているため、モーターが前進している間はKM2の逆回転コンタクターが起動できません。まずSB1停止ボタンを離してKM1交流コンタクターの電力を遮断し、その後SB2を押すことで、KM2が動作し、モーターが逆回転します。同様に、モーターが逆回転しているときにSB1前進起動ボタンを押しても、KM1には電力が供給されません。これは、KM2の常時閉触点がKM1の制御回路に直列に接続されているため、モーターが逆回転している間はKM1の前進コンタクターが起動できません。

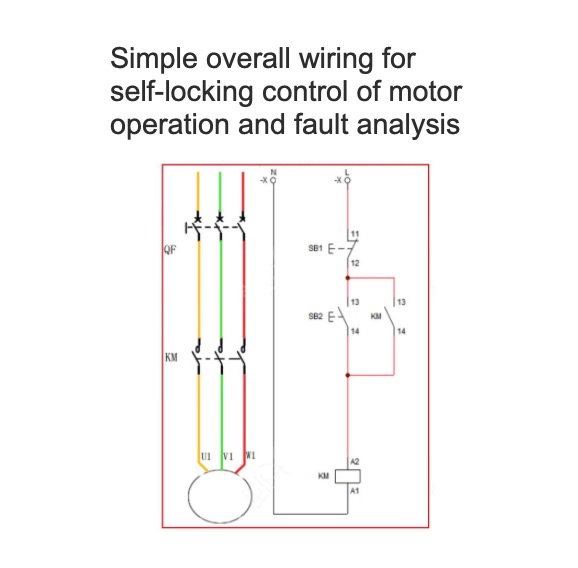

モータの動作と故障分析のためのシンプルな全体配線物理配線図回路図動作原理と故障分析:1. QF1とQF2を閉じて電源を導通します。インチングボタンSB2を押します。交流接触器KMコイルに電気が流れます。主接点が閉じ、補助接点も閉じて電源が導通されます。KM自保持三相非同期モータが起動し始める。2. SB1ボタンを離します。交流接触器コイルは電気を失います。主接点がリセットされ、電源が遮断されます。三相非同期モータは停止します。3. 故障分析：SB2ボタンを押しても交流接触器が引き込まれない場合、まずQF2の電源が正常かどうかを確認します（電圧が異常であれば、電源の原因を見つける必要があります）。万能計で電圧が220Vであるかを測定します。電圧が正常であれば、SB1ボタンの通常閉接点を確認します。SB2を押し、通常開接点が閉じるか確認します。（SB1とSB2ボタンが閉じない場合は交換が必要です）。正常であれば、交流接触器KMコイルをチェックし、抵抗があるかを万能計で測定します。（測定時に抵抗がない場合は、交流接触器コイルが損傷しており、交流接触器を交換する必要があります）。4. 交流接触

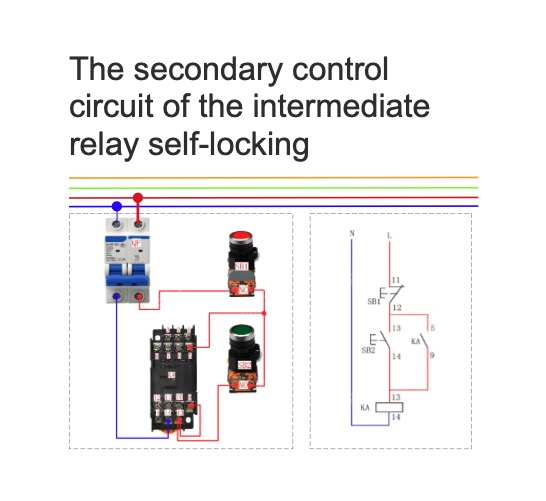

中間リレーの自己保持回路の二次制御回路1、物理配線図&回路図2、動作原理 QFを閉じて電源を接続します。開始ボタンSB2を押すと、中間リレーのコイルに電力が供給されます。常時開触点9-5が閉じて電源が導通し、中間リレーは自己保持され、負荷が動作を開始します。 停止ボタンSB1を押すと、中間リレーのコイルから電力が失われます。常時開触点9-5が電源から切り離され、負荷の動作が停止します。3、注意事項中間リレーの機能1. 中間リレーの触点には一定の負荷容量があります。負荷容量が小さい場合、小さなコンタクターの代わりに使用することができます。例えば、電動シャッターや一部の小規模家電製品の制御に使用できます。この利点は、制御目的を達成するだけでなく、スペースを節約し、電気製品の制御部をより精巧にすることができます。2. 触点数の増加これは中間リレーの一般的な用途です。例えば、回路制御システムで、あるコンタクターの触点が複数のコンタクターや他の部品を制御する必要がある場合、中間リレーを回路に追加します。3. 触点容量の増加中間リレーの触点容量は大きくはありませんが、一定の負荷容量を持っています。

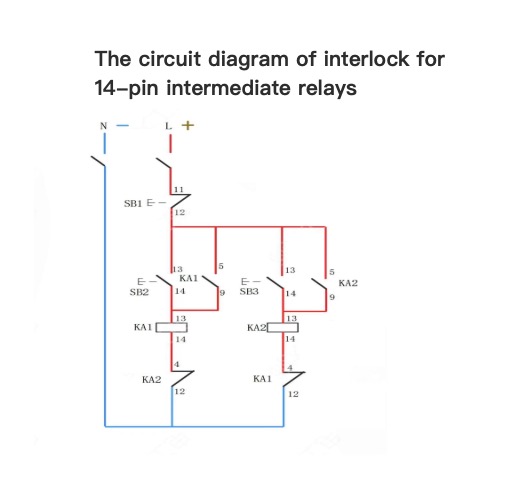

14ピンの中継リレーの連鎖の物理図14ピンの中継リレーの連鎖回路図

六本線モーターの配線方法

モータの開相保護の配線方法

発電機の定格出力とは、特定の条件下で発電機が安全かつ効率的に供給できる電力を指します。負荷が増加すると、発電機での損失も増加し、機器の温度上昇につながります。機器の導体部と絶縁部には特定の過熱耐えられる限界があります。製造者は、最大負荷時の機器各部の温度上昇が指定された安全限界を超えないように発電機の定格出力を規定しています。銅損失（つまりI2R損失）はアーマチュア電流に、コア損失は電圧に依存します。発電機の温度上昇または加熱は、銅損失とコア損失の累積効果によって決まります。これらの損失は電力因数に影響を受けないため、発電機の定格出力は通常VAまたはKVAまたはMVAで示されます。つまり、発電機の損失は電力因数に依存しないため、発電機の定格出力を計算および推定する際には電力因数は考慮されません。ただし、発電機の損失はそのKVAまたはMVA定格に依存し、実際の出力は電力因数によって変動します。発電機の電気出力は、電力因数とVAの積です。出力はKWで表されます。時々、発電機はVA定格ではなく出力で評価されることもあります。その場合、発電機の電力因数も指定する必要があります。KVA定格に加え

アーマチュアとは何かアーマチュアは、電気機器（モーターや発電機など）の部品で、交流（AC）を流す役割を持っています。直流（DC）マシンでも、コマタタキや電子制御（ブラシレスDCモーターなど）により、アーマチュアは交流を流します。アーマチュアは、アーマチュア巻線の収容と支持を行います。この巻線は、スタータとロータ間のエアギャップに形成される磁界と相互作用します。スタータは回転部（ロータ）または固定部（スタータ）のいずれかです。アーマチュアという用語は19世紀に「磁石の保持者」という意味の技術用語として導入されました。電動機におけるアーマチュアの働き電動機は、電磁誘導によって電気エネルギーを機械エネルギーに変換します。これは、フリミングの左手の法則によれば、磁界内にある電流を流す導体が動き出すときに起こります。電動機では、スタータは永久磁石または電磁石を使用して回転磁界を生成します。アーマチュアは通常ロータであり、アーマチュア巻線をコマタタキとブラシに接続しています。コマタタキは、アーマチュア巻線が回転する際に電流の方向を切り替えて、常に磁界と一致させます。磁界とアーマチュア巻線との相互作

トランスの漏れインダクタンストランス内のすべての磁束が一次巻線と二次巻線の両方にリンクするわけではありません。一部の磁束は、どちらか一方の巻線にのみリンクします。この磁束の部分を漏れ磁束と呼びます。このトランスの漏れ磁束により、関連する巻線には自己インダクタンスが生じます。このトランスの自己インダクタンスは、トランスの漏れインダクタンスとも呼ばれます。この自己インダクタンスは、トランスの抵抗と組み合わさるとインピーダンスになります。このトランスのインピーダンスにより、一次巻線と二次巻線の両方で電圧降下が生じます。トランスの抵抗一般的に、電力トランスの一次巻線と二次巻線は銅で作られています。銅は非常に良い導体ですが、超伝導体ではありません。実際、超伝導体と超伝導性は概念的なものであり、現実的には存在しません。したがって、両方の巻線にはある程度の抵抗があります。これらの一次巻線と二次巻線の内部抵抗は、トランスの抵抗として総称されます。トランスのインピーダンス前述のように、一次巻線と二次巻線には抵抗と漏れインダクタンスがあります。これらの抵抗とインダクタンスが組み合わさったものは、トランスの
