| Marca | ROCKWILL |
| Serie | VD4 |
Descrizione

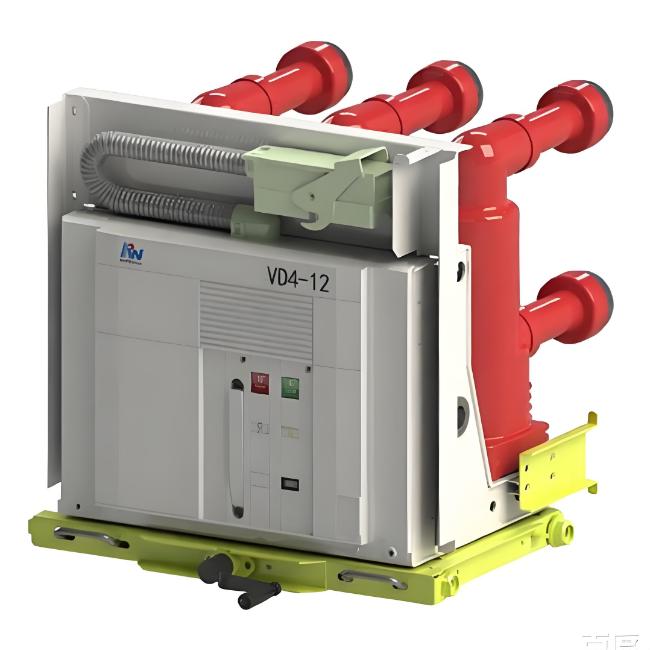

I disgiuntori a vuoto VD4 MV sono soluzioni di commutazione ad alta affidabilità per reti di distribuzione a media tensione da 12kV a 40.5kV. Come equipaggiamento standard e versatile, si adattano a tutte le applicazioni principali, inclusi servizi elettrici, parchi industriali, stazioni di energia rinnovabile e edifici commerciali, supportando perfettamente gli aggiornamenti di smart grid e automazione della distribuzione. Con 30.000 operazioni meccaniche senza manutenzione su molte valutazioni, riducono drasticamente i costi di manutenzione. Dotati di un attuatore a molla modulare per una facile operazione, l'interruttore a vuoto completamente sigillato garantisce un'ottima prestazione di spegnimento dell'arco e isolamento, consentendo un funzionamento stabile in ambienti difficili come umidità elevata, polvere e temperature estreme. Con un'ampia gamma standardizzata di accessori e pezzi di ricambio, l'installazione e la sostituzione sono semplificate. In conformità con gli standard IEC/ANSI, supportano il controllo remoto e il monitoraggio intelligente, migliorando l'affidabilità dell'energia elettrica e la sicurezza operativa.
Caratteristiche
Parametri Tecnici
| Tensione nominale | 12...24 kV |
| Tensione di resistenza a 50Hz | 38...65 kV / 1 min |
| Tensione di resistenza impulso | 75...125 kV |
| Frequenza nominale | 50/60 Hz |
| Corrente nominale normale | 630...4000 A |
| Capacità di interruzione nominale | 20...40 kA |
| Corrente di resistenza nominale per 4 s | 20...40 kA |
| Capacità di chiusura | 50...100 kA |
| Sequenza di funzionamento | O-0.3 s-CO-15 s-CO |
| Tempo di apertura | 33...60 ms |
| Tempo di arco | 10...15 ms |
| Tempo totale di interruzione | 43...75 ms |
| Tempo di chiusura | 50...80 ms |
| Temperatura di funzionamento | -15 ... +40 °C |
| Tensione di alimentazione | 24...250 V |
| Tensione di resistenza secondaria | 2000V 50Hz (1 min) |
| Classe del disgiuntore | E2, C2, M2. |
I interruttori a vuoto VD4 MV offrono 30.000 operazioni meccaniche senza manutenzione, un design a molla modulare per un facile utilizzo e interruttori a vuoto sigillati. Si distinguono in ambienti difficili, rispettano gli standard IEC/ANSI e supportano l'automazione della distribuzione.
I disgiuntori a vuoto ad alta tensione VD4 sono ideali per sistemi da 12kV a 40.5kV, inclusi utilità elettriche, parchi industriali, stazioni di energia rinnovabile e edifici commerciali, migliorando l'affidabilità dell'energia elettrica e la sicurezza della rete.
