| Marca | Xinyouxiang |
| Numero modello | Accessori per unità a anello con isolamento solido 234 Tromba |
| tensione nominale | 12kV |
| corrente nominale | 630A |
| Serie | 234 |
Il bushing 234 è un accessorio di isolamento nucleare specializzato per l'unità principale ad anello solidamente isolata senza SF6 da 12kV/24kV, adattato alle dimensioni di installazione della specifica 234. Il nucleo svolge la funzione di protezione dell'isolamento e di connessione per la trasmissione di energia ed è un componente di collegamento chiave per i sistemi di distribuzione a media tensione.
Caratteristiche principali
Utilizza materiale isolante solido puro, senza gas SF6 o mezzo oleoso, privo di rischi di perdite o esplosioni, in linea con le esigenze di distribuzione verde e di tutela ambientale, le prestazioni di isolamento sono conformi agli standard IEC.
Le dimensioni corrispondono accuratamente all'interfaccia di installazione della specifica 234, con una struttura compatta e alta resistenza meccanica. È resistente agli urti e all'invecchiamento e può adattarsi alle esigenze di operazione stabile a lungo termine.
Progettazione eccellente di sigillatura e protezione, impermeabile, antipolvere, anticorrosione, adatto a complesse condizioni di lavoro come stanze di distribuzione, impianti industriali, sottostazioni sotterranee, ecc.
Facile da installare senza manutenzione aggiuntiva, con interfacce di cavi che rispettano gli standard di distribuzione a media tensione, garantendo connessioni sicure dei circuiti e riducendo il rischio di contatti insufficienti.
Scenari applicativi
Adatto per l'unità principale ad anello solidamente isolata senza SF6 da 12kV/24kV, utilizzato per linee di ingresso e uscita degli armadi, circuiti PT, connessioni di barra e altri scenari, ampiamente utilizzato in sistemi di distribuzione a media tensione come reti di distribuzione urbana, distribuzione industriale e centrali elettriche di energia rinnovabile.

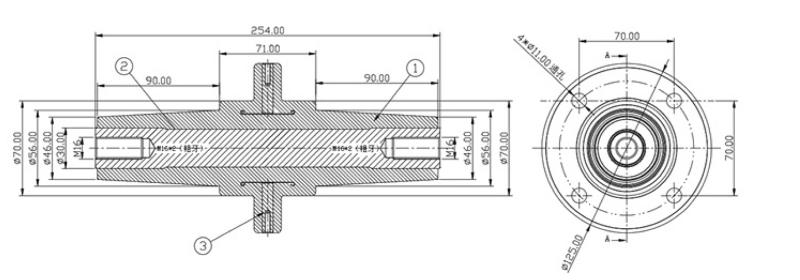

Dimensioni del prodotto
Come accessorio di isolamento chiave per le unità a anello con isolamento solido (RMU), le sue funzioni principali sono: ① Isolamento elettrico: Isolare i conduttori ad alta tensione dal pannello RMU per prevenire la corrente di fuga e garantire la sicurezza operativa; ② Connessione dei conduttori: Realizzare una connessione elettrica affidabile tra i conduttori interni ed esterni dell'RMU a isolamento solido, assicurando una trasmissione di corrente stabile. Principio di funzionamento: Utilizza un materiale isolante solido ad alte prestazioni (resina epossidica) come principale mezzo di isolamento, con conduttori metallici incorporati all'interno; il strato isolante blocca efficacemente il guasto ad alta tensione
Requisiti chiave (richiesti elettricisti professionisti): ① Preparazione pre-installazione: Pulire la superficie isolante del bocchettone e il foro di installazione della RMU per rimuovere polvere, macchie d'olio e strato ossidativo, evitando una riduzione dell'isolamento; ② Operazione di installazione: Installare il bocchettone in verticale/orizzontale come richiesto, assicurarsi che si adatti strettamente al foro di installazione e stringere i bulloni di fissaggio in modo uniforme (coppia conforme alle specifiche) per prevenire il pendio; ③ Collegamento del conduttore: Collegare saldamente il conduttore al terminale del bocchettone, assicurarsi di un buon contatto per evitare surriscaldamenti dovuti a contatti insufficienti;
