| Marca | SMICO |
| Serie | Fush Switch |
| Tensione | 500V |
| Corrente | 400A |
| Grado di protezione | IP24 |
L'interruttore-sezionatore a fusibile montato su palo SMICO APDM400 per sistemi in bassa tensione è appositamente progettato come interruttore di protezione in carico e offre un mezzo affidabile per il sezionamento e la protezione di sezioni di rete a filo nudo completamente isolate. L'unico design modulare offre la flessibilità di collegare interruttori per fasi singole, doppie, triple e quadruple. Serie di tali combinazioni possono essere collegate tra loro.
Prove di tipo:
L'interruttore a fusibile è stato sottoposto a estese prove di tipo secondo la norma IEC 60947 parte 1 & 3 per:
Sequenza di prova– 1: Caratteristiche generali di prestazione.
Sequenza di prova– 2: Resistenza elettrica e meccanica.
Sequenza di prova– 3: Capacità di prestazione in cortocircuito a 10 kA rms per 0,5 s.
Sequenza di prova– 4: Cortocircuito condizionato a 17 kA di picco.
Sequenza di prova-5: Prestazioni in sovraccarico, grado di protezione e prova d'impulso a 9,8 kV di picco

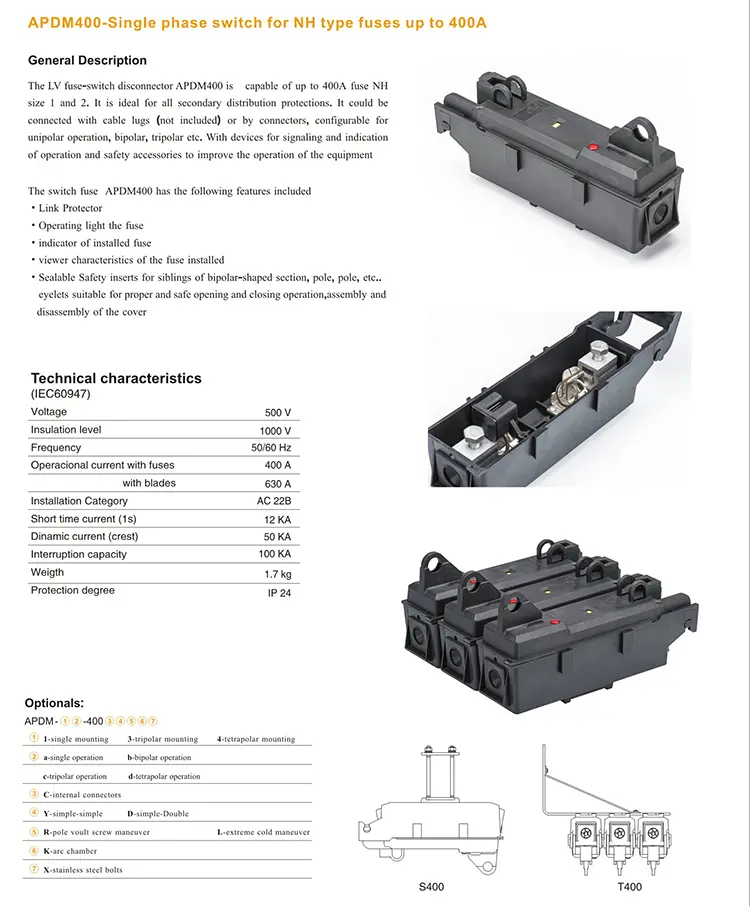

| Tensione | 500V |
| Livello di isolamento | 1000V |
| Frequenza | 50/60Hz |
| Corrente operativa con fusibile | 400A |
| Corrente operativa con lame | 630A |
| Categoria di installazione | AC22B |
| Corrente di breve durata (1s) | 12kA |
| Corrente dinamica (di cresta) | 50KA |
| Potere di interruzione | 100KA |
| Vita meccanica minima (manovre) | 1000 |
| Peso | 1.7KG |
| Grado di protezione | IP24 |
* Indicatori di fusibile elettrici e meccanici.
* Numero minimo di parti in movimento.
* Progettato per la commutazione a pieno carico con fusibili di tipo DIN fino a una corrente nominale di 400A.
* Camere di spegnimento dell'arco per consentire la commutazione in carico.
* Sostituzione del fusibile possibile utilizzando l'asta di manovra isolata.
* Lo sportello inferiore può essere estratto utilizzando l'asta di manovra isolata.

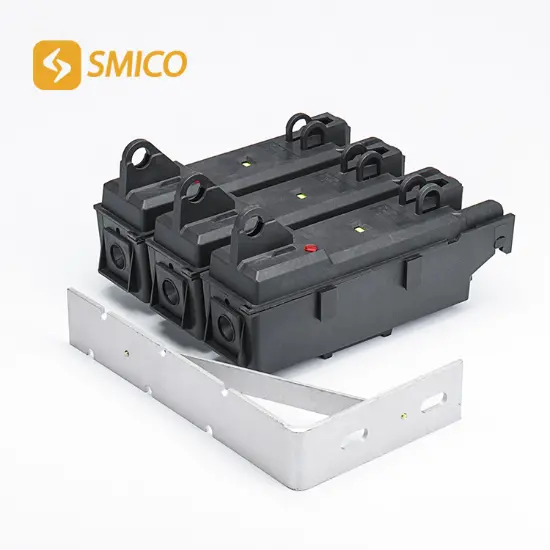

* Flessibilità nel collegare una serie di sportelli per il funzionamento simultaneo.
* I contatti sono montati rigidamente nell'alloggiamento, indipendentemente dai bulloni dei terminali.
* Lame imbullonate o mobili collegate al neutro.
* Ampia gamma di terminazioni disponibile su richiesta per adattarsi a costruzioni individuali

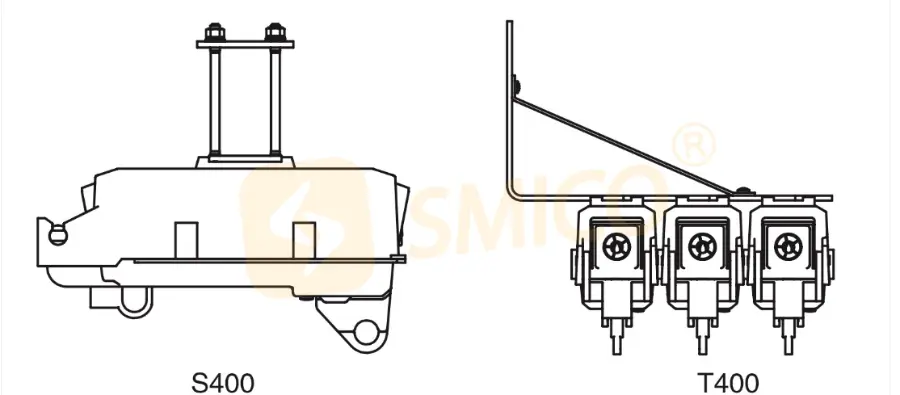

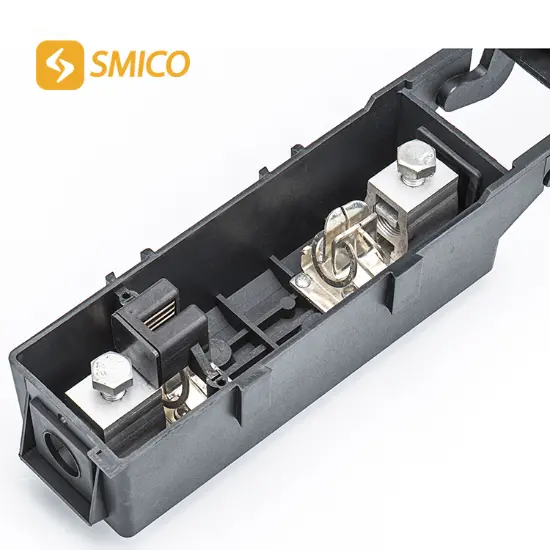

L'interruttore è versatile e idealmente adatto per il montaggio superiore direttamente su pali, trasformatori e traverse. L'interruttore-sezionatore a fusibile è completamente isolato con un elevato contenuto di vetro. Questa elevata qualità del materiale, unita a una costruzione robusta, garantisce prestazioni costanti anche in condizioni climatiche avverse. L'alloggiamento superiore dell'interruttore è incernierato al corpo inferiore e ospita i conduttori, i terminali e i contatti. Il funzionamento dell'interruttore è semplice e sicuro con l'ausilio di un'asta di manovra isolata. I contatti del fusibile sono completamente schermati e i terminali sono realizzati in rame ad alta conduttività di grado ETP.
Sono opportunamente stagnati, il che garantisce una resistenza di contatto minima oltre a offrire la flessibilità di utilizzare cavi in rame o alluminio. L'interruttore può accettare conduttori di sezione da 50 a 240 mm².
