| Marca | ROCKWILL |
| Numero modello | 21.9kV MV interruttore automatico a vuoto per esterno |
| tensione nominale | 21.9kV |
| corrente nominale | 1250A |
| corrente di cortocircuito nominale | 25kA |
| tensione di prova a frequenza industriale | 85kV/min |
| tensione di impulso fulmineo nominale | 185kV |
| Chiusura manuale | Yes |
| Serie | RCW |
Descrizione：
La serie RCW di interruttori automatici di ricollegamento può essere utilizzata su linee elettriche aeree di distribuzione nonché in applicazioni per sottostazioni di distribuzione per tutte le classi di tensione da 11 kV fino a 38 kV a 50/60 Hz. La corrente nominale può raggiungere 1250 A. La serie RCW di interruttori automatici di ricollegamento integra funzioni di controllo, protezione, misurazione, comunicazione, rilevazione di guasti, monitoraggio in linea dell'apertura o chiusura. L'interruttore automatico di ricollegamento a vuoto della serie RCW è principalmente composto da terminale integrato, trasformatore di corrente, attuatore magnetico permanente e controller di ricollegamento.

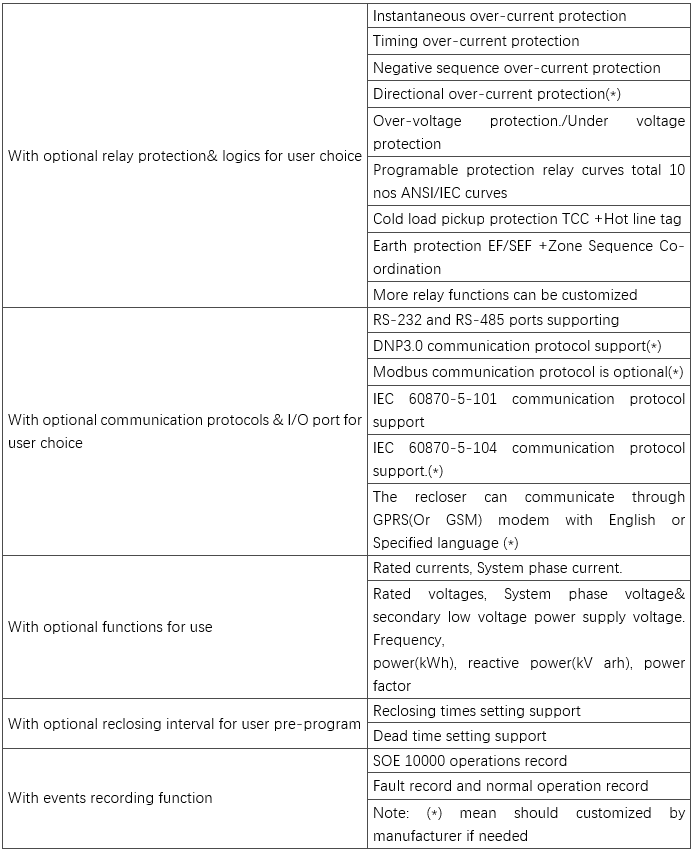

Caratteristiche：
Disponibili opzioni di diverse portate di corrente nominale.
Con protezione e logica di relè opzionale per la scelta dell'utente.
Con protocolli di comunicazione e porte I/O opzionali per la scelta degli utenti.
Software PC per test, configurazione, programmazione e aggiornamenti del controller.

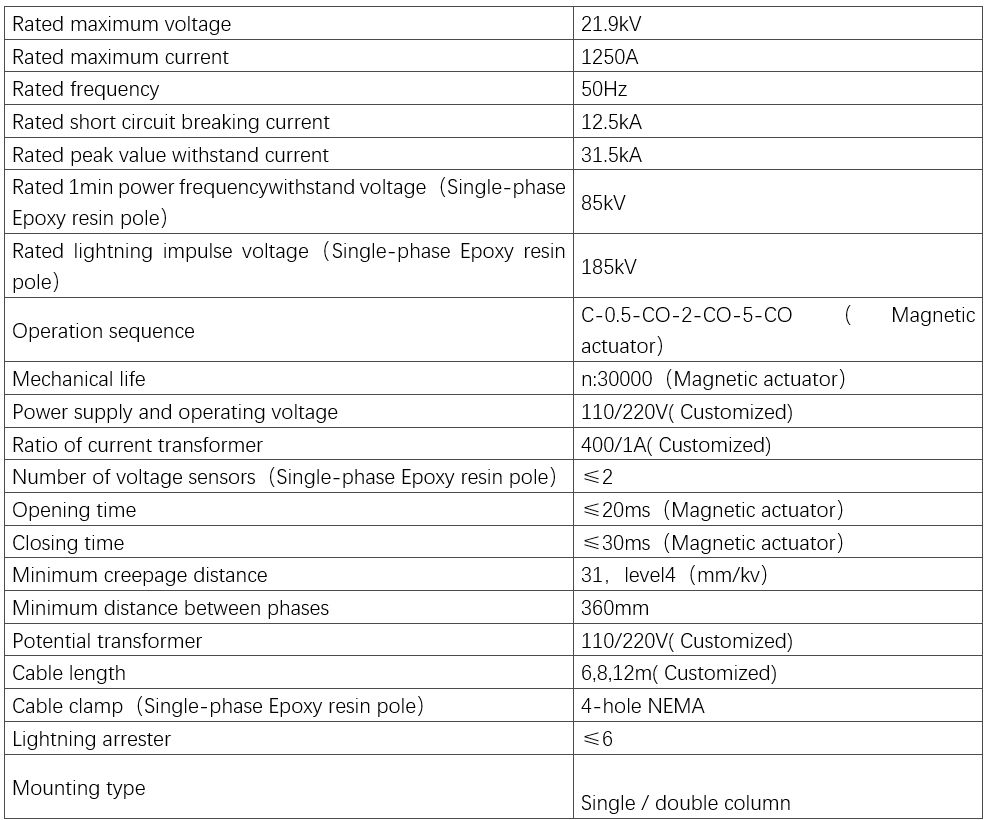

Parametri：

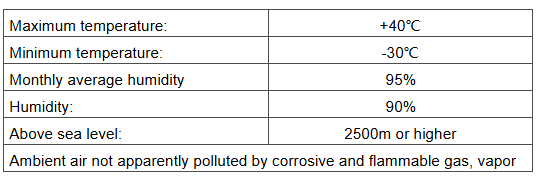

Requisiti ambientali：
Presentazione del prodotto：
In quali scenari viene utilizzato l'interruttore automatico di ricollegamento all'aperto da 38 kV？
Linee di trasmissione aeree a 38 kV: ampiamente utilizzato come dispositivo di controllo e protezione su linee di ramificazione e linee finali di linee di trasmissione aeree a 38 kV. In caso di guasto sulla linea, l'interruttore automatico può interrompere rapidamente la corrente di guasto ed eseguire automaticamente operazioni di ricollegamento, riducendo i tempi di inattività e migliorando l'affidabilità dell'erogazione di energia.
Linee uscenti dalla sottostazione a 38 kV: installato sul lato uscente delle sottostazioni a 38 kV per controllare e proteggere le connessioni elettriche tra la sottostazione e le linee di trasmissione. In caso di guasto sulle linee uscenti dalla sottostazione, l'interruttore automatico può isolare prontamente il guasto, garantendo il funzionamento sicuro della sottostazione e ripristinando rapidamente l'erogazione di energia attraverso la funzione di ricollegamento.
Sistema di automazione della rete di distribuzione a 38 kV: come uno dei dispositivi chiave nel sistema di automazione della rete di distribuzione, l'interruttore automatico lavora in combinazione con altri dispositivi intelligenti per realizzare funzioni di monitoraggio remoto, controllo e localizzazione di guasti per la rete di distribuzione. Comunicando con unità terminali di alimentatori (FTU) e stazioni master di automazione della distribuzione, l'interruttore automatico riceve comandi di controllo e invia informazioni sullo stato operativo, migliorando il livello di automazione e l'efficienza gestionale della rete di distribuzione.
I comuni controller di distribuzione, nella maggior parte dei casi, raccolgono esclusivamente i segnali di posizione provenienti dagli interruttori ausiliari. Questo controller è nativamente integrato con il monitoraggio online di chiusura e apertura, che consente di monitorare in tempo reale lo stato operativo di chiusura e apertura e di rilevare le condizioni operative del corpo del richiusore.
Questo controller integra un pannello operativo locale dedicato. È possibile realizzare direttamente la configurazione dei parametri in loco, il comando locale e la consultazione delle informazioni sui guasti.
Molti controller generici non dispongono di pannelli integrati e necessitano di collegare un'interfaccia HMI esterna di terze parti per l'interazione uomo-macchina locale.
Supporta più classi di tensione MT, tra cui 21,9 kV/22 kV/24 kV/25,8 kV, mentre la maggior parte dei richiusori ordinari è progettata per una singola tensione fissa.
Realizzato sulla base di attività di ricerca, sviluppo e produzione indipendenti a filiera completa, anziché su un semplice assemblaggio. Raggiunge oltre 10.000 operazioni meccaniche, garantendo una durata superiore rispetto ai richiusori di fascia economica e riducendo le spese di manutenzione delle società di distribuzione.
Il richiusore automatico intelligente standard Rockwill offre un'elevata precisione con un ampio intervallo di misurazione (2A–16.000A). Assicurarsi semplicemente che la corrente normale rientri in questo intervallo standard in fase di selezione.
Sì. Oltre alla gamma standard da 2A a 16.000A, Rockwill fornisce unità configurate su misura per la misurazione e la protezione di correnti ultra-basse nell'intervallo da 0,1A a 2A.
