| Marca | HAIVO |
| Serie | YH10W |
| Tensione nominale (kVr.m.s) | 6-200 |
| Distanza di strisciamento (mm) | 320-1150mm |
Gli scaricatori di sovratensione compositi in ossido metallico con involucro in polimero di silicone fungono da dispositivi di protezione contro le sovratensioni per i sistemi di trasmissione e distribuzione di energia. Questi dispositivi sfruttano le caratteristiche volt-ampere non lineari del materiale in ossido di zinco. Sotto la tensione di esercizio standard, la corrente che attraversa lo scaricatore si mantiene su livelli di microampere o milliampere. Quando si verifica una sovratensione, la resistenza diminuisce rapidamente, scaricando l'energia in eccesso della tensione. A differenza degli scaricatori tradizionali, queste unità funzionano senza spazi di scarica, affidandosi alle proprietà non lineari dell'ossido di zinco per la scarica e l'interruzione della corrente.
HAIVO produce due configurazioni principali dell'involucro: scaricatori di sovratensione in ossido metallico con involucro in polimero di silicone e con involucro in porcellana. Entrambi i design supportano tensioni nominali da 0,22-500 kV per le versioni in porcellana e da 0,22-220 kV per le versioni composite. La variante in polimero di silicone facilita le procedure di installazione e manutenzione. La sua struttura di tenuta supporta un funzionamento costante in varie condizioni ambientali. Questi dispositivi proteggono i sistemi di trasmissione e distribuzione di energia dagli eventi di sovratensione, supportando le operazioni commerciali continue nei progetti di infrastrutture per servizi pubblici, industriali e commerciali.
Model |
Rated voltage (kVr.m.s) |
Continuous operating Voltage (kVr.m.s) |
Lightning impulse residual voltage under nominal discharge current (≤kVp) |
Line discharge class |
Creepage distance (mm) |
2ms square wave impulse current withstands (A) |
4/10μ high current impulse Withstands (kAp) |
YH-5W-6 |
6 |
5.1 |
18 |
- |
320 |
150 |
65 |
YH-5W-9 |
9 |
7.65 |
27 |
- |
430 |
150 |
65 |
YH-5W-12 |
12 |
10.2 |
36 |
- |
430 |
150 |
65 |
YH-5W-15 |
15 |
12.75 |
45 |
- |
530 |
150 |
65 |
YH-5W-18 |
18 |
15.3 |
54 |
- |
530 |
150 |
65 |
YH-5W-24 |
24 |
19.2 |
72 |
- |
640 |
150 |
65 |
YH-5W-36 |
36 |
28.8 |
108 |
- |
1115 |
150 |
65 |
Model |
Rated voltage (kVr.m.s) |
Continuous operating Voltage (kVr.m.s) |
Lightning impulse residual voltage under nominal discharge current (≤kVp) |
Line discharge class |
Creepage distance (mm) |
2ms square wave impulse current withstands (A) |
4/10μ high current impulse Withstands (kAp) |
YH-10W-6 |
6 |
5.1 |
18 |
1 |
320 |
250 |
100 |
YH-10W-12 |
12 |
10.2 |
36 |
1 |
430 |
250 |
100 |
YH-10W-24 |
24 |
19.2 |
72 |
1 |
740 |
250 |
100 |
YH-10W-36 |
36 |
28.8 |
108 |
1 |
1115 |
250 |
100 |
YH-10W-72 |
72 |
57 |
214 |
2 |
2255 |
400 |
100 |
YH-10W-120 |
120 |
96 |
300 |
3 |
4153 |
800 |
100 |
YH-10W-200 |
200 |
156 |
520 |
3 |
7110 |
800 |
100 |
Modello |
Tensione nominale (kVr.m.s) |
Tensione di esercizio continua (kVr.m.s) |
Tensione residua all'impulso di fulmine sotto corrente di scarica nominale (≤kVp) |
Classe di scarica di linea |
Distanza di fuga (mm) |
Tenuta alla corrente impulsiva a onda quadra di 2 ms (A) |
Tenuta all'impulso di alta corrente 4/10μ (kAp) |
YH-20W-108 |
108 |
84 |
281 |
3 |
3555 |
800 |
100 |
YH-20W-120 |
120 |
96 |
300 |
3 |
4153 |
800 |
100 |
YH-20W-150 |
150 |
120 |
416 |
3 |
5040 |
800 |
100 |
YH-20W-200 |
200 |
156 |
520 |
3 |
7110 |
800 |
100 |
Questi scaricatori di sovratensione operano entro parametri ambientali definiti. La temperatura dell'aria ambiente varia da -40℃ a +40℃. L'altitudine di installazione non deve superare i 2000 metri sul livello del mare. La frequenza di sistema deve rimanere compresa tra 48Hz e 62Hz. La tensione a frequenza di rete applicata ai morsetti dello scaricatore non deve superare il valore nominale di tensione di esercizio continuo del dispositivo. Le unità resistono a un'intensità sismica fino a 8 gradi e a velocità massime del vento di 35m/s. Questi parametri supportano l'implementazione nella maggior parte delle applicazioni industriali e dei progetti di infrastrutture commerciali.

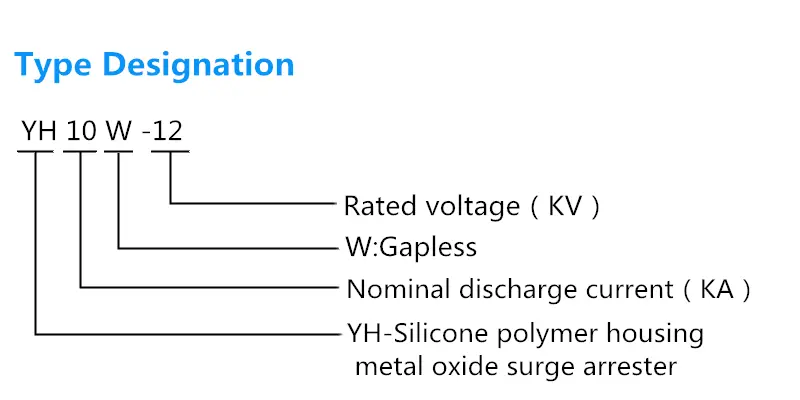

La designazione standard del modello segue il formato YH10W -12. Ogni componente trasmette informazioni specifiche sul prodotto. "YH" indica uno scaricatore di sovratensione in ossido metallico con involucro in polimero siliconico. Il valore numerico che segue YH specifica la corrente di scarica nominale in kA. "W" rappresenta la costruzione senza spaziatori. Il valore numerico finale che segue il trattino indica la tensione nominale in kV. Questa nomenclatura standardizzata supporta processi di approvvigionamento commerciale efficienti e una selezione accurata dei prodotti per i team di ingegneria.
L'involucro in polimero siliconico offre un peso ridotto e una maggiore resistenza all'inquinamento rispetto alle versioni in porcellana. Entrambi i materiali forniscono prestazioni di tenuta adeguate per i rispettivi intervalli di tensione. Le varianti in polimero siliconico coprono tensioni nominali da 0,22 a 220kV, mentre le versioni in porcellana si estendono fino a 500kV.
Selezionare in base alla tensione nominale del sistema, alla corrente di scarica nominale richiesta (5kA, 10kA o 20kA) e ai requisiti specifici di distanza di fuga. Consultare le tabelle delle specifiche tecniche per abbinare i parametri di sistema ai corrispondenti numeri di modello.
Questi scaricatori senza spaziatori richiedono una manutenzione ordinaria minima. L'ispezione visiva periodica per verificare eventuali danni all'involucro e la corretta integrità dei collegamenti supporta il funzionamento a lungo termine. Il design facilita procedure di sostituzione semplici quando necessario.
L'involucro in polimero siliconico fornisce un'adeguata resistenza all'inquinamento per gli ambienti costieri e industriali. Verificare che i parametri di altitudine e temperatura di installazione rientrano nelle condizioni operative specificate per il modello selezionato.
