Serie PVA trasformatore combinato

Panoramica

Il trasformatore combinato PVA 123a e PVA 145a è costruito con nucleo superiore; comprende moduli di corrente e tensione racchiusi in un involucro ermeticamente sigillato comune, riempito con olio di trasformatore privo di PCB. Il modulo di corrente si trova nella testa del trasformatore mentre il modulo di tensione è nella vasca inferiore. L'espansione a campana in acciaio inossidabile del trasformatore è fissata alla testa ed è realizzata in acciaio inossidabile. L'espansione a campana compensa le variazioni termiche del volume dell'olio.
La posizione di entrambi i moduli CT e VT in un unico involucro beneficia l'ambiente e offre riduzioni nel costo totale di possesso della sottostazione a causa:

Riduzione dell'impronta della stazione:
- numero inferiore di trasformatori in una baia,
- numero inferiore di strutture di supporto,
- numero inferiore di connessioni.
- costi inferiori per lavori civili.
- costi inferiori di trasporto.
- costi inferiori di installazione.

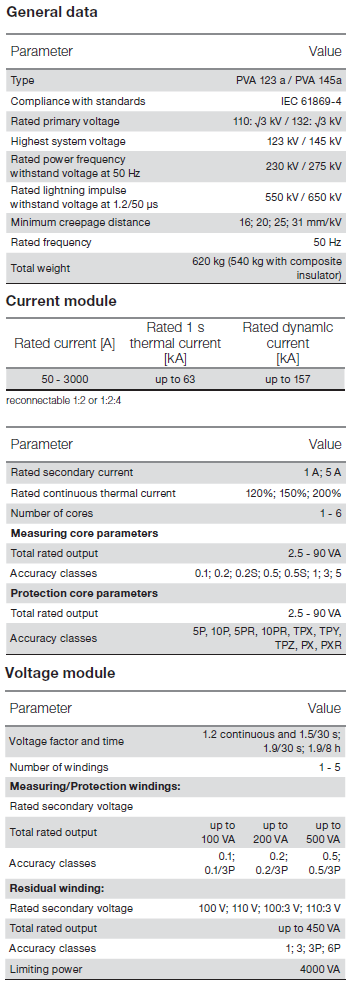

Parametri tecnologici
