| Marca | ROCKWILL |
| Numero modello | Centraline prefabbricate compatte per la generazione di energia elettrica |
| tensione nominale | 15kV |
| frequenza nominale | 50/60Hz |
| Serie | YBM |
Descrizione
Le sottostazioni compatte di tipo YB, anche note come sottostazioni prefabbricate all'europea, sono conformi agli standard GB17467-1998 per le sottostazioni ad alta e bassa tensione e agli standard IEC1330. In confronto alle sottostazioni civili tradizionali, offrono vantaggi chiave: occupano meno spazio, hanno una struttura compatta, sono facilmente trasportabili, il che riduce i tempi di costruzione, l'occupazione del terreno e i costi infrastrutturali. L'installazione e la manutenzione in loco sono semplici, e possono essere posizionate più vicino ai centri di carico per migliorare la qualità della fornitura di energia, minimizzare le perdite di potenza e aumentare l'affidabilità della rete di distribuzione. Queste sottostazioni integrano funzioni complete per la trasformazione, la distribuzione, la trasmissione, la misurazione, la compensazione, il controllo del sistema, la protezione e la comunicazione.
Composte da quattro parti - apparati di commutazione ad alta tensione, pannelli di distribuzione a bassa tensione, trasformatori di distribuzione e involucri - le sottostazioni YB utilizzano interruttori ad aria ad alta tensione e offrono trasformatori a secco o imbibiti d'olio. Gli involucri presentano eccellenti strutture di isolamento e ventilazione con canali di ventilazione superiori per ridurre l'aumento di temperatura nelle stanze dei trasformatori ad alta e bassa tensione, dotate di ventilazione forzata controllata termicamente e gestione termica automatica. Ogni unità indipendente è dotata di sistemi completi di controllo, protezione, indicazione di linea viva e illuminazione.
Caratteristiche principali
L'equipaggiamento primario e secondario sarà installato in un armadio sigillato portatile, con controllo della temperatura, anticorrosione, antiumidità e antiruggine, arrivando alla semplice installazione su base di cemento. Ha un investimento minore, un periodo di costruzione breve, occupa meno spazio, è facile da integrare nell'ambiente, ecc.

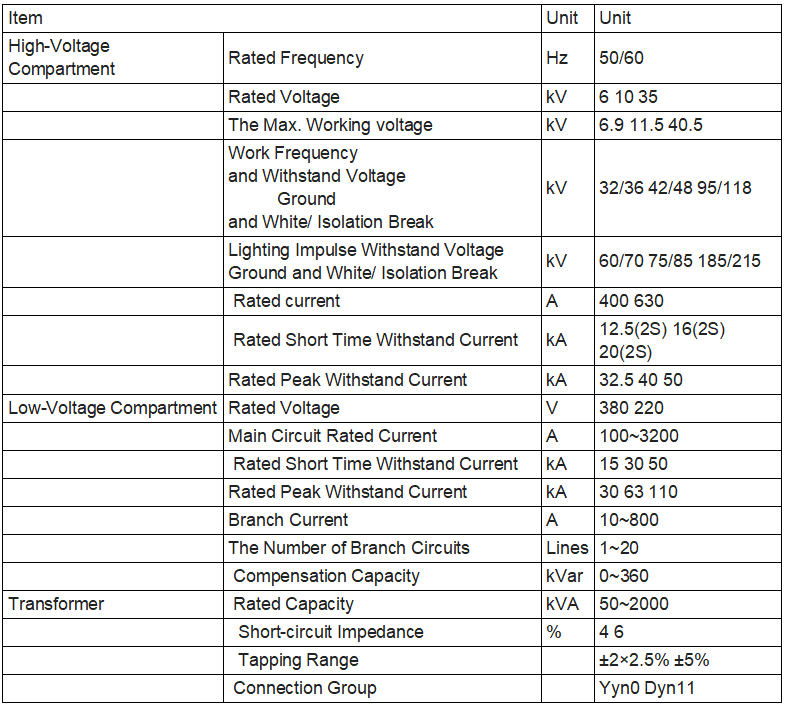

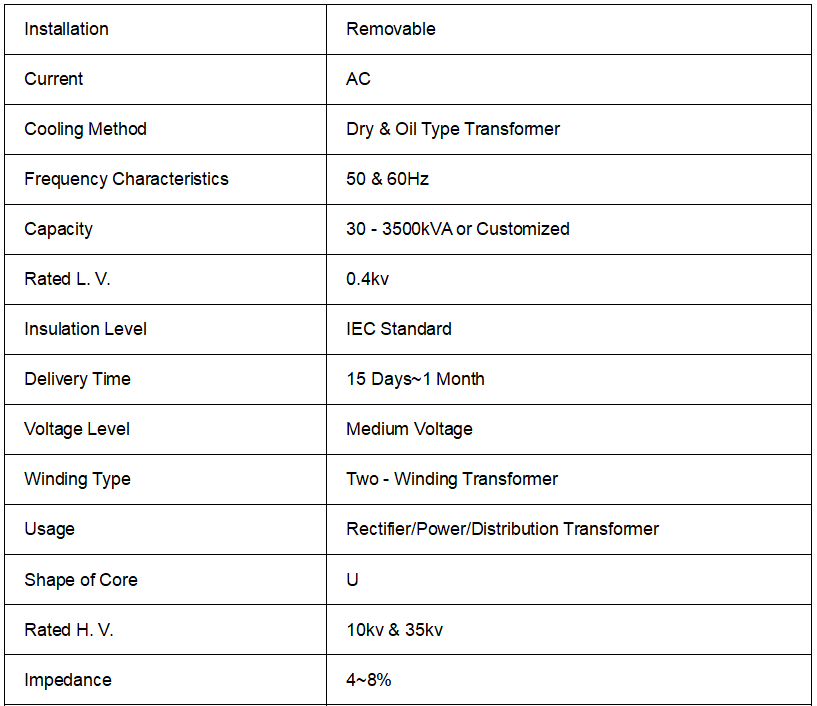

Specifiche tecniche principali
Gamma di prodotti
Tensione nominale fino a 40,5kV
Potenza del trasformatore fino a 3500kVA
Disponibile con apparecchiature di commutazione secondaria MV ad aria o a gas A B B
