Trasformatore di tensione JSZV16-24R (con fusibile)

Panoramica del prodotto

Il trasformatore di tensione JSZV16-24R, in resina epoxidica e costruzione completamente chiusa, è utilizzato all'interno per la misurazione della corrente, dell'energia elettrica e la protezione dei relè in circuiti AC monofase o trifase con frequenza di 50Hz o 60Hz e tensione massima per l'equipaggiamento di 12kV.

Il prodotto presenta caratteristiche di alta affidabilità, bassa magnetizzazione del nucleo, grande distanza di strisciamento dell'isolamento esterno e manutenzione zero.

Caratteristiche chiave

• Protezione integrata contro i sovravoltaggi con fusibile: Il Trasformatore di Tensione JSZV16 - 24R è dotato di un fusibile integrato. Questo fusibile è progettato per offrire una protezione affidabile contro i sovravoltaggi. In caso di surriscaldamenti anomali nel sistema elettrico da 24kV, interrompe rapidamente il circuito, proteggendo il trasformatore e le altre apparecchiature elettriche connesse da potenziali danni dovuti a tensioni eccessive. Ciò non solo migliora la sicurezza del sistema elettrico, ma anche prolunga la durata del trasformatore di tensione.
• Misurazione precisa della tensione: Progettato con componenti ad alta precisione e design avanzato, il JSZV16 - 24R può convertire con precisione la tensione elevata da 24kV nel lato primario in segnali di bassa tensione nel lato secondario. L'errore è strettamente controllato entro un raggio ridotto. Che si tratti di misurazione dell'energia, monitoraggio della tensione o fornitura di segnali per dispositivi di protezione a relè, assicura che i valori di tensione misurati siano altamente precisi, consentendo un funzionamento stabile ed efficiente del sistema elettrico.
• Struttura compatta e risparmiatrice di spazio: Dotato di una struttura compatta, questo trasformatore di tensione occupa uno spazio minimo. Il suo design è ottimizzato per l'installazione in vari ambienti, specialmente in armadi di commutazione e centraline dove lo spazio potrebbe essere limitato. Nonostante le sue dimensioni ridotte, non compromette le prestazioni. La compacità rende anche più conveniente il trasporto e l'installazione, riducendo sia i requisiti di spazio per l'installazione che i costi associati.

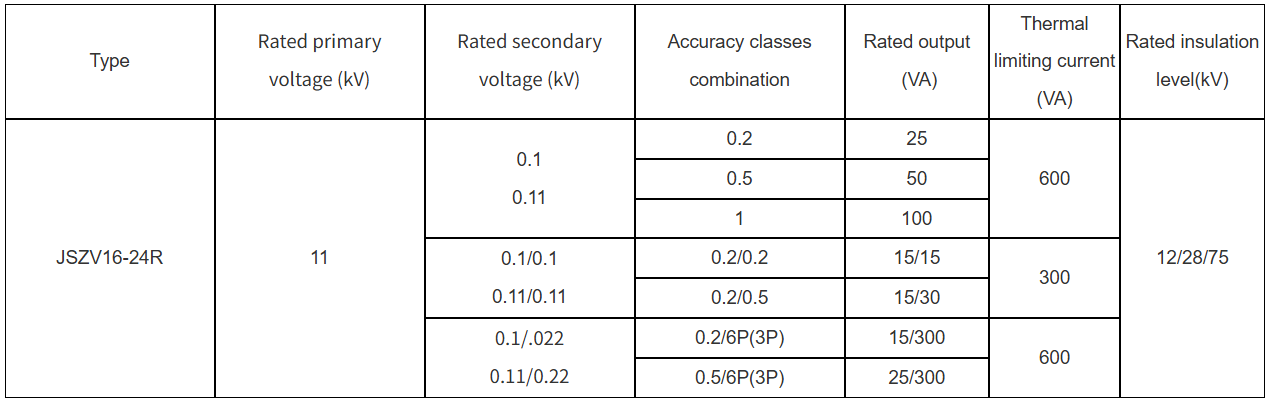

Principali parametri tecnici

• Tensione massima per l'equipaggiamento: 12kV
• Tensione primaria nominale: 11kV
• Tensione secondaria nominale: 100/220V o 110/220V o 100V o 110V.
• Standard tecnico conforme a IEC 60044-2:2003 Parte 2: Trasformatori di misura - Parte 2: Trasformatori di tensione induttivi

Note: Su richiesta, siamo lieti di offrire trasformatori conformi ad altri standard o con specifiche tecniche non standard.
