| Marca | ROCKWILL |
| Numero modello | Dispositivo ibrido a isolamento misto fino a 145kV |
| tensione nominale | 145kV |
| corrente nominale | 3150A |
| corrente di cortocircuito nominale | 40kA |
| Serie | RHP |
Panoramica del prodotto
L'apparato elettrico HGIS di tipo RHP è un nuovo tipo di attrezzatura ad alta tensione. Mantiene i vantaggi dell'attrezzatura combinata GIS, come compattezza, elevata affidabilità e bassi requisiti di manutenzione, innovando nel mantenere la barra di raccordo in un'configurazione AIS convenzionale per l'installazione e la connessione sul sito. Questo design supera efficacemente gli svantaggi associati all'attrezzatura AIS tradizionale, tra cui ingombro elevato, numerosi punti di connessione e alto carico di ispezione e manutenzione.
È adatto per sistemi di trasmissione e distribuzione da 40,5kV fino a 145kV e oltre in centrali elettriche, stazioni di trasformazione, stazioni ferroviarie, porti e grandi imprese industriali e minerarie. È particolarmente indicato per progetti con limitazioni di spazio, come stazioni di trasformazione montane e urbane, e può essere installato all'interno, all'esterno o sui tetti.

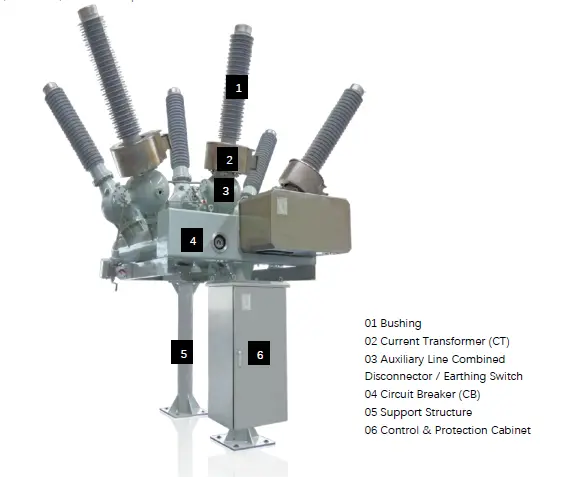

Componenti del prodotto
Principali caratteristiche
Soluzione autentica alle sfide di affidabilità operativa nei disgiuntori/terrazze;
Tecnologia avanzata di interruzione a autoesplosione e struttura modulare per un'affidabilità migliorata;
Eliminazione o riduzione significativa dei supporti isolanti a disco per un'affidabilità aumentata;
L'applicazione di tecniche di produzione specializzate riduce il numero di flange, minimizzando così il potenziale di perdita di gas；
CT montati esternamente per una sicurezza e affidabilità migliorate;
Struttura compatta e disposizione flessibile;
Relativamente più economico rispetto all'AIS.
Parametri tecnici
RHP-40,5
N |
Item |
Unit |
Parameters |
1 |
Rated maximum voltage |
kV |
40.5 |
2 |
Rated maximum current |
A |
≤2000 |
3 |
Rated frequency |
Hz |
50/60 |
4 |
First opening pole coefficient |
|
1.5 |
5 |
Rated short circuit breaking current |
kA |
31.5 |
6 |
Rated short-circuit duration |
s |
4 |
7 |
Rated out of step breaking current |
kA |
7.9 |
8 |
Rated peak value withstand current |
kA |
80 |
9 |
Rated 1min power frequency withstand voltage (Dry/Wet) |
kV |
To ground 110 |
Break 118 |
|||
10 |
Rated lightning impulse voltage |
kV |
To ground 215 |
Break 215 |
|||
11 |
Operation sequence |
|
O-0.3s-CO-180s-CO |
12 |
Opening time |
ms |
50±10 |
13 |
Closing time |
ms |
90±20 |
14 |
Close-open time |
ms |
≤100 |
15 |
Main circuit resistance |
μΩ |
≤150 |
16 |
Rated SF6 gas pressure (20℃gauge pressure) |
Mpa |
0.5 |
17 |
Alarm/blocking pressure(20℃gauge pressure) |
Mpa |
0.45/0.4 |
18 |
SF6 annual gas leakage rate |
% |
≤0.5 |
19 |
Gas moisture content |
Ppm(v) |
≤150 |
20 |
Mechanical life |
times |
6000 |
RHP-72.5
N |
Item |
Unit |
Parameters |
1 |
Rated maximum voltage |
kV |
72.5 |
2 |
Rated maximum current |
A |
≤3150 |
3 |
Rated frequency |
Hz |
50/60 |
4 |
First opening pole coefficient |
|
1.5 |
5 |
Rated short circuit breaking current |
kA |
40 |
6 |
Rated short-circuit duration |
s |
4 |
7 |
Rated out of step breaking current |
kA |
10 |
8 |
Rated peak value withstand current |
kA |
100 |
9 |
Rated 1min power frequency withstand voltage (Dry/Wet) |
kV |
To ground 275 |
Break 315 |
|||
10 |
Rated lightning impulse voltage |
kV |
To ground 650 |
Break 750 |
|||
11 |
Operation sequence |
|
O-0.3s-CO-180s-CO |
12 |
Opening time |
ms |
32±7 |
13 |
Closing time |
ms |
85±10 |
14 |
Close-open time |
ms |
≤60 |
15 |
Main circuit resistance |
μΩ |
≤100 |
16 |
Rated SF6 gas pressure (20℃gauge pressure) |
Mpa |
0.5 |
17 |
Alarm/blocking pressure(20℃gauge pressure) |
Mpa |
0.55/0.5 |
18 |
SF6 annual gas leakage rate |
% |
≤0.5 |
19 |
Gas moisture content |
Ppm(v) |
≤150 |
20 |
Mechanical life |
times |
6000 |
RHP-145
N |
Item |
Unit |
Parameters |
1 |
Rated maximum voltage |
kV |
145 |
2 |
Rated maximum current |
A |
≤3150 |
3 |
Rated frequency |
Hz |
50/60 |
4 |
First opening pole coefficient |
|
1.5 |
5 |
Rated short circuit breaking current |
kA |
40 |
6 |
Rated short-circuit duration |
s |
4 |
7 |
Rated out of step breaking current |
kA |
10 |
8 |
Rated peak value withstand current |
kA |
100 |
9 |
Rated 1min power frequency withstand voltage (Dry/Wet) |
kV |
To ground 275 |
Break 315 |
|||
10 |
Rated lightning impulse voltage |
kV |
To ground 650 |
Break 750 |
|||
11 |
Operation sequence |
|
O-0.3s-CO-180s-CO |
12 |
Opening time |
ms |
32±7 |
13 |
Closing time |
ms |
85±10 |
14 |
Close-open time |
ms |
≤60 |
15 |
Main circuit resistance |
μΩ |
≤100 |
16 |
Rated SF6 gas pressure (20℃gauge pressure) |
Mpa |
0.5 |
17 |
Alarm/blocking pressure(20℃gauge pressure) |
Mpa |
0.55/0.5 |
18 |
SF6 annual gas leakage rate |
% |
≤0.5 |
19 |
Gas moisture content |
Ppm(v) |
≤150 |
20 |
Mechanical life |
times |
6000 |
Dimensione

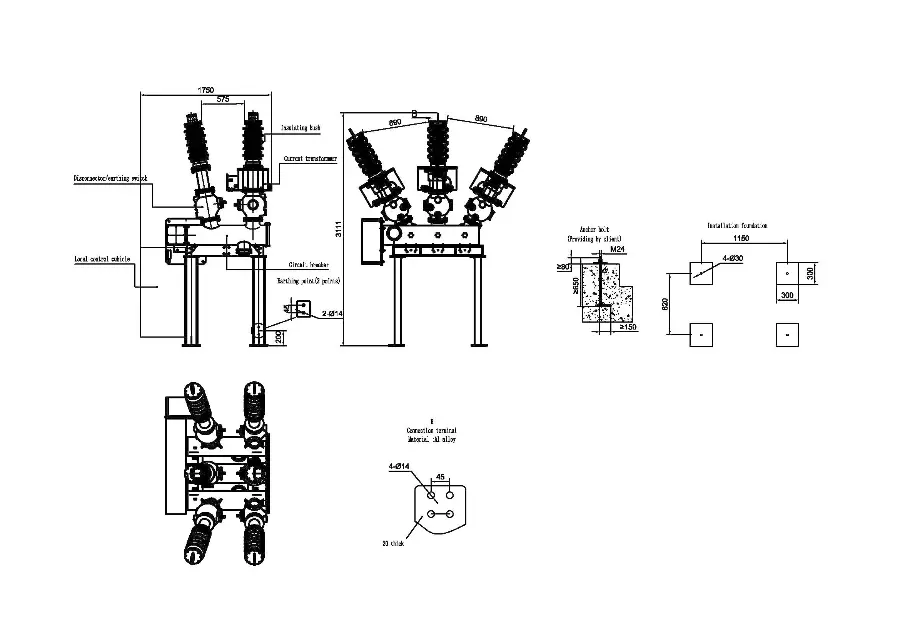

40.5kV

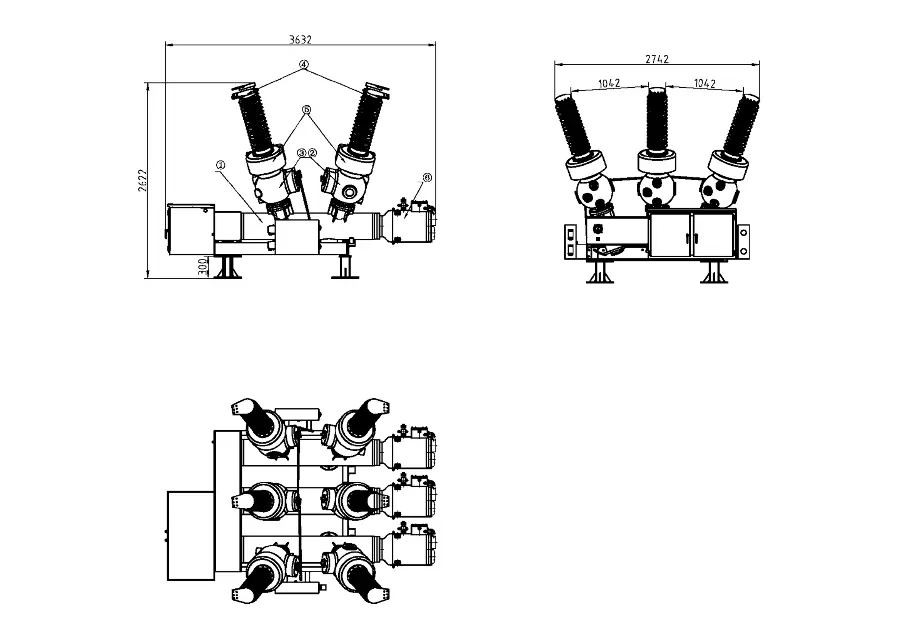

72.5kV

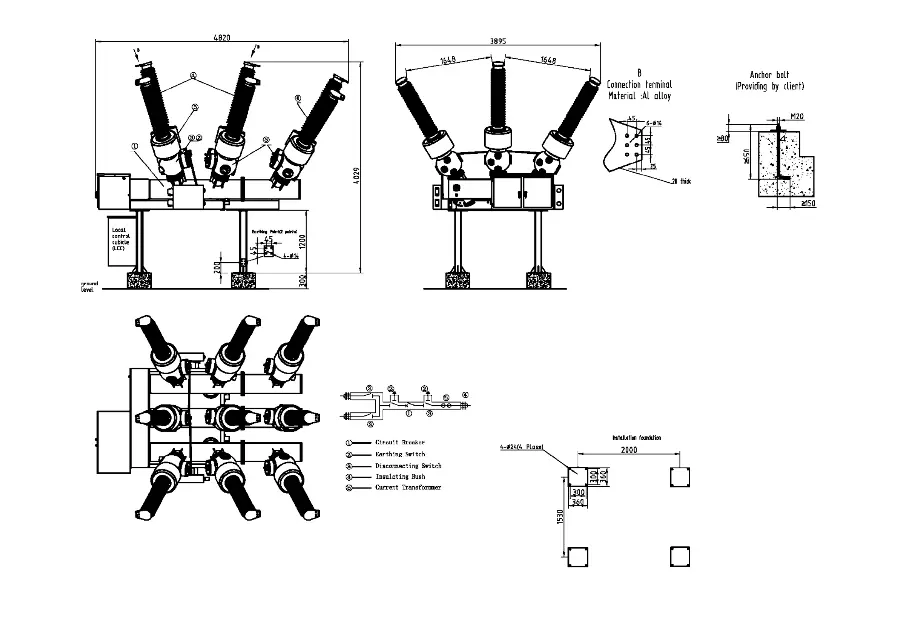

145kV
La tensione copre 40.5kV-145kV ed è adatta a scenari come centrali elettriche, sottostazioni, ferrovie, porti, ecc. È particolarmente adatta a progetti con limiti di spazio come sottostazioni urbane/montane, ristrutturazione di vecchie stazioni e sottostazioni su tetto o mobili.
